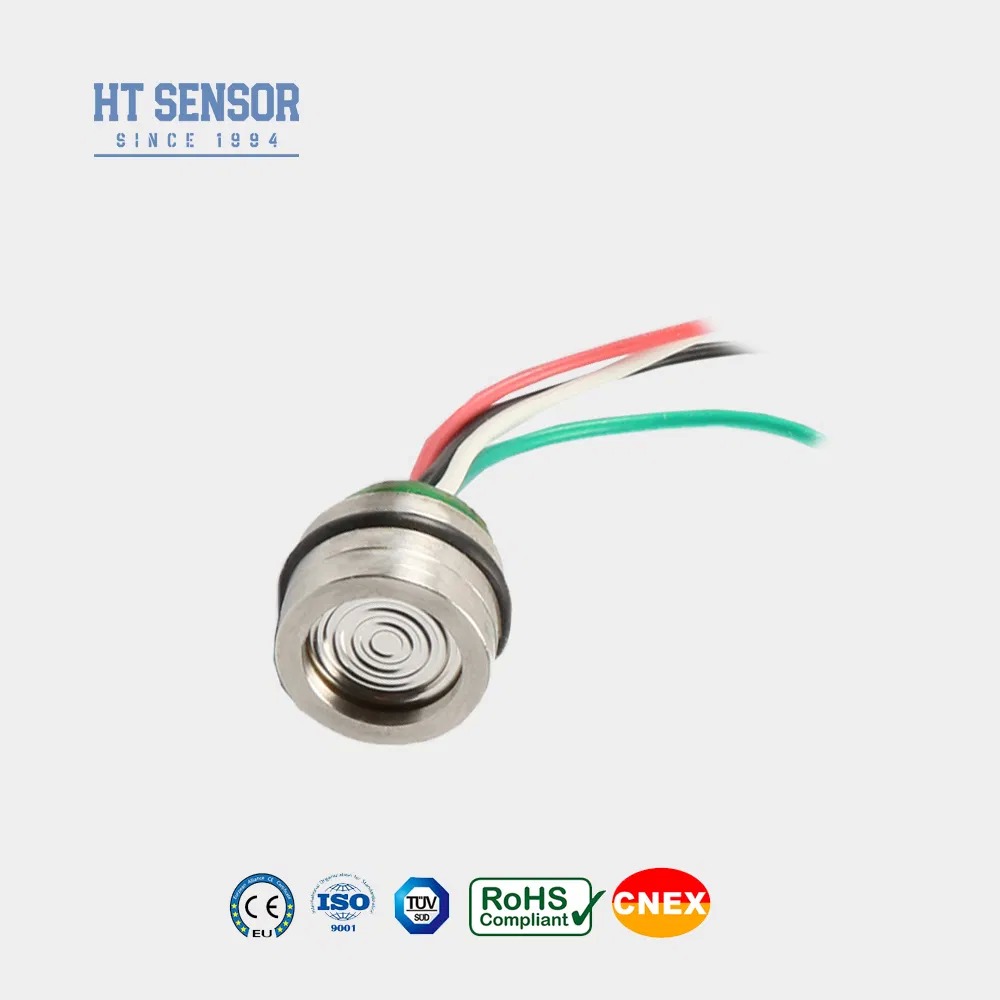

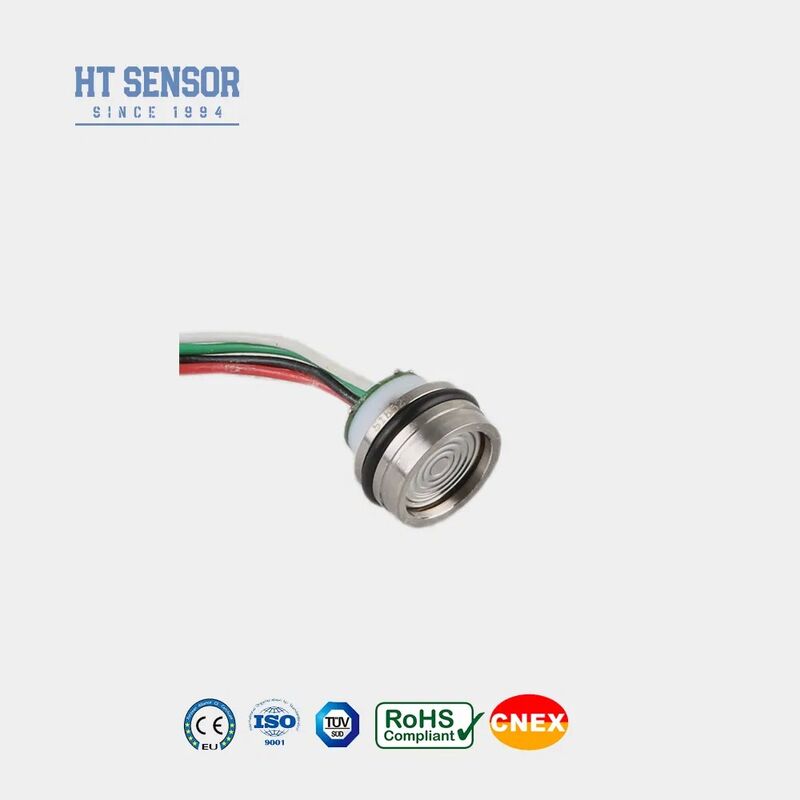

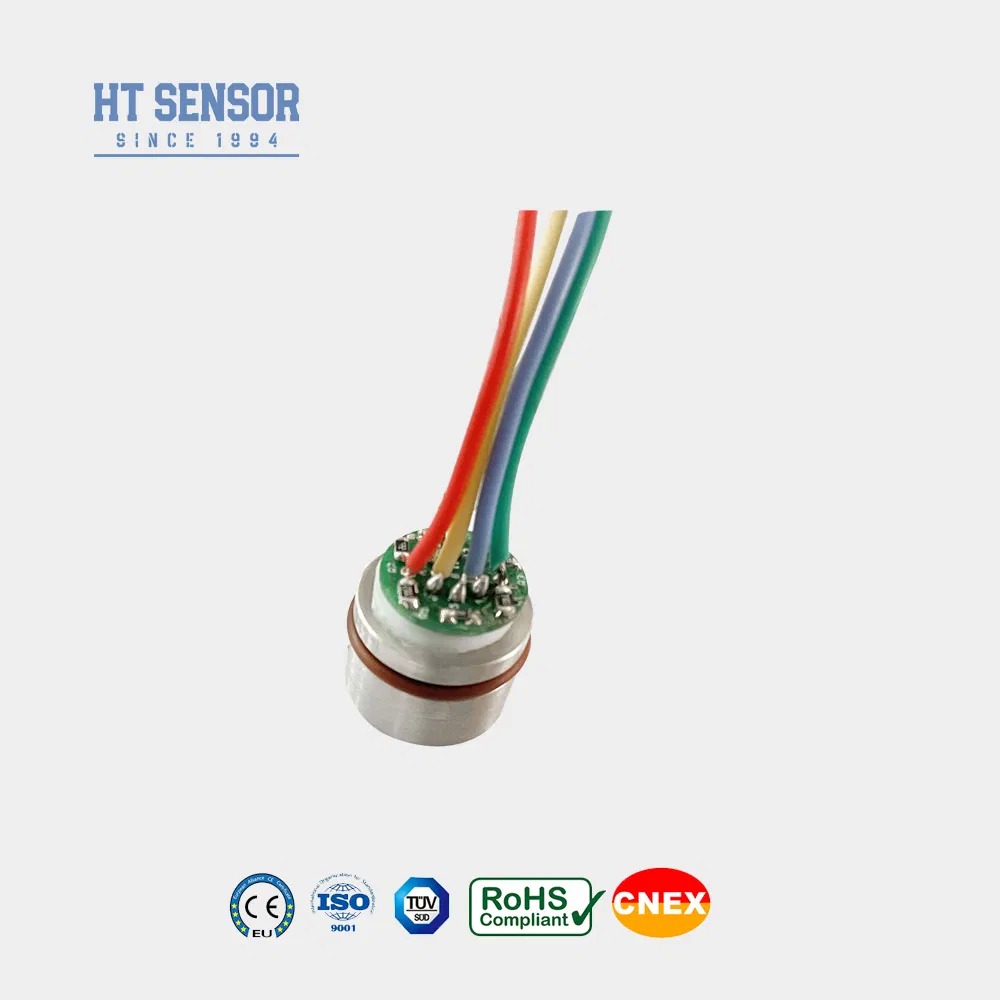

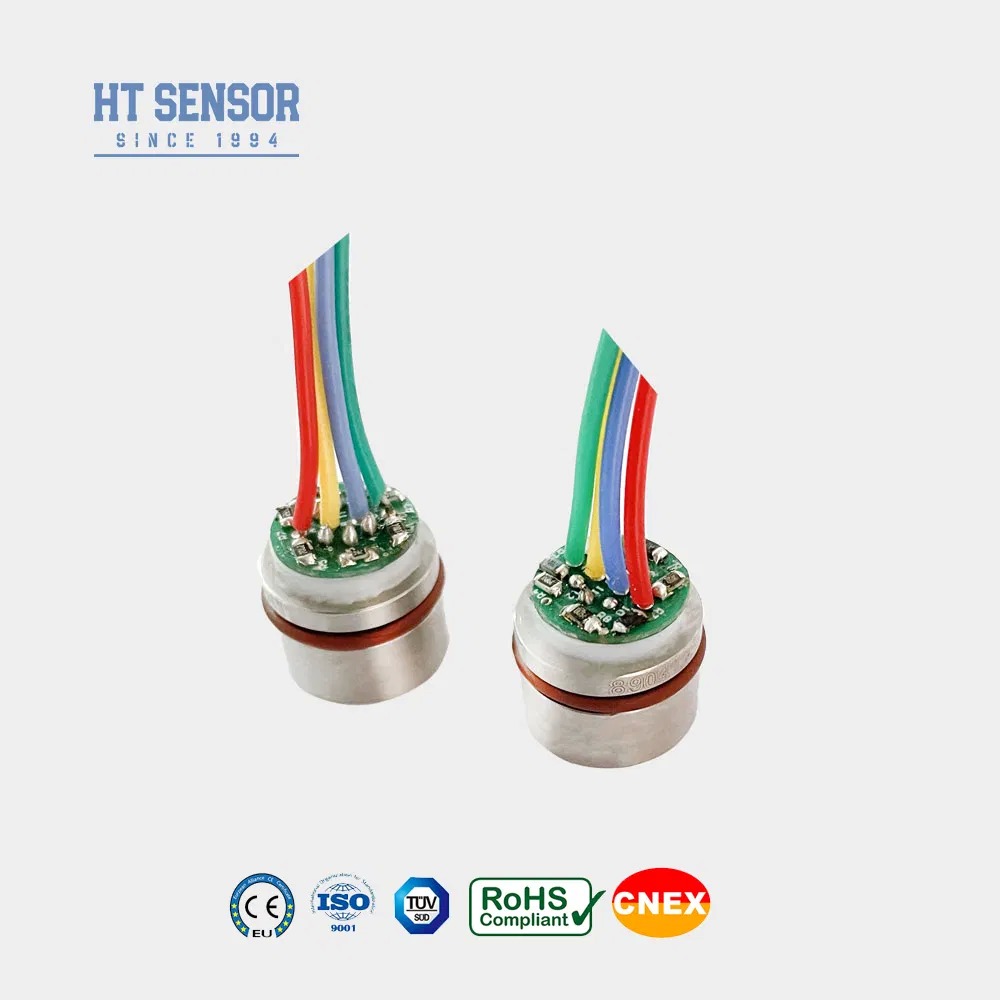

15 mm Mini Kompakt Difüzyon Silikon Basınç Sensörü Elektronik Sensör Çekirdek
Product Details
| Model NO.: | HT15V | İçin: | Dağınık Silikon Basınç Transmitteri |
|---|---|---|---|
| Malzeme: | Paslanmaz çelik | Konu türü: | HAYIR |
| Kablo tipi: | Dört Telli | Ölçüm Ortamı: | Gaz ve Sıvı |
| IP Derecelendirmesi: | IP65 | Özelleştirilmiş: | Özelleştirilmiş |
| Tedarik: | 5-10VDC | Çıkış: | mv işareti |
| Taşıma Paketi: | karton | Şartname: | 15mm |
| Ticari marka: | HENGTONG | Hs Kodu: | 9026209090 |
| Vurgulamak |
15mm mini basınç sensörü,Yayılmış Silikon Basınç Algılayıcı,kompakt elektronik basınç sensörü |
||
Product Description
HT15V Silikon Piezorezistif Basınç Sensörü
Giriş:
HT15V, son derece kararlı bir difüzyonlu silikon eleman çekirdeğine sahip bir silikon piezorezistif basınç sensörüdür. Hem sıvı hem de gaz basınçlarının hassas ölçümü için difüzyonlu silikonun piezorezistif etkisini kullanır. Bu sensör, hava kompresörleri ve soğutma sistemleri dahil olmak üzere çeşitli uygulamalarda yaygın olarak kullanılmaktadır. .
Ürün ÖzellikleriElektriksel performans
- Gelişmiş teknoloji kullanır ve 316L paslanmaz çelik muhafaza
- içine kapsüllenmiştir
- Geniş ölçüm aralığı 0~350KPa~40MpaSSıfır Ofset Sıcaklık Kayması
- :316L ile uyumlu, aşındırıcı olmayan gaz ve sıvı basıncını ölçmek için uygundur
- paslanmaz çelikSıfır Ofset Sıcaklık Kayması
- Basıncı izlemek ve kontrol etmek için proses kontrol sistemlerinde kullanılır
- :
- Güç Kaynağı: ≤10VDC
- Ortak Mod Gerilim Çıkışı: Girişin %50'si (tipik)
- Giriş Empedansı:4KΩ~20KΩ
- Çıkış Empedansı:2.5KΩ~6KΩ
| Elektriksel Bağlantı:100mm yüksek sıcaklık kablosu, şerit kablo | |||||
|---|---|---|---|---|---|
| Performans Parametreleri: | Ölçüm Aralığı | Gösterge(G) | |||
| 350KPa,1000KPa,2000Kpa | Mutlak(A) | ||||
| 350KPaA,700KPaA,1000KPaA,2000KPaA | Mühürlü(S) | ||||
| 3500KPaS,7MPaS,10MPaS | Tip | Maks | |||
| BirimSıfır Ofset Sıcaklık Kayması | ±0.15 | ±2 | |||
| %F.S | 0.05 | ±2 | |||
| %F.SHisterezis | 0.05 | ±2 | |||
| %F.SSıfır Ofset Sıcaklık Kayması | 0±1 | 100±2 | |||
| mVSıfır Ofset Sıcaklık Kayması | 100±1 | 100±2 | |||
| mVSıfır Ofset Sıcaklık Kayması | Tam Ölçek Sıcaklık Kayması | ±0.8 | ±2 | ||
| %F.S | Tam Ölçek Sıcaklık Kayması | ±0.8 | ±2 | ||
| %F.S | Telafi Edilmiş Sıcaklık | -40~125 | |||
| ºC | Çalışma Sıcaklığı | -40~125 | |||
| ºC | Depolama Sıcaklığı | -40~125 | |||
| ºC | İzin Verilebilir Aşırı Yük | ||||
| Tam ölçeğin 3 katı veya 80MPa'dan daha küçük olan değeri alın | Patlama Basıncı | ||||
| Tam ölçeğin 5 Katı | Uzun Süreli Kararlılık | 0.2 % | |||
| F.S/Yıl | Diyafram Malzemesi | ||||
| 316L | İzolasyon Direnci | ||||
| ≥200MΩ 100VDC | Titreşim | ||||
| 10gRMS, 20Hz - 2000Hz koşullarında değişiklik yok | Şok | ||||
| 100g,11ms | Tepki Süresi | ||||
| ≤1ms | O-ring Contası | ||||
| Nitril kauçuk veya Floro kauçuk | Dolgu Ortamı | ||||
| Silikon Yağı | Ağırlık | ||||
| ~20g | |||||
| Parametreler aşağıdaki koşullar altında test edilmiştir: 10V @25ºC |
|
| Elektriksel bağlantı ve telafi |
| Seçim Örnekleri |
1. İstenen hava sıkılığını elde etmek için montaj sırasında çekirdek boyutu ile verici muhafazası arasındaki uyuma dikkat edin
2. Muhafazanın montajı sırasında, dikey olarak hizalandığından emin olun ve sıkışmayı veya telafi plakasının hasar görmesini önlemek için eşit basınç uygulayın.
3. Ölçülen ortam çekirdek diyafram ve muhafaza malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4. Diyaframın deformasyonu veya delinmesi nedeniyle çekirdeğe zarar gelmesini önlemek için sensör diyaframına elle veya keskin cisimlerle basmaktan kaçının.
5. Gösterge basınç çekirdeğinin basınç portunu atmosfere açık tutun ve çekirdek negatif basınç odasına su, su buharı veya aşındırıcı maddelerin girmesini önleyin.
6. Pim uçlarında herhangi bir değişiklik olursa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
