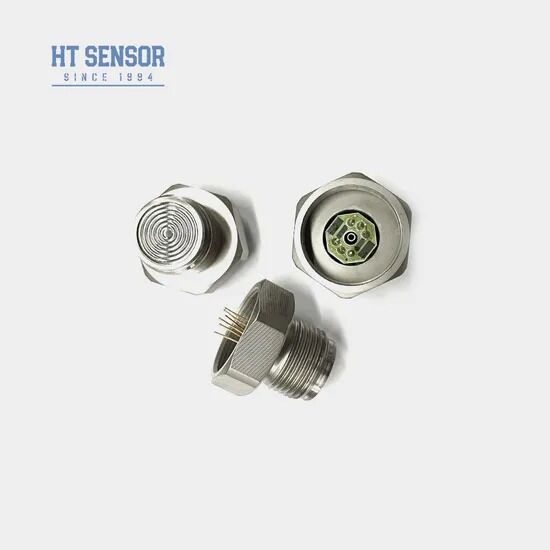

Basınç Transdüser Sensörü için 50.4mm Kelepçeli Açık Diyafram Seviye Sensörü
Product Details
| Model NO.: | HT-IQ | İçin: | Dağınık Silikon Basınç Transmitteri |
|---|---|---|---|
| Çıkış sinyali tipi: | Analog Tip | Malzeme: | Paslanmaz çelik |
| Kablo tipi: | Dört Telli | Ölçüm Ortamı: | Gaz ve Sıvı |
| Özelleştirilmiş: | Özelleştirilmiş | Güç: | 1,5mA /10VDC |
| Çıkış: | mv sinyali | Bağlantı: | 50.4 kelepçe |
| Sıcaklık telafisi: | 0-70 | Taşıma Paketi: | karton |
| Şartname: | 50,4 mm | Menşei: | Çin |
| Vurgulamak |
50.4mm flanşlı kelepçe basınç sensörü,açık diyafram seviye sensörü,garantili basınç transdüser sensörü |
||
Product Description

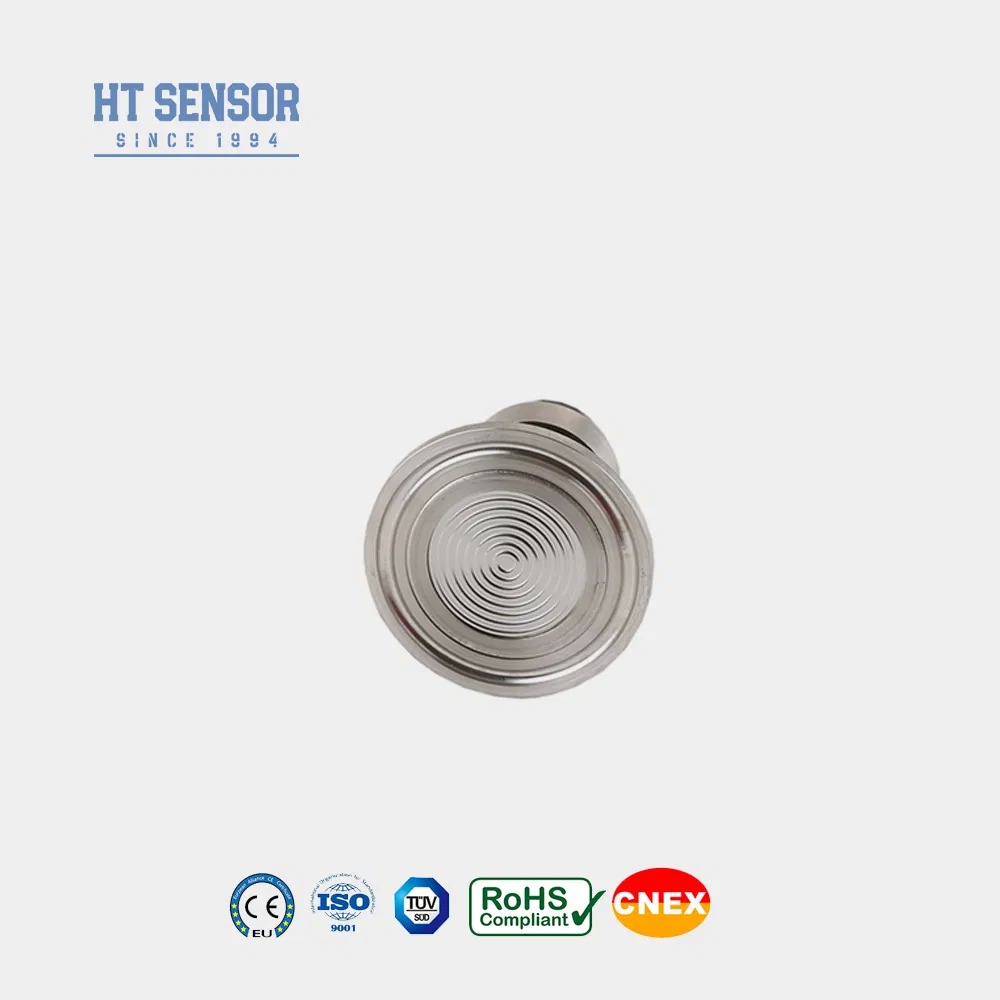

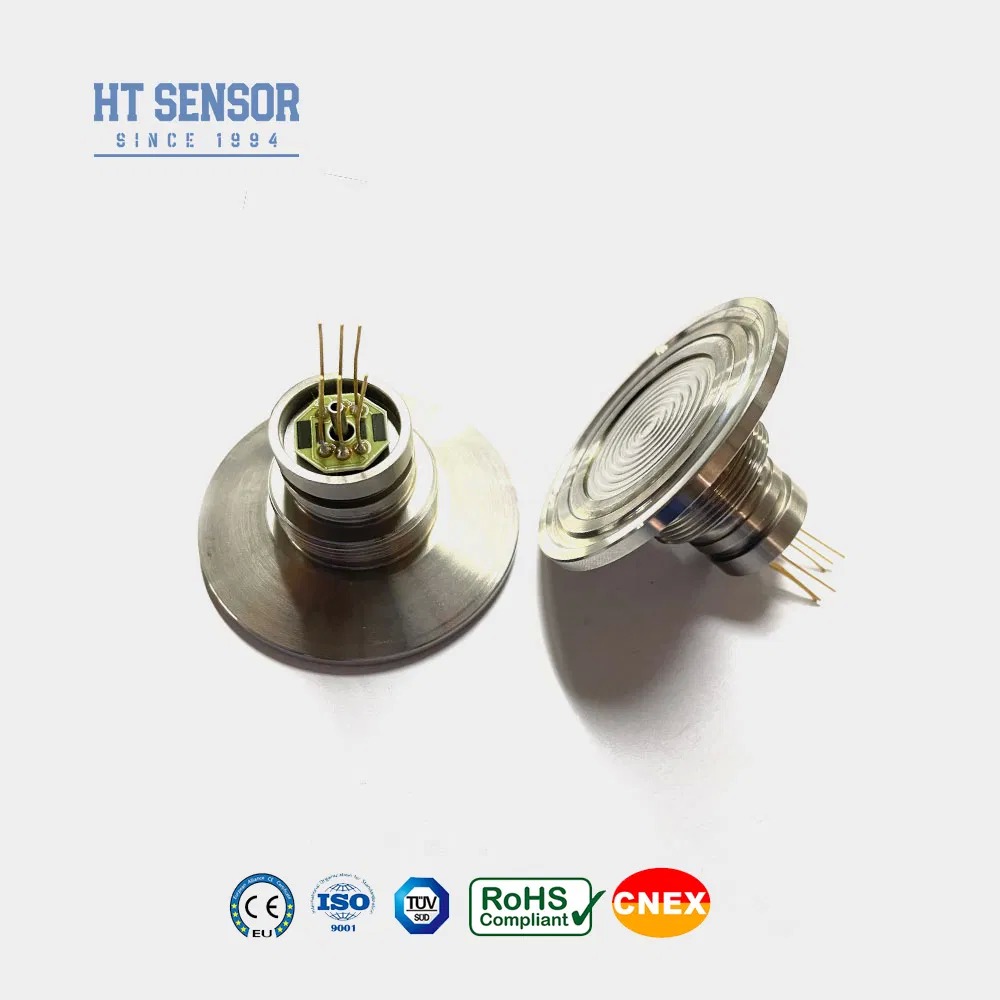

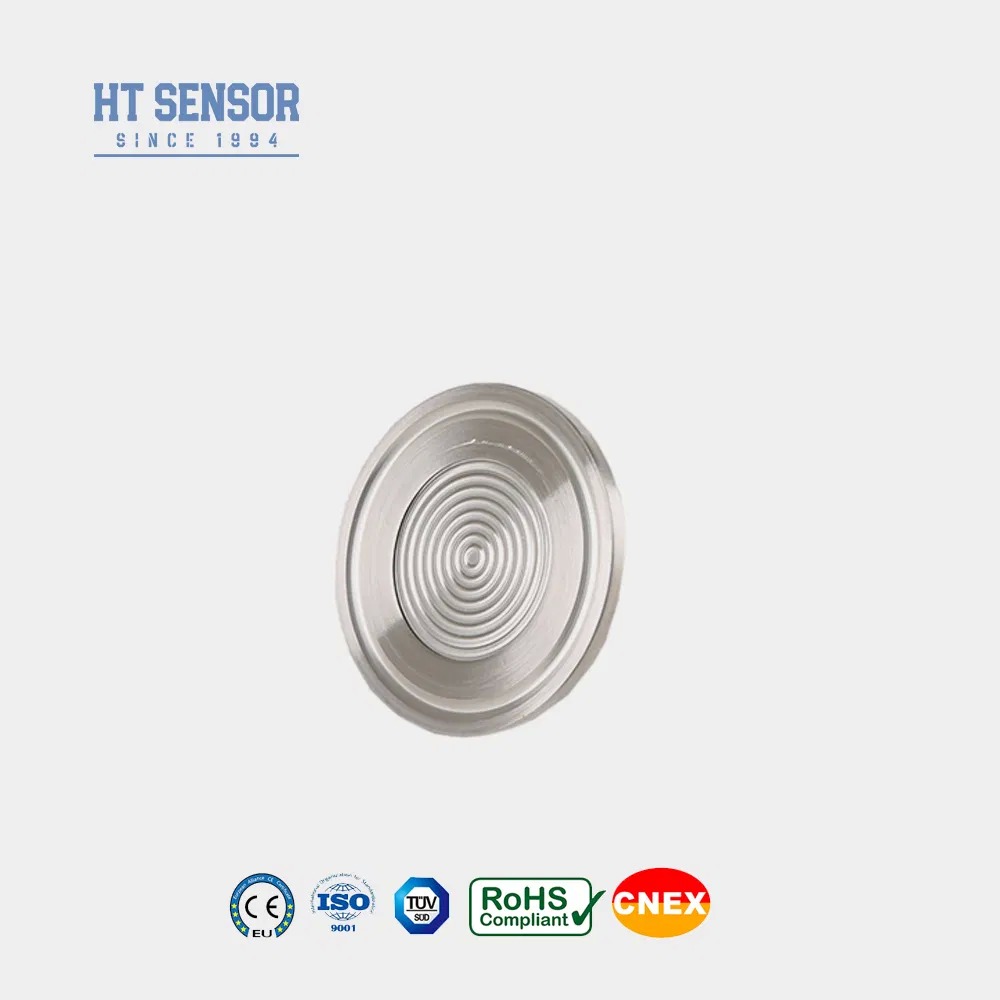

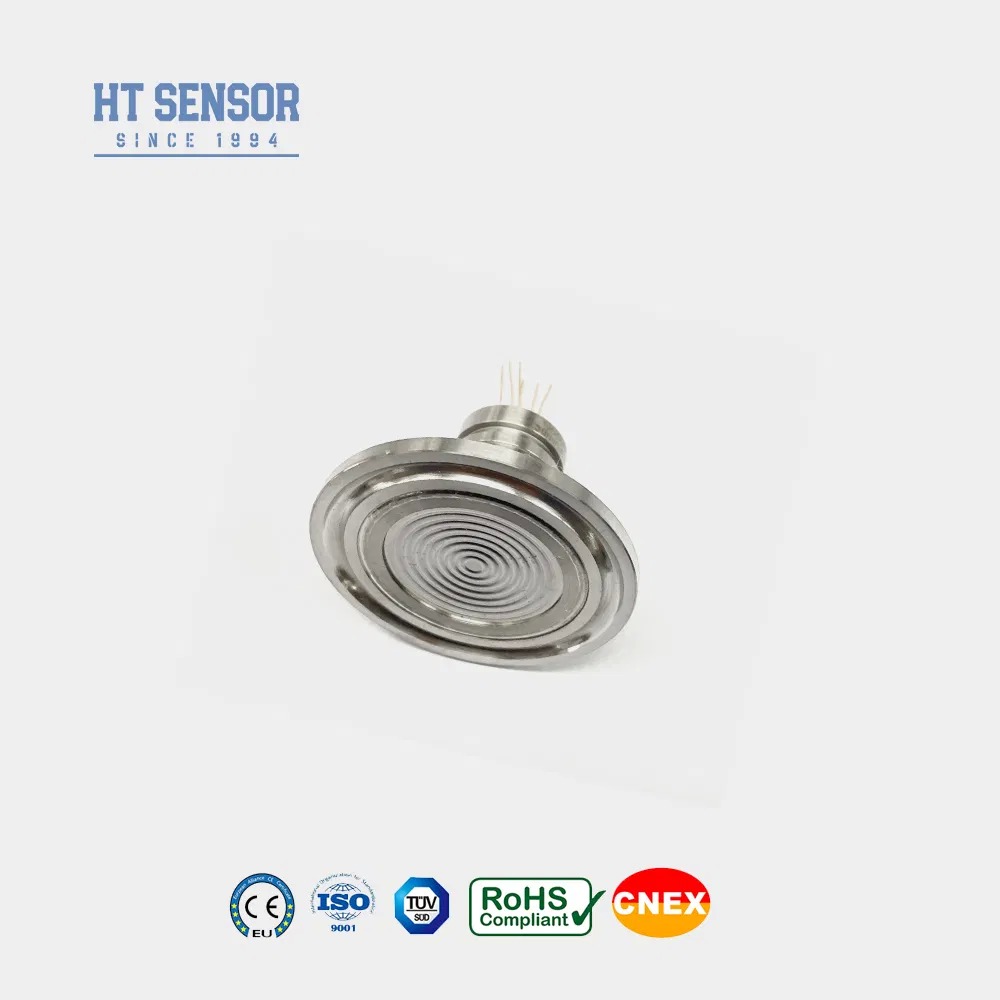

HT-IQ Silikon Piezorezistif Basınç Sensörü
Giriş:
HT-IQ, yüksek kararlılığa sahip difüzyonlu silikon çip ile donatılmış bir flush diyafram basınç sensörüdür. Basınç, paslanmaz çelik diyafram ve sızdırmaz silikon yağı aracılığıyla algılama çipine iletilir ve çip ile ölçülen ortam arasında doğrudan temas olmamasını sağlar. Düz diyafram tasarımına sahip bu sensör, temizlemesi kolay ve oldukça güvenilirdir, bu da onu gıda işleme ve hijyen gibi endüstrilerdeki uygulamalar için uygun hale getirir.
- Gelişmiş teknoloji ve 316L paslanmaz çelik gövde kullanır, ayrıca diyafram için titanyum ve Hastelloy gibi malzemeler
- Sıcaklık telafisi ve sıfır noktası için kalın film devreleri kullanır düzeltme
- olağanüstü güvenilirlik, tekrarlanabilirlik ve kararlılık
- Flush diyafram yapısı, temizlemeyi kolaylaştırır
- 316L ile uyumlu, aşındırıcı olmayan gaz ve sıvı basıncını ölçmek için uygundurpaslanmaz çelik uyumluluğu
- Gıda ve içecek endüstrisi
- Endüstriyel proses kontrolü
- İlaç endüstrisi
- Güç Kaynağı: ≤2mA DC (Tipik 1.5mA DC)
- Giriş Empedansı : 2.5KΩ~6KΩ
- Çıkış Empedansı: 2.5KΩ~6KΩ
- Elektriksel Bağlantı: Altın kaplamalı Kovar pimleri veya 100mm yüksek sıcaklık telleri.
| Performans Parametreleri: | |||||
|---|---|---|---|---|---|
| Ölçüm Aralığı | Gösterge(G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Mutlak(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Kapalı(S) | 3500KPaS | ||||
| Tip | Maks | Birim | |||
| Doğrusallık | ±0.15 | ±0.3 | %F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | %F.S | ||
| Histerezis | 0.05 | 0.1 | %F.S | ||
| Sıfır Ofset Çıkışı | 0±1 | 0±2 | mV | ||
| Tam Ölçek Çıkışı | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Ofset Sıcaklık Kayması | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Tam Ölçek Sıcaklık Kayması | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Telafi Edilmiş Sıcaklık | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Çalışma Sıcaklığı | -20~80 | ºC | |||
| Depolama Sıcaklığı | -40~125 | ºC | |||
| İzin Verilebilir Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa'dan daha küçük olan değeri alın | ||||
| Patlama Basıncı | Tam ölçeğin 5 Katı | ||||
| Uzun Süreli Kararlılık | 0.2 % | F.S/Yıl | |||
| Diyafram Malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| Titreşim | 10gRMS, 20Hz - 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100g,11ms | ||||
| Tepki Süresi | ≤1ms | ||||
| O-ring Contası | Nitril kauçuk veya Floro kauçuk | ||||
| Dolgu Ortamı | Silikon Yağı | ||||
| Ağırlık | ~150g | ||||
| Parametreler aşağıdaki koşullar altında test edilmiştir: 1.5mA @25°C | |||||
| Anahat Yapısı | |
| Boyut |
|
| Seçim Örnekleri |
| Sipariş İpuçları |
2. Gövdenin montajı sırasında, sıkışmayı veya kompanzasyon plakasının zarar görmesini önlemek için dikey olarak hizalandığından ve eşit basınç uyguladığınızdan emin olun.
3. Ölçülen ortamın çekirdek diyafram ve gövde malzemesi (316L) ile uyumlu olmaması durumunda, sipariş verirken özel talimatlar verilmelidir.
4. Diyaframın deformasyonu veya delinmesi nedeniyle çekirdeğe zarar gelmesini önlemek için sensör diyaframına elle veya keskin cisimlerle basmaktan kaçının.
5. Ölçüm basıncı çekirdeğinin basınç portunu atmosfere açık tutun ve su, su buharı veya aşındırıcı ortamların çekirdek negatif basınç odasına girmesini engelleyin.
6. Pim uçlarında herhangi bir değişiklik olması durumunda, referans için gerçek çekirdek üzerindeki etiketi takip edin.
| Soru-Cevap |
-
S: Basınç sensörü vericilerinizin temel özellikleri nelerdir?
C: Yüksek hassasiyet, sağlam dayanıklılık ve güvenilir performans sunarlar. Özelleştirme seçenekleri de mevcuttur. -
S: Özel özellikleri karşılayabilir misiniz?
C: Evet. Mühendislik ekibimiz, özel gereksinimleri karşılamak için özelleştirilmiş ürünler geliştirebilir. Hem OEM hem de ODM hizmetleri sunuyoruz. -
S: Üretim kapasiteniz nedir?
C: Tesislerimiz, büyük hacimli siparişleri işleyebilmemizi sağlayarak, ayda 30.000 adede kadar basınç sensörü vericisi üretebilir. Programlamayı onaylamak ve sorunsuz üretim ve teslimat sağlamak için satış ekibimizle önceden iletişime geçmenizi öneririz. -
S: Tipik teslim süresi nedir?
C: Standart modeller 5–8 iş günü içinde teslim edilir. Özelleştirilmiş ürünler için teslim süreleri değişiklik gösterebilir. -
S: Ürünleriniz nasıl fiyatlandırılır? İndirimler mevcut mu?
C: Rekabetçi fiyatlandırma sunuyoruz, toplu alımlar veya uzun vadeli ortaklıklar için indirimler mevcuttur. -
S: Ürün garantiniz ve satış sonrası hizmet politikanız nedir?
C: Ürünlerimiz, sevkiyat tarihinden itibaren 24 aylık bir garanti ile gelir. Satış sonrası ekibimiz, sorulara 24 saat içinde yanıt verir ve gerektiğinde PC ağ bağlantısı aracılığıyla uzaktan rehberlik sağlayabilir.
