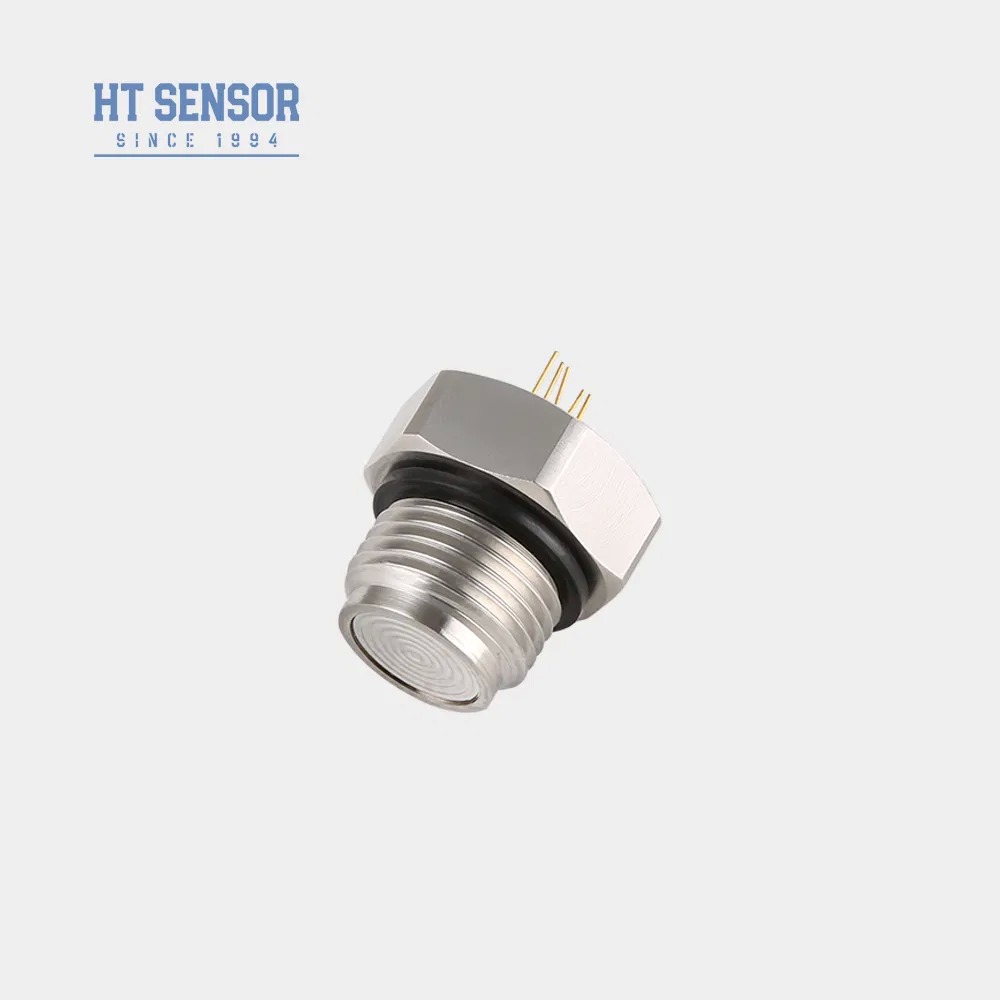

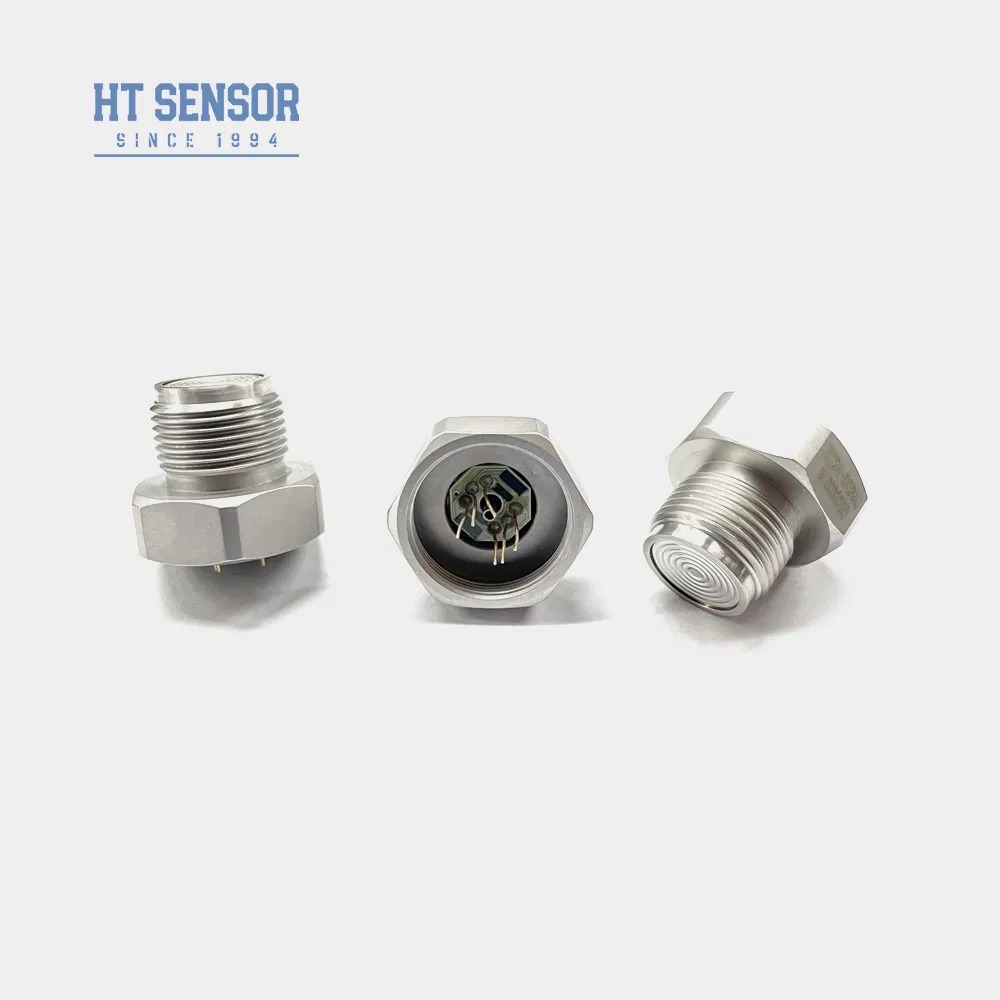

HT24 Yüksek istikrarlı yayılmış silikon sensör çipli diafragma basınç sensörü
Product Details
| Model NO.: | HT24 | Çıkış Sinyali: | Analog Tip |
|---|---|---|---|
| Malzeme: | Paslanmaz çelik | Kablo tipi: | Dört Telli |
| Ölçüm Ortamı: | Gaz ve Sıvı | Güç: | 1.5mA |
| Çıkış: | OG | İplik: | G1/2 veya M20*1,5 |
| Ölçüm Aralığı: | 10KPa'dan 35MPaS'a | Doğrusal olmama: | ±%0,2FS |
| Çalışma Sıcaklığı: | -20~80oC | Depolama Sıcaklığı: | -40~125°C |
| Diyafram malzemesi: | 316L | Ağırlık: | ~55g |
| Vurgulamak |
Yıkama Diyafram Basınç Sensörü,garantili silikon basınç sensörü,Sabit yayılmış silikon sensör çipi |
||
Product Description
- 316L paslanmaz çelik gövde ve titanyum ve Hastelloy dahil birinci sınıf diyafram malzemeleriyle ileri teknoloji
- Hassas sıcaklık telafisi ve sıfır noktası düzeltmesi için kalın film devreleri
- Olağanüstü güvenilirlik, tekrarlanabilirlik ve kararlılık
- Kolay temizlik ve bakım için gömme diyafram yapısı
- 316L paslanmaz çelik uyumluluğu ile aşındırıcı olmayan gaz ve sıvı basıncı ölçümü
- Yiyecek ve içecek işleme endüstrisi
- Endüstriyel proses kontrol sistemleri
- İlaç üretimi
- Güç Kaynağı: ≤2mA DC (Tipik 1,5mA DC)
- Giriş Empedansı: 2,5KΩ~6KΩ
- Çıkış Empedansı: 2,5KΩ~6KΩ
- Elektrik Bağlantısı: Altın kaplamalı Kovar pimleri veya 100mm yüksek sıcaklık kabloları
| Parametre | Tip | Maksimum | Birim |
|---|---|---|---|
| Doğrusal Olmama | ±0,15 | ±0,3 | %FS |
| Tekrarlanabilirlik | 0,05 | 0,1 | %FS |
| Histerezis | 0,05 | 0,1 | %FS |
| Sıfır Ofset Çıkışı | 0±1 | 0±2 | mV |
| Tam Ölçekli Çıkış (≤20KPa) | 50±10 | 50±30 | mV |
| Tam Ölçekli Çıkış (≥35kPa) | 100±10 | 100±30 | mV |
| Sıfır Ofset Sıcaklığı. Sürüklenme (≤20KPa) | ±1 | ±2 | %FS |
| Sıfır Ofset Sıcaklığı. Sürüklenme (≥35kPa) | ±0,5 | ±1 | %FS |
| Tam Ölçekli Sıcaklık. Sürüklenme (≤20KPa) | ±1 | ±2 | %FS |
| Tam Ölçekli Sıcaklık. Sürüklenme (≥35kPa) | ±0,5 | ±1 | %FS |
| Telafi Edilmiş Sıcaklık. (≤20KPa) | 0~50 | - | °C |
| Telafi Edilmiş Sıcaklık. (≥35kPa) | 0~70 | - | °C |
| Çalışma Sıcaklığı | -20~80 | - | °C |
| Depolama Sıcaklığı | -40~125 | - | °C |
| Uzun Vadeli Kararlılık | 0,2 | - | FS/Yıl |
| Yalıtım Direnci | ≥200MΩ 100VDC | - | - |
| Tepki Süresi | ≤1ms | - | - |
Patlama Basıncı:Tam ölçeğin 5 katı
Diyafram Malzemesi:316L
Titreşim:10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok
Şok:100g,11ms
O-halka Contası:Nitril kauçuk veya Floro kauçuk
Doldurma Ortamı:Silikon Yağı
Ağırlık:~55g
Mutlak (A):100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Mühürlü (S):3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS
- Gerekli hava sızdırmazlığını sağlamak için montaj sırasında çekirdek boyutu ile verici muhafazası arasında uygun uyum sağlayın
- Muhafaza montajı sırasında dikey hizalamayı koruyun ve dengeleme plakasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın
- Ölçülen ortamın çekirdek diyafram ve muhafaza malzemesi (316L) ile uyumlu olmaması durumunda sipariş verirken özel talimatlar sağlayın
- Deformasyon veya delmeden kaynaklanan hasarları önlemek için sensör diyaframına ellerinizle veya keskin nesnelerle basmaktan kaçının
- Gösterge basınç göbeklerinin basınç portunu atmosfere açık tutun ve suyun, su buharının veya aşındırıcı ortamın negatif basınç odasına girmesini önleyin
- Pim kablosu yapılandırması için gerçek çekirdeğin üzerindeki etikete bakın
- Basınç sensörü vericilerinizin özellikleri nelerdir?
- Yüksek hassasiyet, dayanıklılık ve mükemmel performans. Özelleştirme mevcut.
- Özel özellikleri özelleştirebilir miyim?
- Evet, mühendislerimiz ürünleri belirli ihtiyaçlara göre uyarlayabilir. OEM ve ODM hizmeti veriyoruz.
- Üretim kapasiteniz nedir?
- Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü vericisi üretebilmektedir, dolayısıyla büyük ölçekli siparişlerin ihtiyaçlarını tam olarak karşılayabilecek kapasiteye sahibiz. Ancak sorunsuz üretim ve teslimat planlaması sağlamak için satış ekibimizle önceden iletişime geçmeniz tavsiye edilir.
- Tipik teslimat süresi nedir?
- Standart modeller için 5-8 iş günü. Kişiye özel ürünler farklılık gösterebilir.
- Ürünlerin fiyatları nasıl? Herhangi bir indirim var mı?
- Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
- Ürünlerinizin garantisi nedir? Ve satış sonrası servis?
- Garanti süremiz sevkiyattan itibaren 24 aydır ve satış sonrası ekibimiz sorularınıza 24 saat içinde yanıt verecektir. PC ağı üzerinden uzaktan talimat her zaman mevcuttur.
Product Highlights
Oldukça stabil, dağınık silikon çipli HT24 gömme diyaframlı basınç sensörü. 316L paslanmaz çelik yapıya, IP65 derecesine, kolay temizlenebilen tasarıma ve mükemmel güvenilirliğe sahiptir. Gıda, ilaç ve endüstriyel uygulamalara yönelik özel OEM/ODM seçenekleri mevcuttur.
