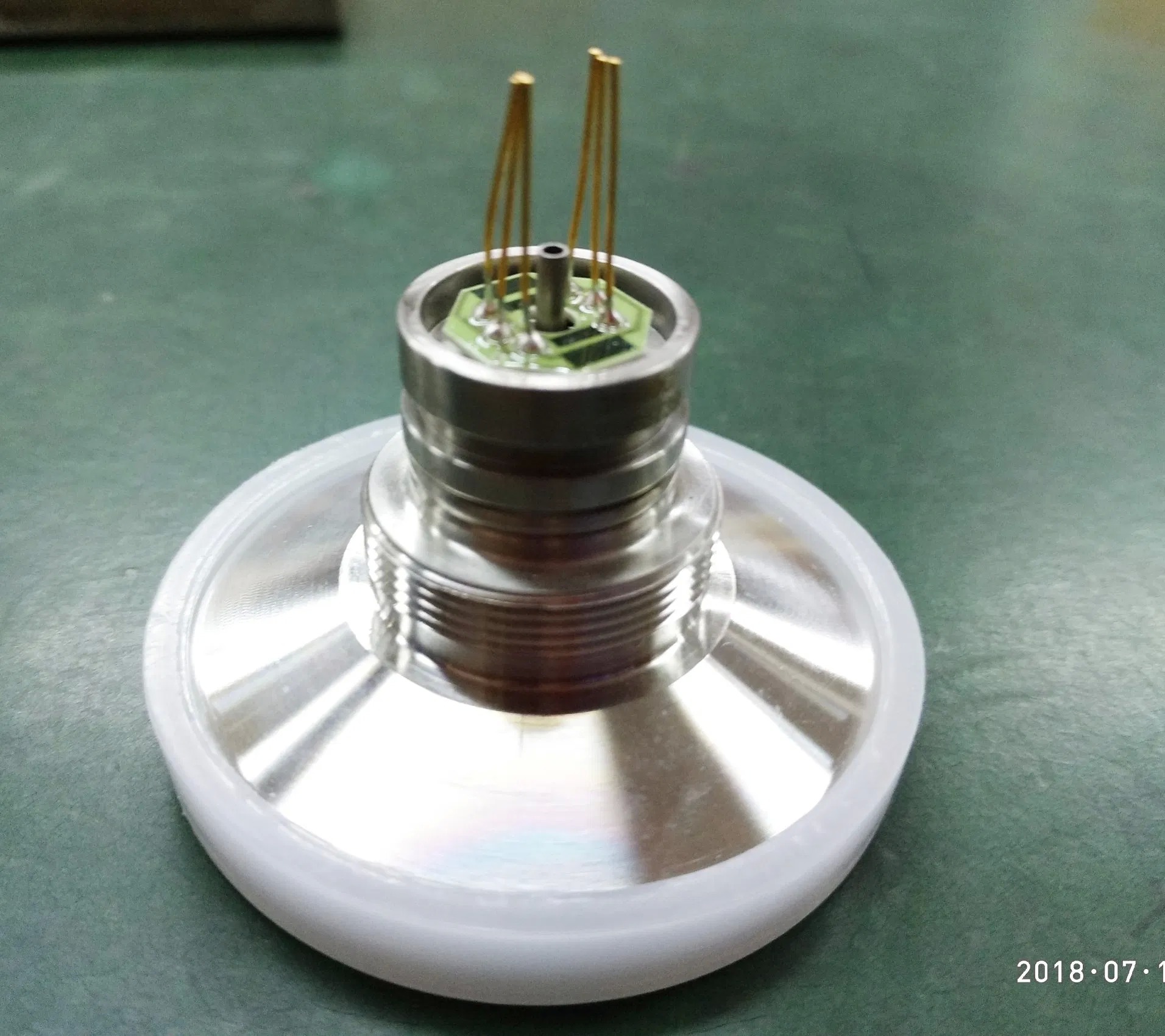

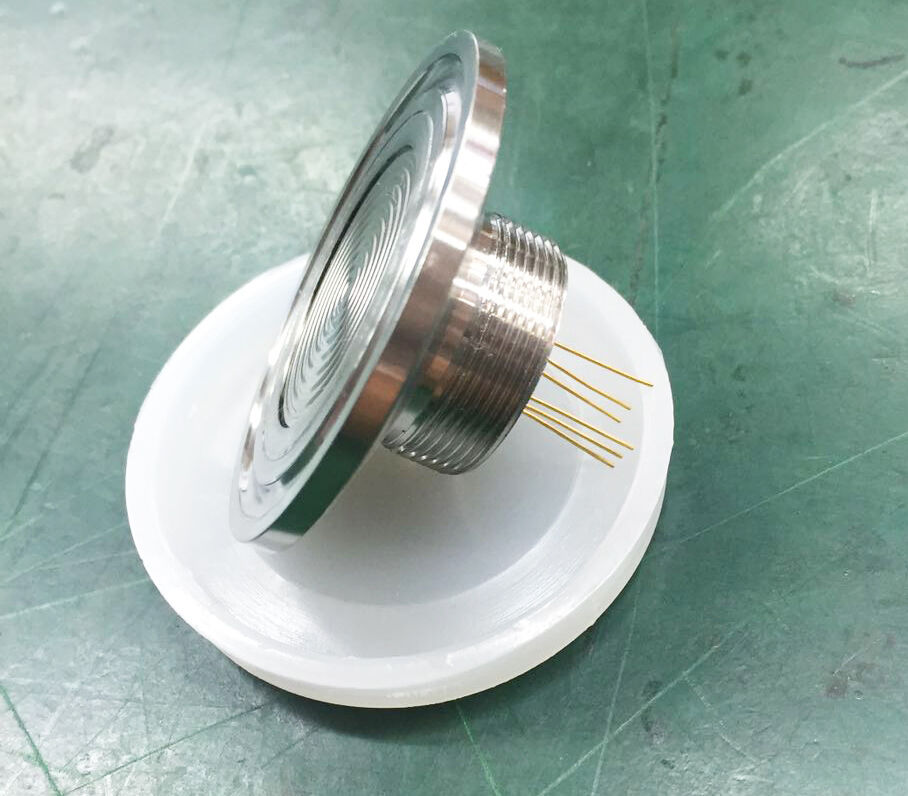

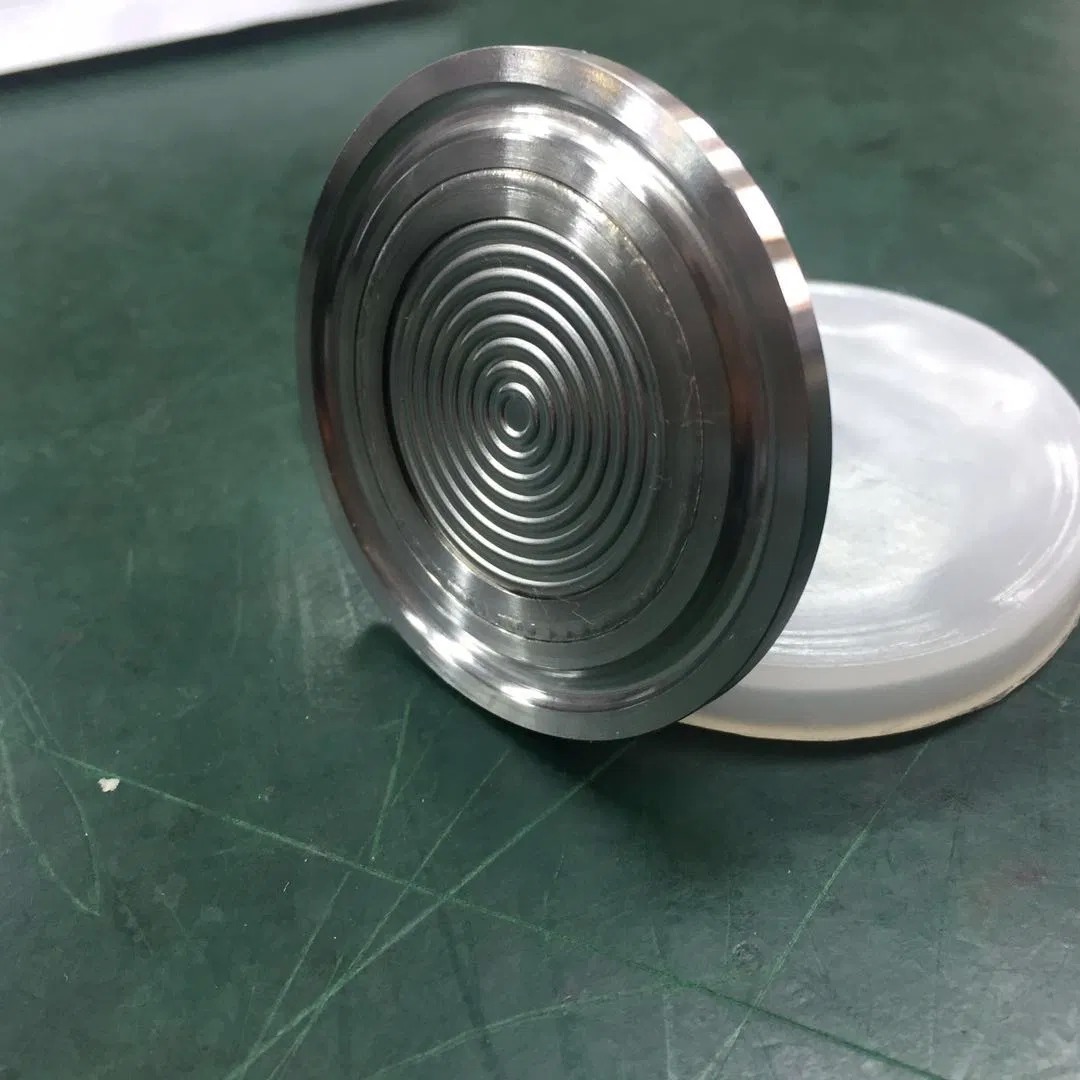

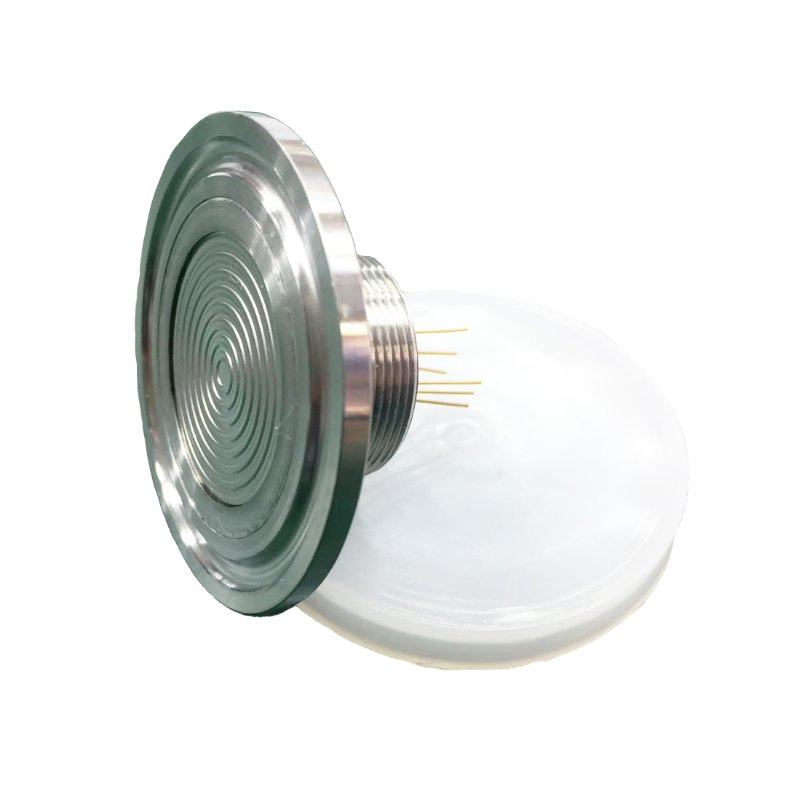

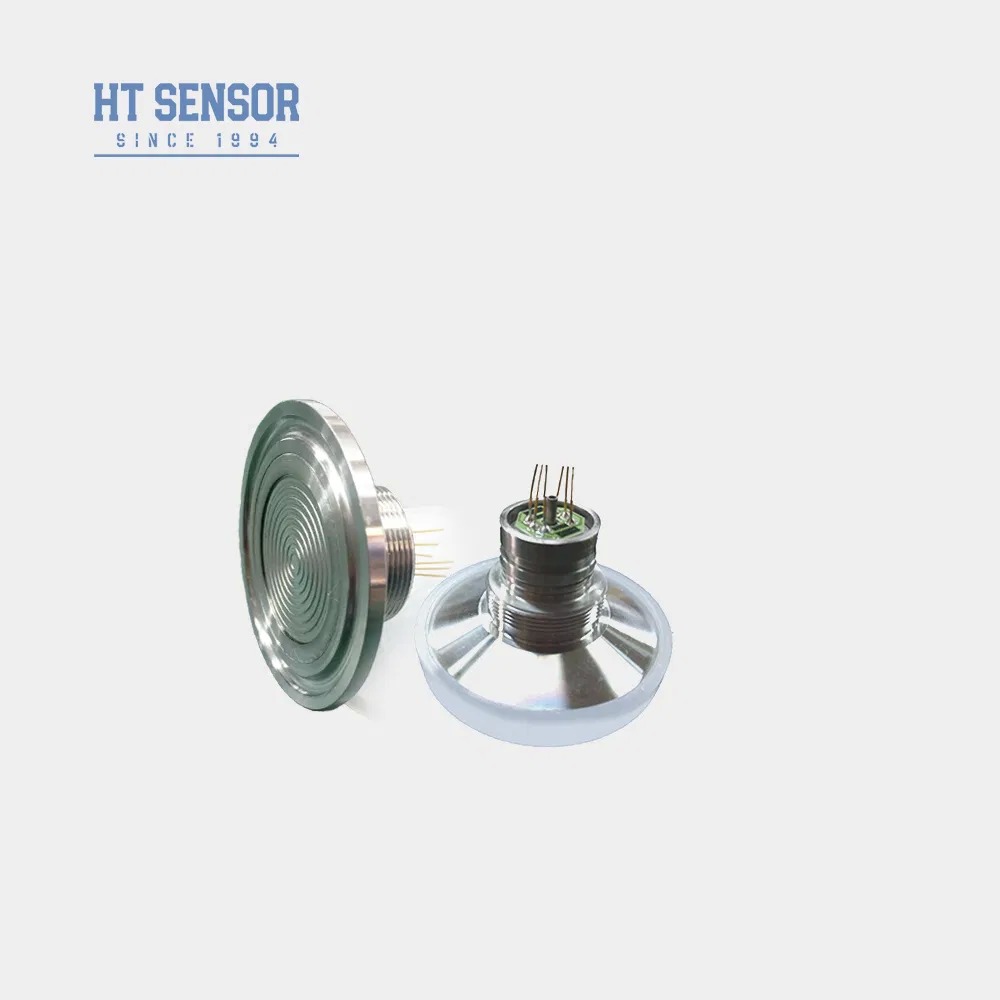

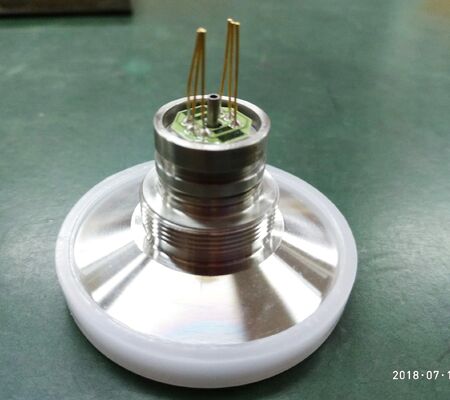

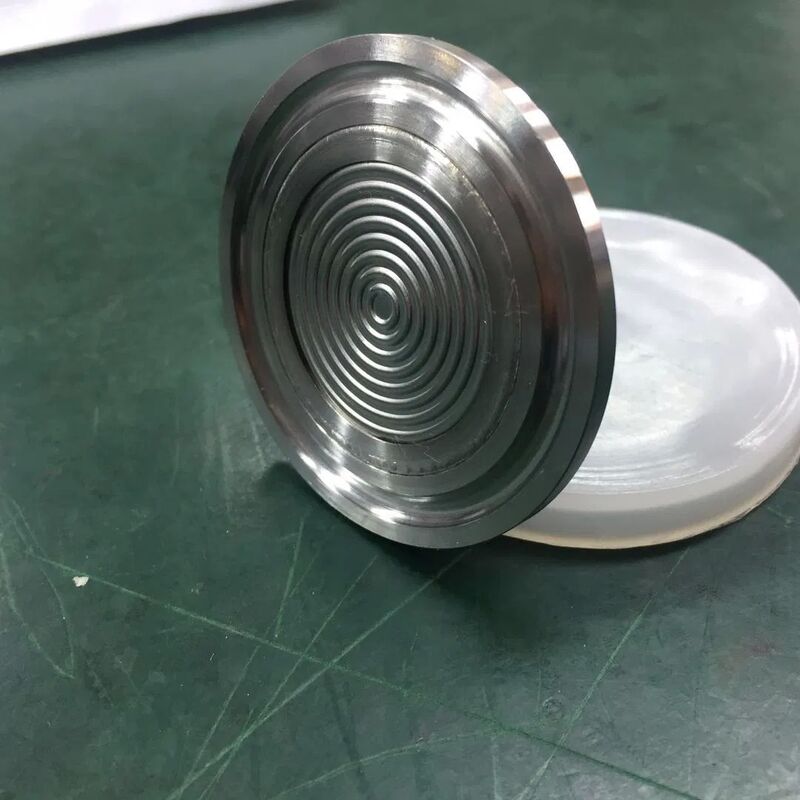

HT-IQ 50,4 mm Büyük Diyaframlı Silikon Piezorezistif Basınç Sensörü Tanıtımı Yüzey Sensör Çekirdeği
Product Details
| Çıkış Sinyali: | Analog Tip | Malzeme: | Paslanmaz çelik |
|---|---|---|---|
| Güç: | 1.5mA | Bağlantı: | Altın kaplamalı Kovar pimleri veya 100mm TEL |
| Konu boyutu: | 1,5" | Diyafram boyutu: | 50,4 mm |
| Çalışma Sıcaklığı: | -20~80°c | Depolama Sıcaklığı: | -40~125°c |
| Diyafram malzemesi: | 316L | Ağırlık: | ~150g |
| Vurgulamak |
50,4 mm büyük diyaframlı basınç sensörü,silikon piezorezistif yüzey sensörü |
||
Product Description
- 316L paslanmaz çelik gövde ve titanyum ve Hastelloy dahil olmak üzere birinci sınıf diyafram malzemeleri ile gelişmiş teknoloji
- Hassas sıcaklık telafisi ve sıfır noktası düzeltmesi için kalın film devreleri
- Olağanüstü güvenilirlik, tekrarlanabilirlik ve kararlılık
- Kolay temizlik ve bakım için düz diyafram yapısı
- 316L paslanmaz çelik uyumluluğu ile aşındırıcı olmayan gaz ve sıvı basıncının ölçülmesi
- Gıda ve içecek işleme endüstrisi
- Endüstriyel proses kontrol sistemleri
- İlaç üretimi ve işlenmesi
- Güç Kaynağı: ≤2mA DC (Tipik 1.5mA DC)
- Giriş Empedansı: 2.5KΩ~6KΩ
- Çıkış Empedansı: 2.5KΩ~6KΩ
- Elektriksel Bağlantı: Altın kaplamalı Kovar pimleri veya 100mm yüksek sıcaklık telleri
| Ölçüm Aralığı | Gösterge(G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| Mutlak(A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Kapalı(S) | 3500KPaS | ||
| Parametre | Tip | Maks | Birim |
| Doğrusallık Dışı | ±0.15 | ±0.3 | %F.S |
| Tekrarlanabilirlik | 0.05 | 0.1 | %F.S |
| Histerezis | 0.05 | 0.1 | %F.S |
| Sıfır Ofset Çıkışı | 0±1 | 0±2 | mV |
| Tam Ölçek Çıkışı (≤20KPa) | 50±10 | 50±30 | mV |
| Tam Ölçek Çıkışı (≥35kPa) | 100±10 | 100±30 | mV |
| Sıfır Ofset Sıcaklık Sürüklenmesi (≤20KPa) | ±1 | ±2 | %F.S |
| Sıfır Ofset Sıcaklık Sürüklenmesi (≥35kPa) | ±0.5 | ±1 | %F.S |
| Tam Ölçek Sıcaklık Sürüklenmesi (≤20KPa) | ±1 | ±2 | %F.S |
| Tam Ölçek Sıcaklık Sürüklenmesi (≥35kPa) | ±0.5 | ±1 | %F.S |
| Telafi Edilmiş Sıcaklık (≤20KPa) | 0~50 ºC | ||
| Telafi Edilmiş Sıcaklık (≥35kPa) | 0~70 ºC | ||
| Çalışma Sıcaklığı | -20~80 ºC | ||
| Depolama Sıcaklığı | -40~125 ºC | ||
| İzin Verilebilir Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa'dan daha küçük olan değeri alın | ||
| Patlama Basıncı | Tam ölçeğin 5 katı | ||
| Uzun Süreli Kararlılık | 0.2 % F.S/Yıl | ||
| Diyafram Malzemesi | 316L | ||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||
| Titreşim | 10gRMS, 20Hz - 2000Hz koşullarında değişiklik yok | ||
| Şok | 100g, 11ms | ||
| Tepki Süresi | ≤1ms | ||
| O-ring Contası | Nitril kauçuk veya Floro kauçuk | ||
| Dolgu Ortamı | Silikon Yağı | ||
| Ağırlık | ~150g | ||
- Gerekli hava sızdırmazlığını elde etmek için montaj sırasında çekirdek boyutu ile verici gövdesi arasında uygun uyumu sağlayın
- Gövde montajı sırasında, sıkışmayı veya telafi plakasının zarar görmesini önlemek için dikey hizalamayı koruyun ve eşit basınç uygulayın
- Ölçülen ortamın çekirdek diyafram ve gövde malzemesi (316L) ile uyumlu olmaması durumunda, sipariş verirken özel talimatlar sağlayın
- Deformasyon veya delinme nedeniyle hasarı önlemek için sensör diyaframına elle veya keskin nesnelerle basmaktan kaçının
- Gösterge basınç çekirdeğinin basınç portunu atmosfere açık tutun ve su, su buharı veya aşındırıcı ortamların girişini engelleyin
- Pim ucu konfigürasyonundaki herhangi bir değişiklik için gerçek çekirdek üzerindeki etikete bakın
Product Highlights
HT-IQ 316L paslanmaz çelik yapıya sahip 50,4 mm gömme diyaframlı basınç sensörü. Kolay temizlenebilir tasarıma, yüksek stabiliteye ve IP65 derecesine sahiptir. Gıda, ilaç ve endüstriyel proses kontrol uygulamaları için idealdir. Özelleştirme ve toplu sipariş seçenekleri mevcuttur.
