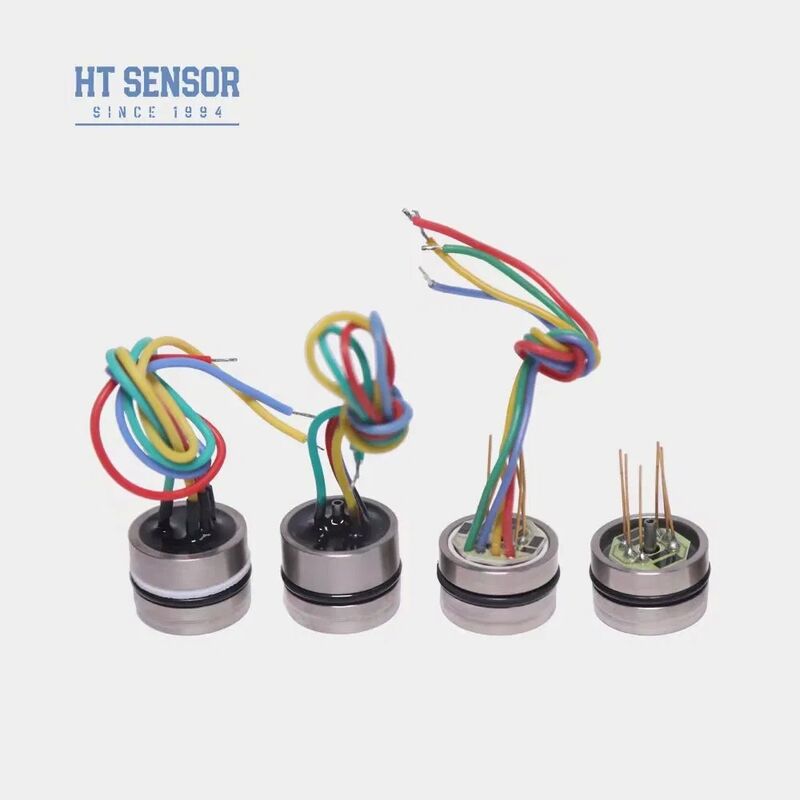

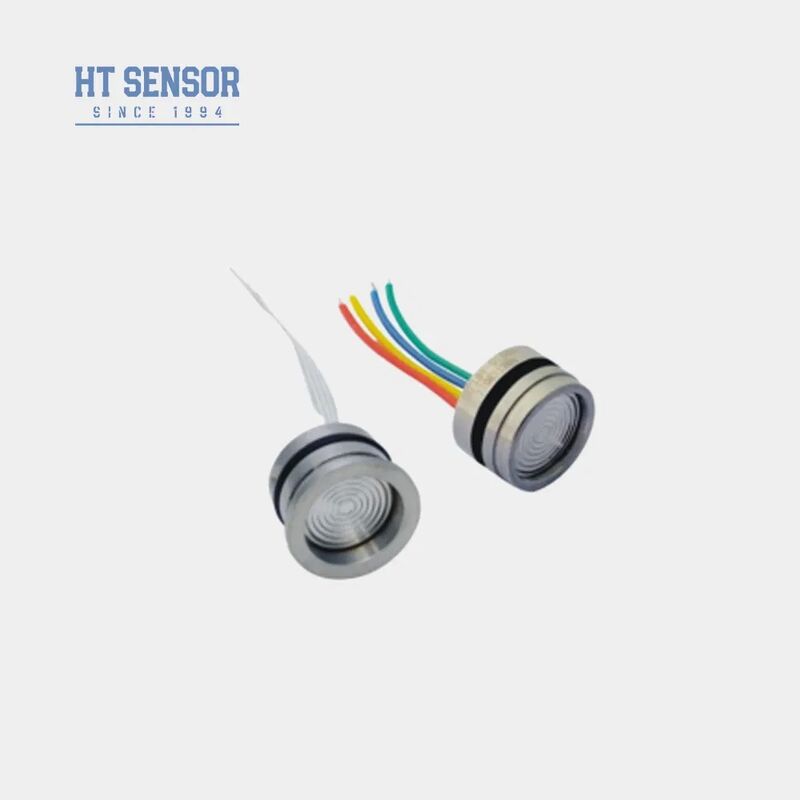

Hava ve Sıvı Seviye Sensörü için 19mm 10VDC Güç Kaynaklı Silikon Piezoelektrik Basınç Sensörü
Product Details
| Model NO.: | HT19V | Çıkış Sinyali: | Analog Tip |
|---|---|---|---|
| Üretim Süreci: | Entegrasyon | Malzeme: | Paslanmaz çelik |
| Kablo tipi: | Dört Telli | Ölçüm Ortamı: | Gaz ve Sıvı |
| IP Derecelendirmesi: | IP65 | Tazminat Sıcaklığı: | 0~70 C |
| Basınç Tipi: | G/A/S | Çıkış: | 10mv/V |
| Çap: | 19 mm | Güç Kaynağı: | ≤10VDC |
| Vurgulamak |
19 mm silikon basınç sensörü,10VDC ile çalışan piyezoelektrik sensör,hava ve sıvı basınç algılayıcı |
||
Product Description
- Sıcaklık telafi ve sıfır kaydırma düzeltmesi için kalın film devreleri
- Yüksek güvenilirlik ve mükemmel kararlılık
- Standart çıkışlı sabit gerilimli güç kaynağı
- 316L paslanmaz çelik uyumluluğu ile korozif olmayan gaz ve sıvı basıncının ölçümü
- Basınç izleme ve kontrolü için süreç kontrol sistemleri
- Basınç ölçümü için soğutma sistemleri ve hava kompresörleri
- Güç kaynağı: ≤10VDC
- Ortak Mod Çıkış Voltajı: Girişin% 50'si (tipik)
- Giriş impedansı: 4KΩ~20KΩ
- Çıkış Impedansı: 2.5KΩ~6KΩ
- Elektriksel bağlantı: 100 mm yüksek sıcaklıklı tel, bant kablosu
| Ölçüm aralığı | Ölçüm (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
|---|---|
| Mutlak (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |
| Sıkıştırılmış (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| Parametreler | Tip | En fazla. | Birim |
|---|---|---|---|
| Doğruluk dışı | ±0.15 | ±0.3 | % F.S |
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S |
| Histeriz | 0.05 | 0.1 | % F.S |
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV |
| Tam ölçekli çıkış (≤20KPa) | 50±1 | 50±2 | mV |
| Tam ölçekli çıkış (≥35kPa) | 100±1 | 100±2 | mV |
| Sıfır Offset Temp. Drift (≤20KPa) | ± 1 | ±2.5 | % F.S |
| Sıfır Offset Temp. Drift (≥35kPa) | ±0.8 | ± 15 | % F.S |
| Tam ölçekli sıcaklık sürüklenmesi (≤20KPa) | ± 1 | ±2 | % F.S |
| Tam ölçekli sıcaklık sürüklenmesi (≥35kPa) | ±0.8 | ± 15 | % F.S |
| Kompensasyonlu sıcaklık (≤20KPa) | 0 ~ 50 | oC | |
| Karşılaştırılmış sıcaklık (≥35kPa) | 0 ~ 70 | oC | |
| Çalışma sıcaklığı | -20~80 | oC | |
| Depolama sıcaklığı | -40~125 | oC | |
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||
| Uzun vadeli istikrar | 0.2 % F.S/Yıl | ||
| Diyafram malzemesi | 316L | ||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||
| Titreme | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||
| Şok | 100g, 11ms | ||
| Yanıt Zamanı | ≤1ms | ||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||
| Doldurma Aracı | Silikon Yağı | ||
| Ağırlık | ~ 28g | ||
- Gerekli hava geçirmezlik için çekirdek boyutu ve ileticinin konumu arasında uygun bir uyum sağlamak
- Kompensasyon plaka zarar önlemek için konut dikey hiza ve montaj sırasında eşit basınç uygulayın
- Eğer ölçülen ortam 316L diyafragma malzemesiyle uyumlu değilse sipariş verirken özel talimatlar verin.
- Hasar önlemek için sensör diyafragmasına ellerinizle veya keskin nesnelerle basmaktan kaçının.
- Basınç ölçerinin kapısını atmosfer için açık tutun ve su, buhar veya koroziv ortamların girmesini önleyin.
- Herhangi bir iğne öncesi değişikliği için referans gerçek çekirdek etiketi
Product Highlights
HT19V Gaz/sıvı ölçümü için 19 mm silikon piezo dirençli basınç sensörü. 316L paslanmaz çelik, IP65 derecesi, yüksek stabilite ve özel seçeneklere sahiptir. Hava kompresörleri, soğutma ve proses kontrol sistemleri için idealdir.
