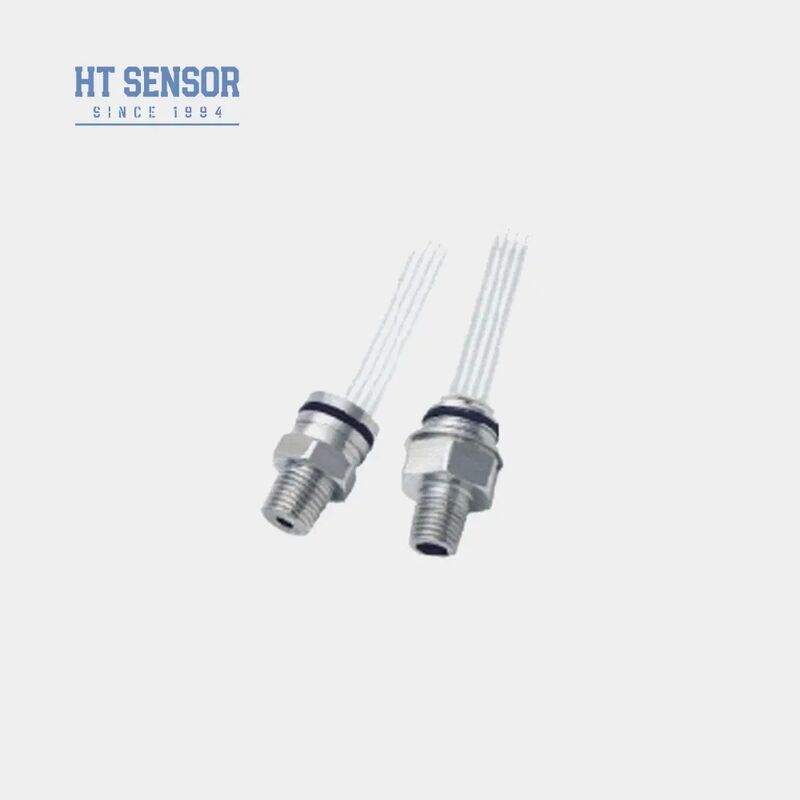

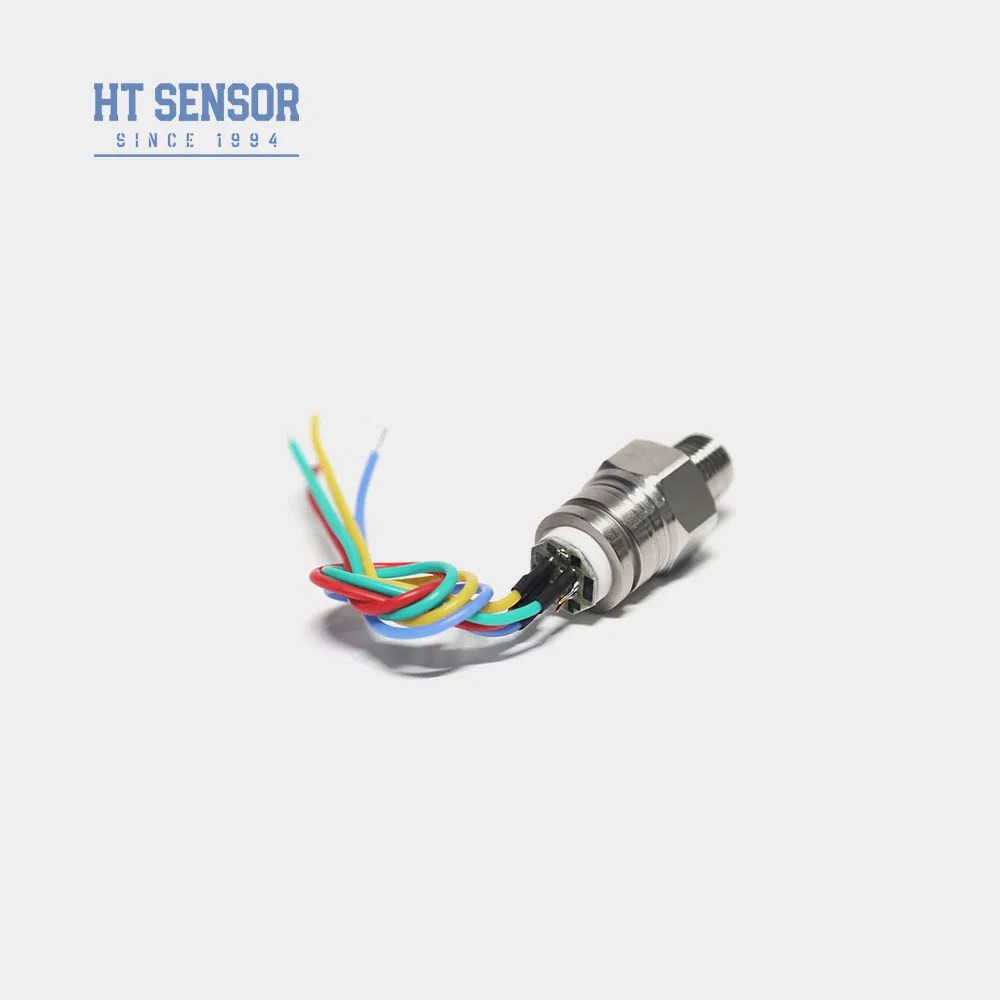

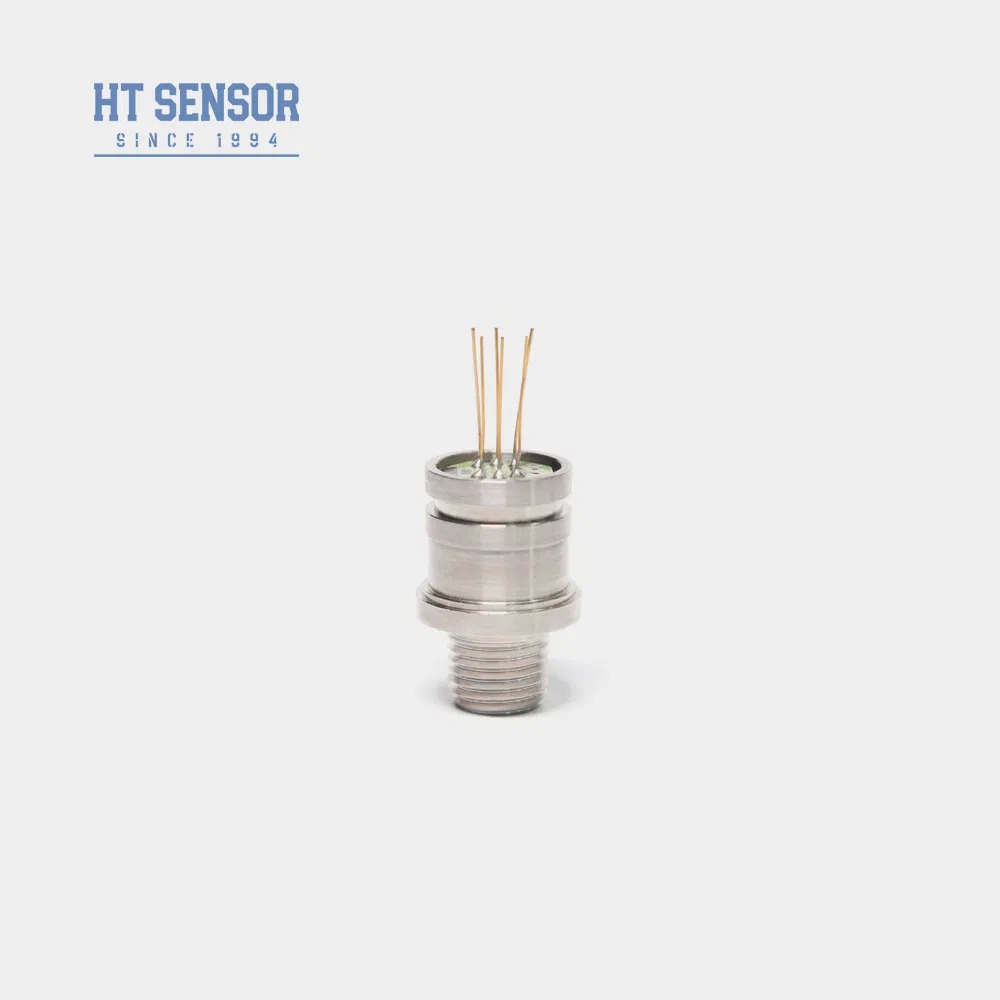

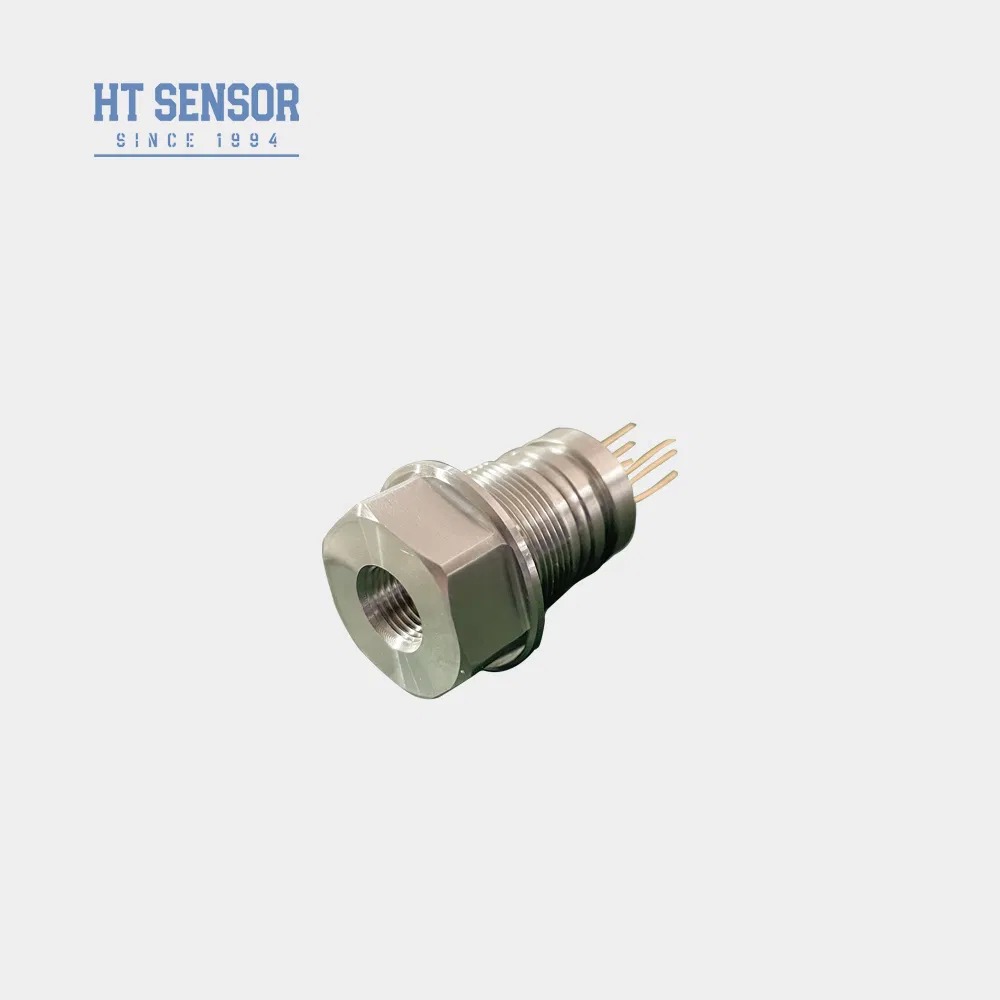

10VDC Güç Kaynaklı Mini G1/4 Dişli Sıvı Basınç Sensörü Transdüser Seviye Sensörü Hücresi

Temel bilgi

Sertifika:	RoHS

Min sipariş miktarı:	5
Fiyat:	20

En iyi fiyat Şimdi başvurun

Detay Bilgi

Model NO.:	HT30V	Çıkış Sinyali:	Analog Tip
Malzeme:	Paslanmaz çelik	Konu türü:	Özelleştirilmiş
Kablo tipi:	Dört Telli	Ölçüm Ortamı:	Gaz ve Sıvı
IP Derecelendirmesi:	IP65	Güç kaynağı:	10VDC
Çıkış:	OG	Basınç aralığı:	0-10kpa~20mpa
Giriş Empedansı:	4KΩ~20KΩ	Çıktı empedansı:	2.5kΩ ~ 6kΩ
Çalışma Sıcaklığı:	-20~80oC	Depolama Sıcaklığı:	-40~125°C
Ağırlık:	~63g
Vurgulamak:	10VDC mini G1/4 sıvı basınç sensörü , G1/4 dişli seviye sensörü transdüseri , garantili mini sıvı basınç sensörü

Ürün Açıklaması

10VDC Güç Kaynaklı Mini G1/4 Dişli Sıvı Basınç Sensörü Transdüseri

HT30V silikon piezorezistif basınç sensörü, sıvı ve gaz basıncını doğru bir şekilde ölçmek için izolasyon diyaframı ve silikon yağı teknolojisine sahip, son derece kararlı bir difüzyonlu silikon eleman kullanır. Bu güvenilir sensör, hava kompresörlerinde, soğutma sistemlerinde ve çeşitli endüstriyel uygulamalarda yaygın olarak kullanılmaktadır.

Ürün Özellikleri

Sıcaklık kompanzasyonu ve sıfır ofset düzeltmesi için kalın film devresi
Yüksek güvenilirlik ve mükemmel kararlılık
Standart çıkışlı sabit voltaj güç kaynağı

Uygulamalar

316L paslanmaz çelik uyumluluğu ile aşındırıcı olmayan gaz ve sıvı basıncının ölçümü
Basıncı izlemek ve kontrol etmek için proses kontrol sistemleri
Basınç ölçümü için soğutma sistemleri ve hava kompresörleri

Elektriksel Performans

Güç Kaynağı: ≤10VDC
Ortak Mod Gerilim Çıkışı: Girişin %50'si (tipik)
Giriş Empedansı: 4KΩ~20KΩ
Çıkış Empedansı: 2.5KΩ~6KΩ
Elektriksel Bağlantı: 100mm yüksek sıcaklık kablosu, şerit kablo

Performans Parametreleri

Parametre	Tip	Maks	Birim
Ölçüm Aralığı	Gösterge(G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
	Mutlak(A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
	Mühürlü(S)	3500KPaS, 7MPaS, 10MPaS, 20MPaS
Doğrusal Olmayanlık	±0.15	±0.3	%F.S
Tekrarlanabilirlik	0.05	0.1	%F.S
Hiserezis	0.05	0.1	%F.S
Sıfır Ofset Çıkışı	0±1	0±2	mV
Tam Ölçek Çıkışı (≤20KPa)	50±1	50±2	mV
Tam Ölçek Çıkışı (≥35kPa)	100±1	100±2	mV
Sıfır Ofset Sıcaklık Sürüklenmesi (≤20KPa)	±1	±2.5	%F.S
Sıfır Ofset Sıcaklık Sürüklenmesi (≥35kPa)	±0.8	±1.5	%F.S
Tam Ölçek Sıcaklık Sürüklenmesi (≤20KPa)	±1	±2	%F.S
Tam Ölçek Sıcaklık Sürüklenmesi (≥35kPa)	±0.8	±1.5	%F.S
Telafi Edilmiş Sıcaklık. (≤20KPa)	0~50		ºC
Telafi Edilmiş Sıcaklık. (≥35kPa)	0~70		ºC
Çalışma Sıcaklığı	-20~80		ºC
Depolama Sıcaklığı	-40~125		ºC
İzin Verilebilir Aşırı Yük	Tam ölçeğin 3 katı veya 120MPa'dan daha küçük olan değeri alın
Patlama Basıncı	Tam ölçeğin 5 Katı
Uzun Süreli Kararlılık	0.2 %		F.S/Yıl
Diyafram Malzemesi	316L
İzolasyon Direnci	≥200MΩ 100VDC
Titreşim	10gRMS, 20Hz - 2000Hz koşullarında değişiklik yok
Şok	100g, 11ms
Tepki Süresi	≤1ms
O-ring Contası	Nitril kauçuk veya Floro kauçuk
Dolgu Ortamı	Silikon Yağı
Ağırlık	~63g

Parametreler aşağıdaki koşullar altında test edilmiştir: 10V @ 25ºC

Anahat Yapısı

Not: Basınç sensörünün diş boyutu özelleştirilebilir

Elektriksel Bağlantı ve Telafi

Seçim Örnekleri

Sipariş İpuçları

Gerekli hava sızdırmazlığı için çekirdek boyutu ile verici gövdesi arasında uygun uyumu sağlayın
Hasarı önlemek için montaj sırasında gövdeyi dikey olarak hizalayın ve eşit basınç uygulayın
Ölçülen ortamın 316L malzemeleriyle uyumsuz olması durumunda özel talimatlar sağlayın
Sensör diyaframına elle veya keskin nesnelerle basmaktan kaçının
Gösterge basınç portunu atmosfere açık tutun ve kirleticilerin girişini önleyin
Pin uç konfigürasyonları için gerçek çekirdek etiketine bakın

Şirket Bilgileri

Sıkça Sorulan Sorular

Basınç sensörü vericilerinizin özellikleri nelerdir?

Yüksek hassasiyet, dayanıklılık ve mükemmel performans. Özelleştirme mevcuttur.

Özel özellikleri özelleştirebilir miyim?

Evet, mühendislerimiz belirli ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sunuyoruz.

Üretim kapasiteniz nedir?

Üretim tesislerimiz ayda 30.000 adede kadar basınç sensörü vericisi üretebilir, bu nedenle büyük ölçekli siparişlerin ihtiyaçlarını tam olarak karşılayabiliyoruz. Ancak, sorunsuz üretim ve teslimat planlamasını sağlamak için satış ekibimizle önceden iletişime geçmeniz önerilir.

Tipik teslimat süresi nedir?

Standart modeller için 5-8 iş günü. Özelleştirilmiş ürünler farklılık gösterebilir.

Ürünler nasıl fiyatlandırılır? Herhangi bir indirim var mı?

Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.

Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?

Garanti süremiz sevkiyattan sonra 24 aydır ve satış sonrası ekibimiz sorularınıza 24 saat içinde yanıt verecektir. PC ağı üzerinden uzaktan talimat her zaman mevcuttur.
