İplik Entegre Basınç Sensörlü Sıra Düzeni OEM Seviye Sensörü

Temel bilgi

Sertifika:	RoHS

Min sipariş miktarı:	5
Fiyat:	20

En iyi fiyat Şimdi başvurun

Detay Bilgi

Model NO.:	HT30V	Çıkış Sinyali:	Analog Tip
Üretim Süreci:	Entegrasyon	Malzeme:	Paslanmaz çelik
Konu türü:	Özelleştirilmiş	Kablo tipi:	Dört Telli
Ölçüm Ortamı:	Gaz ve Sıvı	IP Derecelendirmesi:	IP65
Güç kaynağı:	10VDC 5vC	Çıkış:	10mv/V
Diyafram malzemesi:	316L	Giriş Empedansı:	4KΩ~20KΩ
Çıktı empedansı:	2.5kΩ ~ 6kΩ	Çalışma Sıcaklığı:	-20~80oC
Ağırlık:	~63g
Vurgulamak:	İplik entegre basınç sensörü , OEM seviye sensörü silikon , Sıra düzeni basınç sensörü

Ürün Açıklaması

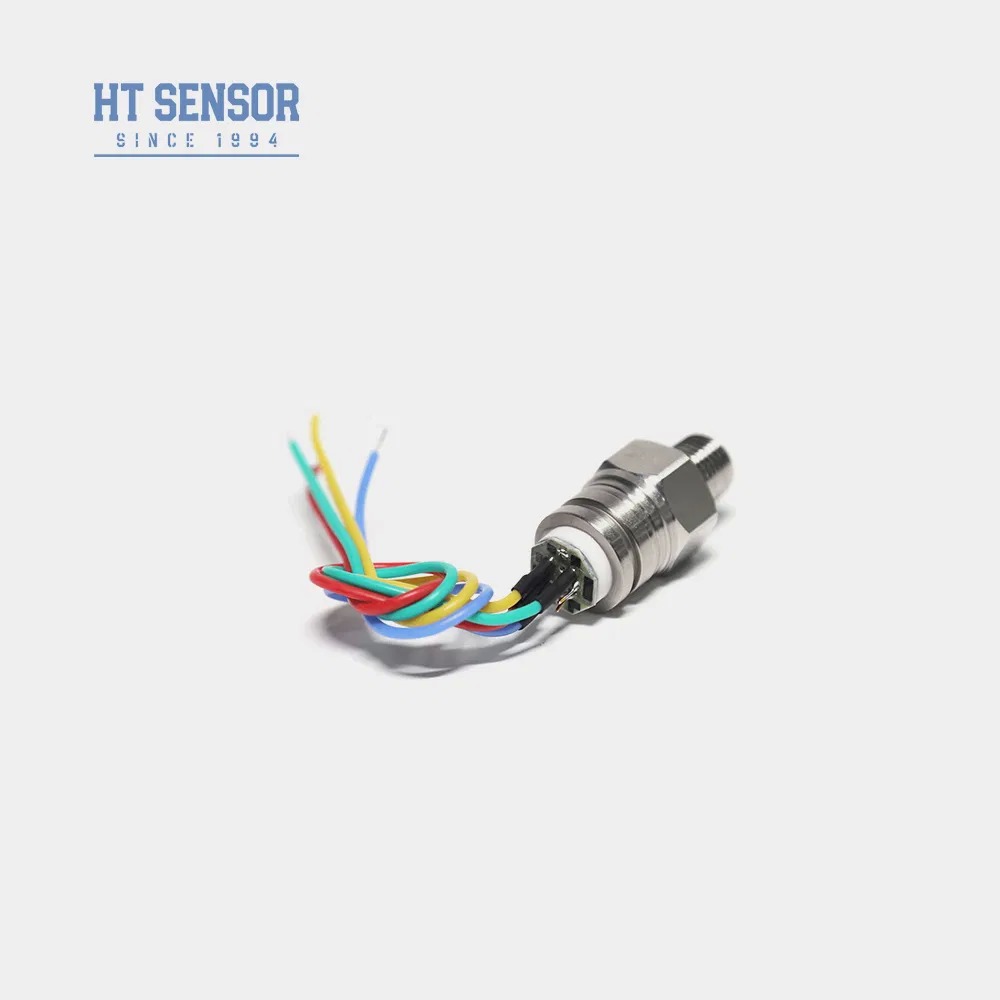

HT30V Silikon Piezorezistif Basınç Sensörü

HT30V, yüksek kararlılığa sahip bir difüzyonlu silikon eleman kullanır ve bu da onu güvenilir bir silikon piezorezistif basınç sensörü yapar. Bir izolasyon diyaframı ve silikon yağı kullanan bu sensör, sıvıların ve gazların basıncını doğru bir şekilde ölçer ve hava kompresörleri ve soğutma sistemleri dahil olmak üzere çeşitli endüstriyel uygulamalarda hassas sonuçlar sunar.

Ürün Özellikleri

Sıcaklık kompanzasyonu ve sıfır ofset düzeltmesi için kalın film devresi kullanır
Yüksek güvenilirlik ve mükemmel kararlılık
Standart çıkışlı sabit voltajlı güç kaynağı

Uygulamalar

316L paslanmaz çelik uyumluluğu ile aşındırıcı olmayan gaz ve sıvı basıncını ölçmek için uygundur
Basıncı izlemek ve kontrol etmek için proses kontrol sistemlerinde kullanılır
Basınç ölçümü için genellikle soğutma sistemlerinde ve hava kompresörlerinde kullanılır

Elektriksel Performans

Güç Kaynağı: ≤10VDC
Ortak Mod Gerilim Çıkışı: Girişin %50'si (tipik)
Giriş Empedansı: 4KΩ~20KΩ
Çıkış Empedansı: 2.5KΩ~6KΩ
Elektriksel Bağlantı: 100mm yüksek sıcaklık kablosu, şerit kablo

Performans Parametreleri

Ölçüm Aralığı	Tip	Değerler
Basınç Aralığı	Gösterge (G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
	Mutlak (A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
	Kapalı (S)	3500KPaS, 7MPaS, 10MPaS, 20MPaS
Doğrusallık Dışı		±0.15 \| ±0.3 \| %F.S
Tekrarlanabilirlik		0.05 \| 0.1 \| %F.S
Histerezis		0.05 \| 0.1 \| %F.S
Sıfır Ofset Çıkışı		0±1 \| 0±2 \| mV
Tam Ölçek Çıkışı		≤20KPa: 50±1 \| 50±2 \| mV ≥35kPa: 100±1 \| 100±2 \| mV
Sıfır Ofset Sıcaklık Sürüklenmesi		≤20KPa: ±1 \| ±2.5 \| %F.S ≥35kPa: ±0.8 \| ±1.5 \| %F.S
Tam Ölçek Sıcaklık Sürüklenmesi		≤20KPa: ±1 \| ±2 \| %F.S ≥35kPa: ±0.8 \| ±1.5 \| %F.S
Telafi Edilmiş Sıcaklık		≤20KPa: 0~50 ºC ≥35kPa: 0~70 ºC
Çalışma Sıcaklığı		-20~80 ºC
Saklama Sıcaklığı		-40~125 ºC
İzin Verilebilir Aşırı Yük		Tam ölçeğin 3 katı veya 120MPa'dan daha küçük olan değeri alın
Patlama Basıncı		Tam ölçeğin 5 katı
Uzun Süreli Kararlılık		0.2 % F.S/Yıl
Diyafram Malzemesi		316L
İzolasyon Direnci		≥200MΩ 100VDC
Titreşim		10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok
Şok		100g, 11ms
Tepki Süresi		≤1ms
O-ring Contası		Nitril kauçuk veya Floro kauçuk
Dolgu Ortamı		Silikon Yağı
Ağırlık		~63g

Parametreler şu koşullarda test edilmiştir: 10V @ 25ºC

Anahat Yapısı

Basınç sensörünün diş boyutu özelleştirilebilir

Elektriksel Bağlantı ve Kompanzasyon

Seçim Örnekleri

Sipariş İpuçları

Gerekli hava sızdırmazlığını elde etmek için montaj sırasında çekirdek boyutu ile verici gövdesi arasında uygun uyumu sağlayın
Gövde montajı sırasında, sıkışmayı veya kompanzasyon plakasının zarar görmesini önlemek için dikey hizalamayı koruyun ve eşit basınç uygulayın
Ölçülen ortamın çekirdek diyafram ve gövde malzemesi (316L) ile uyumlu olmaması durumunda, sipariş verirken özel talimatlar sağlayın
Hasarı önlemek için sensör diyaframına elle veya keskin nesnelerle basmaktan kaçının
Gösterge basınç çekirdeğinin basınç portunu atmosfere açık tutun ve su, su buharı veya aşındırıcı ortamların girişini engelleyin
Herhangi bir pim ucu değişikliği için gerçek çekirdek üzerindeki etikete bakın

Kalite Güvencesi

Basınç sensörü vericilerinizin özellikleri nelerdir?

Yüksek hassasiyet, dayanıklılık ve mükemmel performans. Özelleştirme mevcuttur.

Özel özellikler özelleştirebilir miyim?

Evet, mühendislerimiz belirli ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sunuyoruz.

Üretim kapasiteniz nedir?

Üretim tesislerimiz, büyük ölçekli siparişleri karşılayabilen, ayda 30.000'e kadar basınç sensörü vericisi üretebilir. Üretim ve teslimat planlaması için satış ekibimizle önceden iletişime geçin.

Tipik teslimat süresi nedir?

Standart modeller için 5-8 iş günü. Özelleştirilmiş ürünler farklılık gösterebilir.

Ürünler nasıl fiyatlandırılır? Herhangi bir indirim var mı?

Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.

Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?

Sevkiyattan sonra 24 ay garanti. Satış sonrası, uzaktan PC ağı talimatı ile 24 saat içinde yanıt verir.
