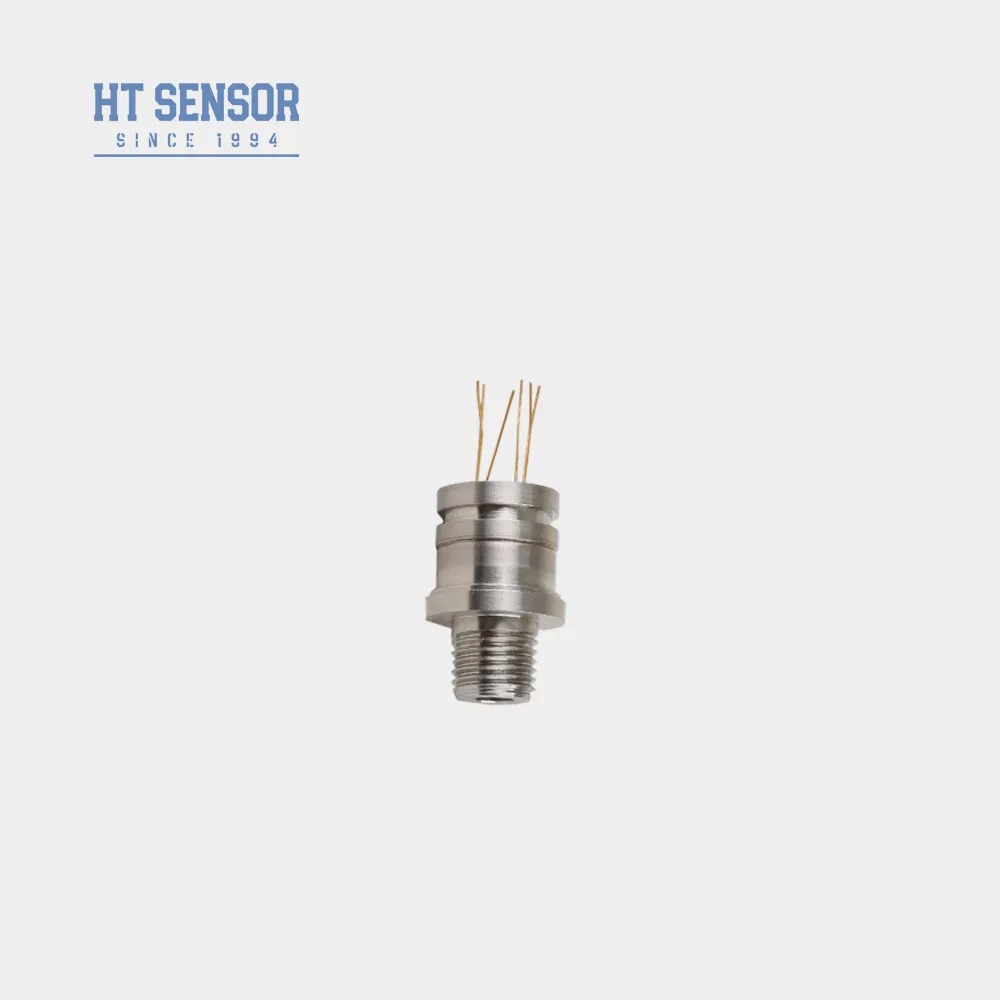

Baoji Hengtong HT30 G1/4 Fil Customized Pressure Sensor Hücre Seviyesi Sensörü
Product Details
| Model NO.: | HT30 | Çıkış Sinyali: | MV Analog Tipi |
|---|---|---|---|
| Malzeme: | Paslanmaz çelik | Kablo tipi: | Dört Telli |
| Ölçüm Ortamı: | Gaz ve Sıvı | IP Derecelendirmesi: | IP65 |
| Güç: | 1.5mA | Menzil: | 0-10kpa-40Mpa |
| İplik: | G1/4 ve benzeri | Ağırlık: | ~63g |
| Vurgulamak |
G1/4 iplik basınç algılayıcı,özelleştirilmiş seviye sensörü,garantili silikon basınç sensörü |
||
Product Description
- 316L paslanmaz çelik gövde ve titanyum ve Hastelloy dahil birinci sınıf diyafram malzemeleriyle ileri teknoloji
- Hassas sıcaklık telafisi ve sıfır noktası düzeltmesi için kalın film devreleri
- Esnek kurulum için birden fazla iş parçacığı arayüzü seçeneği mevcuttur
- Yüksek güvenilirlik ve dayanıklılık sağlayan kompakt kaynaklı yapı
- Petrol, kimya, metalurji, enerji ve hidroloji sektörlerinde endüstriyel proses kontrolü
- Denizcilik ve havacılık endüstrisi uygulamaları
- Hidrolik ve pnömatik kontrol sistemleri
- Genel proses kontrol ve izleme uygulamaları
- Güç Kaynağı: ≤2mA DC (Tipik 1,5mA DC)
- Giriş Empedansı: 2,5KΩ~6KΩ
- Çıkış Empedansı: 2,5KΩ~6KΩ
- Elektrik Bağlantısı: Altın kaplamalı Kovar pimleri veya 100mm yüksek sıcaklık kabloları
| Parametre | Tip | Tip | Maksimum | Birim |
|---|---|---|---|---|
| Ölçüm Aralığı | Gösterge (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||
| Mutlak (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||
| Mühürlü (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS,40MPaS | |||
| Doğrusal Olmama | ±0,15 | ±0,3 | %FS | |
| Tekrarlanabilirlik | 0,05 | 0,1 | %FS | |
| Histerezis | 0,05 | 0,1 | %FS | |
| Sıfır Ofset Çıkışı | 0±1 | 0±2 | mV | |
| Tam Ölçekli Çıkış | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35kPa | 100±10 | 100±30 | mV | |
| Sıfır Ofset Sıcaklığı. Sürüklenme | ≤20KPa | ±1 | ±2 | %FS |
| ≥35kPa | ±0,5 | ±1 | %FS | |
| Tam Ölçekli Sıcaklık. Sürüklenme | ≤20KPa | ±1 | ±2 | %FS |
| ≥35kPa | ±0,5 | ±1 | %FS | |
| Telafi Edilmiş Sıcaklık. | ≤20KPa | 0~50 | °C | |
| ≥35kPa | 0~70 | °C | ||
| Çalışma Sıcaklığı | -20~80 | °C | ||
| Depolama Sıcaklığı | -40~125 | °C | ||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki daha küçük değeri alın | |||
| Patlama Basıncı | Tam ölçeğin 5 katı | |||
| Uzun Vadeli Kararlılık | %0,2 FS/Yıl | |||
| Diyafram Malzemesi | 316L | |||
| Yalıtım Direnci | ≥200MΩ 100VDC | |||
| Titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | |||
| Şok | 100g, 11ms | |||
| Tepki Süresi | ≤1ms | |||
| O-halka Contası | Nitril kauçuk veya Floro kauçuk | |||
| Dolum Ortamı | Silikon Yağı | |||
| Ağırlık | ~63g | |||
- Gerekli hava sızdırmazlığını sağlamak için montaj sırasında çekirdek boyutu ile verici muhafazası arasında uygun uyum sağlayın
- Muhafaza montajı sırasında, sıkışmayı veya telafi plakasının hasar görmesini önlemek için dikey hizalamayı koruyun ve eşit basınç uygulayın.
- Ölçülen ortamın 316L diyafram ve muhafaza malzemesiyle uyumlu olmaması durumunda sipariş verirken özel gereksinimleri belirtin
- Deformasyon veya delmeden kaynaklanan hasarları önlemek için sensör diyaframına el veya keskin nesneler kullanarak temas etmekten kaçının
- Gösterge basınç portunu atmosfere açık tutun ve suyun, su buharının veya aşındırıcı ortamın negatif basınç odasına girmesini önleyin
- Herhangi bir pin ucu konfigürasyonu değişikliği için gerçek damar etiketlerine bakın
Product Highlights
316L paslanmaz çelik gövdeli HT30 silikon piezo dirençli basınç sensörü. Gaz/sıvı basıncını ölçer (0-10kPa-20MPa), IP65 sınıfı. Yüksek hassasiyet (±%0,3 FS), kompakt kaynaklı tasarım. Özelleştirilebilir konular (G1/4 vb.) ve OEM/ODM mevcuttur.
