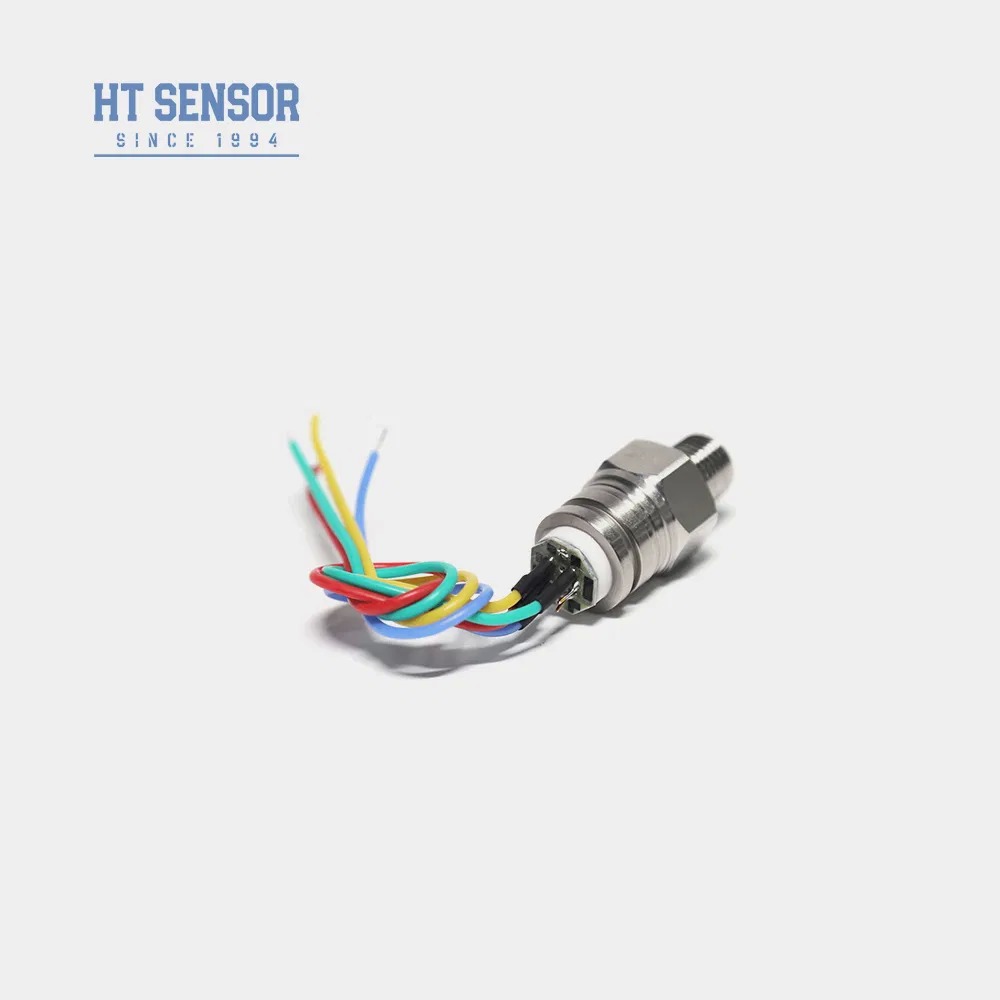

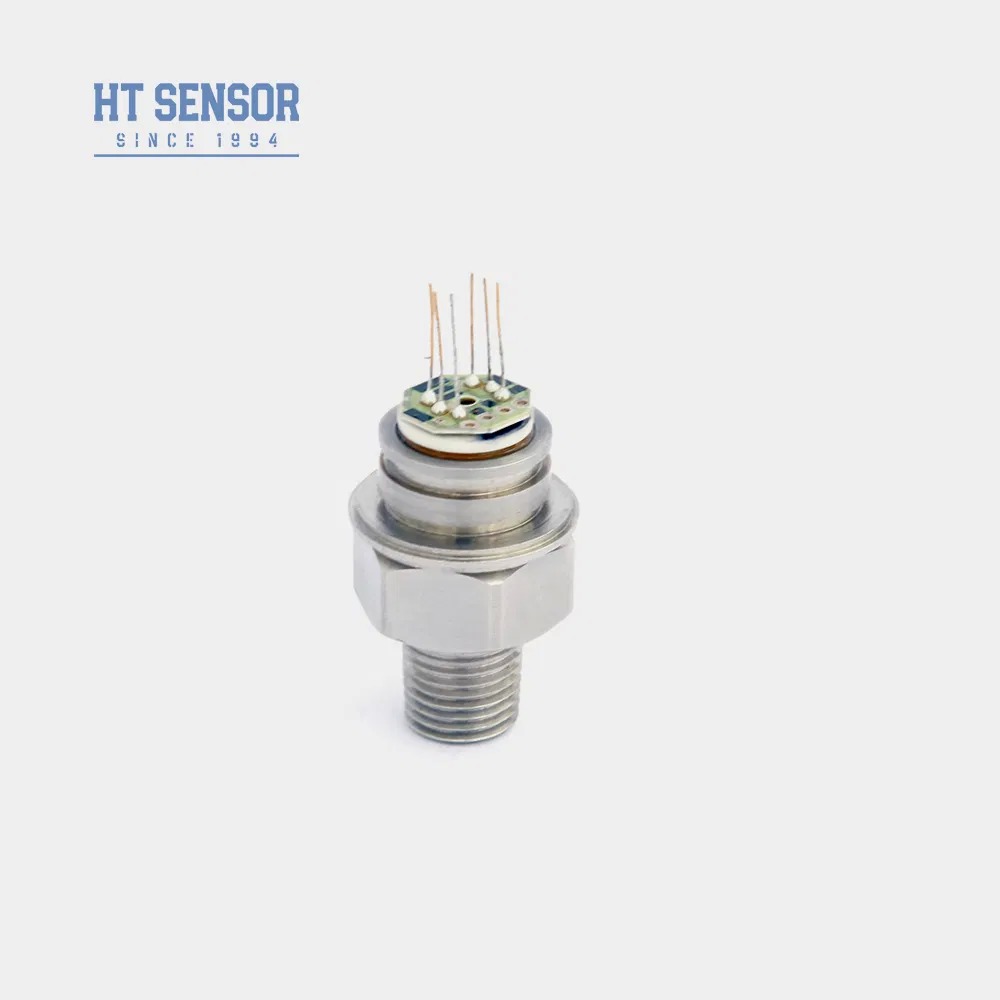

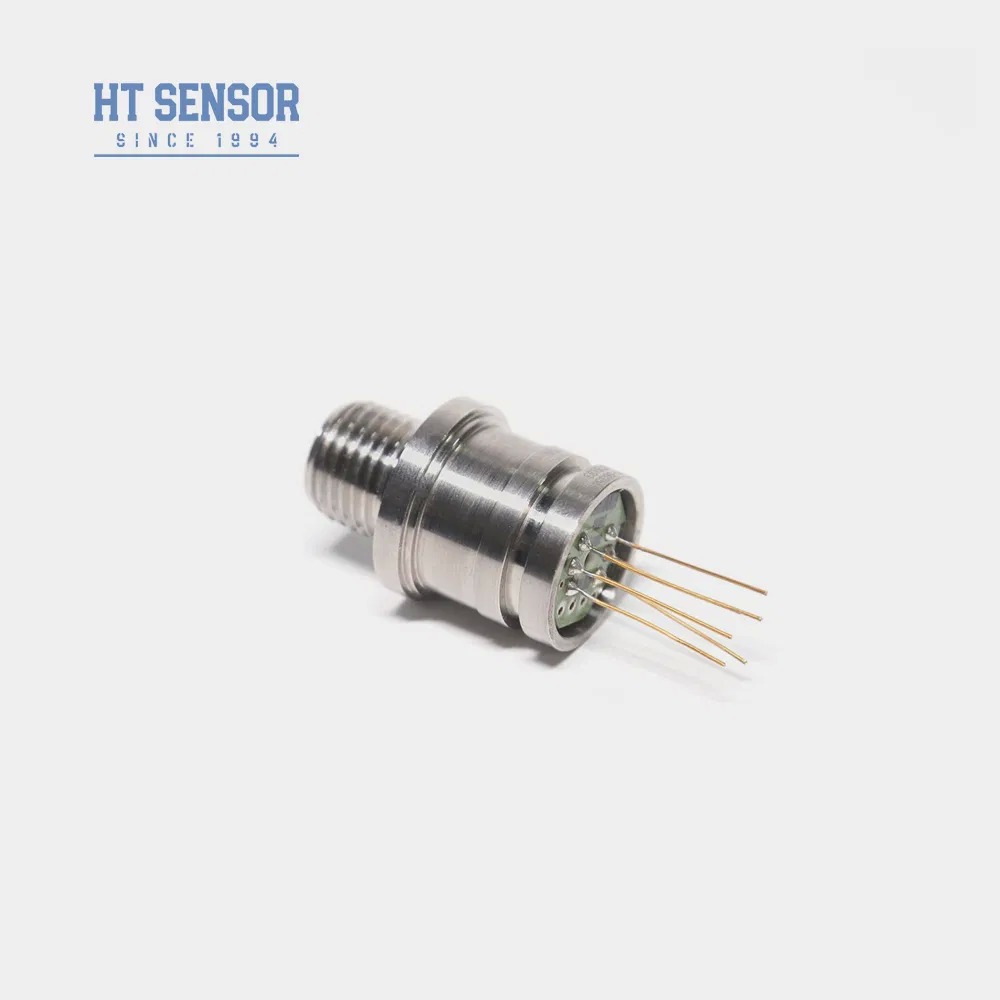

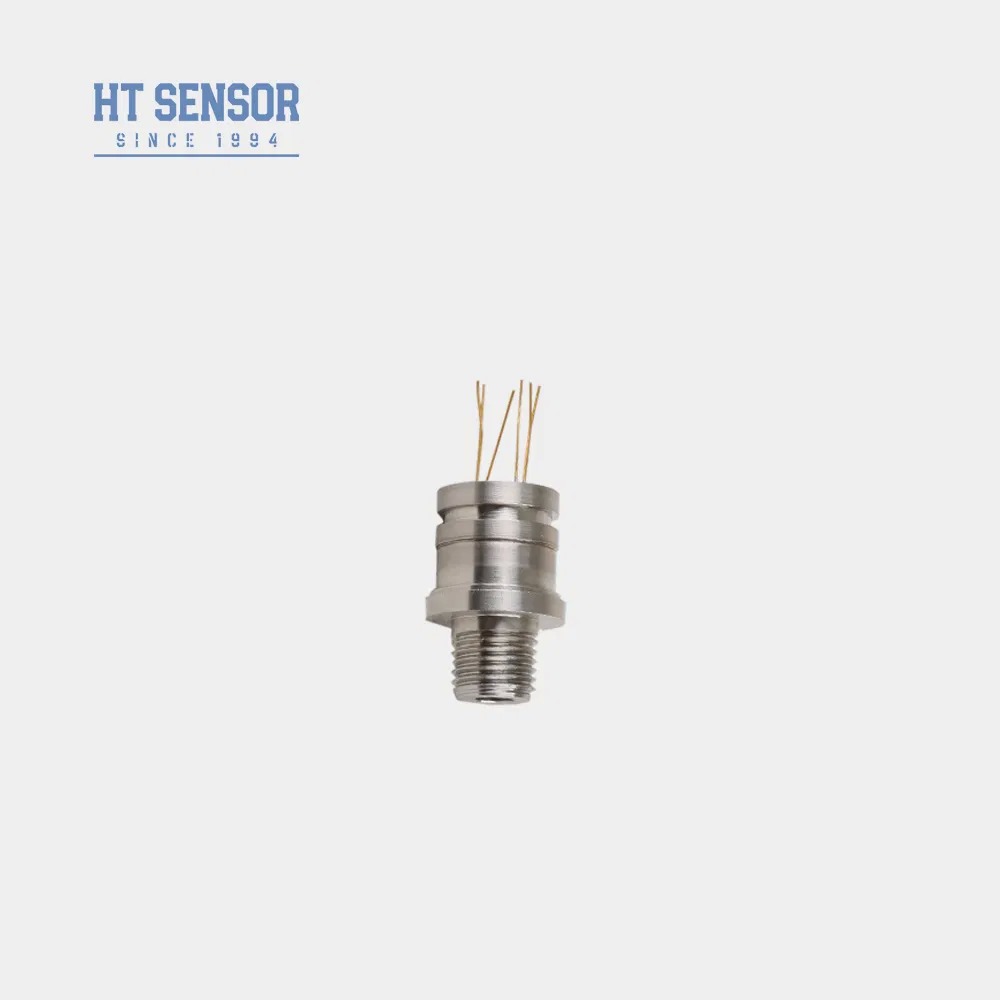

Basınç Sensörü Hücre Seviye Sensörü için Paslanmaz Çelik Basınç Probu Elemanı
Product Details
| Model NO.: | HT30 | Çıkış Sinyali: | Analog Tip |
|---|---|---|---|
| Malzeme: | Paslanmaz çelik | Kablo tipi: | Dört Telli |
| Ölçüm Ortamı: | Gaz ve Sıvı | IP Derecelendirmesi: | IP65 |
| Güç Kaynağı: | 1.5mA | Menzil: | 0~10KPa~40Mpa |
| Çalışma Sıcaklığı: | -20~80oC | Ağırlık: | ~63g |
| Vurgulamak |
paslanmaz çelik basınç probu,basınç sensörü hücre elemanı,silikon seviye sensörü probu |
||
Product Description
HT30 silikon piezo dirençli basınç sensörü, sıvı ve gaz basıncını ölçmek için piezo dirençli etkiyi kullanan oldukça stabil bir dağınık silikon elementtir. Standart dişli kaynaklı bir yapıya sahip olan ve O-ring contası içermeyen bu sensör, çeşitli uygulamalarda olağanüstü güvenilirlik sunar.
- 316L paslanmaz çelik gövde ve titanyum ve Hastelloy dahil birinci sınıf diyafram malzemeleriyle ileri teknoloji
- Hassas sıcaklık telafisi ve sıfır noktası düzeltmesi için kalın film devreleri
- Çoklu iş parçacığı arayüzü seçenekleri mevcut
- Yüksek güvenilirlik ve dayanıklılık için kompakt kaynaklı yapı
- Endüstriyel proses sahaları: petrol, kimya, metalurji, enerji ve hidroloji
- Denizcilik ve havacılık endüstrileri
- Hidrolik ve pnömatik kontrol sistemleri
- Proses kontrol uygulamaları
- Güç Kaynağı: ≤2mA DC (Tipik 1,5mA DC)
- Giriş Empedansı: 2,5KΩ~6KΩ
- Çıkış Empedansı: 2,5KΩ~6KΩ
- Elektrik Bağlantısı: Altın kaplamalı Kovar pimleri veya 100mm yüksek sıcaklık kabloları
| Parametre | Tip | Maksimum | Birim |
|---|---|---|---|
| Doğrusal Olmama | ±0,15 | ±0,3 | %FS |
| Tekrarlanabilirlik | 0,05 | 0,1 | %FS |
| Histerezis | 0,05 | 0,1 | %FS |
| Sıfır Ofset Çıkışı | 0±1 | 0±2 | mV |
| Tam Ölçekli Çıkış (≤20KPa) | 50±10 | 50±30 | mV |
| Tam Ölçekli Çıkış (≥35kPa) | 100±10 | 100±30 | mV |
| Sıfır Ofset Sıcaklığı. Sürüklenme (≤20KPa) | ±1 | ±2 | %FS |
| Sıfır Ofset Sıcaklığı. Sürüklenme (≥35kPa) | ±0,5 | ±1 | %FS |
| Tam Ölçekli Sıcaklık. Sürüklenme (≤20KPa) | ±1 | ±2 | %FS |
| Tam Ölçekli Sıcaklık. Sürüklenme (≥35kPa) | ±0,5 | ±1 | %FS |
| Telafi Edilmiş Sıcaklık. (≤20KPa) | 0~50 | - | °C |
| Telafi Edilmiş Sıcaklık. (≥35kPa) | 0~70 | - | °C |
| Çalışma Sıcaklığı | -20~80 | - | °C |
| Depolama Sıcaklığı | -40~125 | - | °C |
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki daha küçük değeri alın | ||
| Patlama Basıncı | Tam ölçeğin 5 katı | ||
| Uzun Vadeli Kararlılık | %0,2 FS/Yıl | ||
| Diyafram Malzemesi | 316L | ||
| Yalıtım Direnci | ≥200MΩ 100VDC | ||
| Titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||
| Şok | 100g,11ms | ||
| Tepki Süresi | ≤1ms | ||
| O-halka Contası | Nitril kauçuk veya Floro kauçuk | ||
| Dolum Ortamı | Silikon Yağı | ||
| Ağırlık | ~63g | ||
Parametreler şu koşullar altında test edilmiştir: 1,5mA @ 25°C
Gösterge (G):10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Mutlak (A):100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Mühürlü (S):3500KPaS, 7MPaS, 10MPaS, 20MPaS
- Gerekli hava geçirmezlik için çekirdek boyutu ile verici muhafazası arasında uygun uyum sağlayın
- Montaj sırasında mahfazayı dikey olarak hizalayın ve dengeleme plakasına zarar vermemek için eşit basınç uygulayın
- Ölçülen ortamın 316L diyafram malzemesiyle uyumlu olmaması durumunda sipariş verirken özel talimatlar sağlayın
- Hasarı önlemek için ellerinizi veya keskin nesneleri kullanarak sensör diyaframına temas etmekten kaçının
- Gösterge basınç portunu atmosfere açık tutun ve su, buhar veya aşındırıcı ortamın girişini önleyin
- Herhangi bir pin ucu konfigürasyonu değişikliği için gerçek çekirdek etiketine bakın
- Basınç sensörü vericilerinizin özellikleri nelerdir?
- Yüksek hassasiyet, dayanıklılık ve mükemmel performans. Özelleştirme mevcut.
- Özel özellikleri özelleştirebilir miyim?
- Evet, mühendislerimiz ürünleri belirli ihtiyaçlara göre uyarlayabilir. OEM ve ODM hizmeti veriyoruz.
- Üretim kapasiteniz nedir?
- Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü vericisi üretebilmektedir, dolayısıyla büyük ölçekli siparişlerin ihtiyaçlarını tam olarak karşılayabilecek kapasiteye sahibiz. Ancak sorunsuz üretim ve teslimat planlaması sağlamak için satış ekibimizle önceden iletişime geçmeniz tavsiye edilir.
- Tipik teslimat süresi nedir?
- Standart modeller için 5~8 iş günü. Kişiye özel ürünler farklılık gösterebilir.
- Ürünlerin fiyatları nasıl? Herhangi bir indirim var mı?
- Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
- Ürünlerinizin garantisi nedir? Ve satış sonrası servis?
- Garanti süremiz sevkıyattan sonra 24 aydır ve satış sonrası ekibimiz sorularınıza 24 saat içinde yanıt verecektir; bilgisayar ağı aracılığıyla uzaktan talimat her zaman mevcuttur.
Product Highlights
HT30 paslanmaz çelik basınç probu elemanı, 316L/titanyum alaşımlı diyaframla yüksek stabilite (%0,1 FS/yıl) sunar. IP65 sınıfı, 20MPa'ya kadar gaz/sıvı ölçümü yapar. Petrol, kimya ve hidrolik sistemler de dahil olmak üzere endüstriyel uygulamalar için özelleştirilebilir seçenekler mevcuttur.
