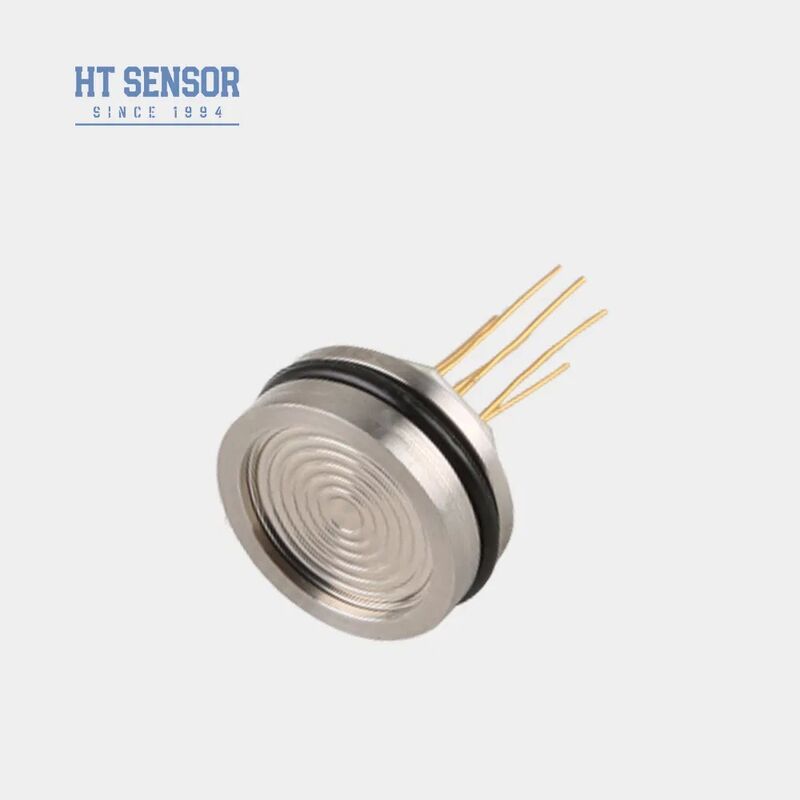

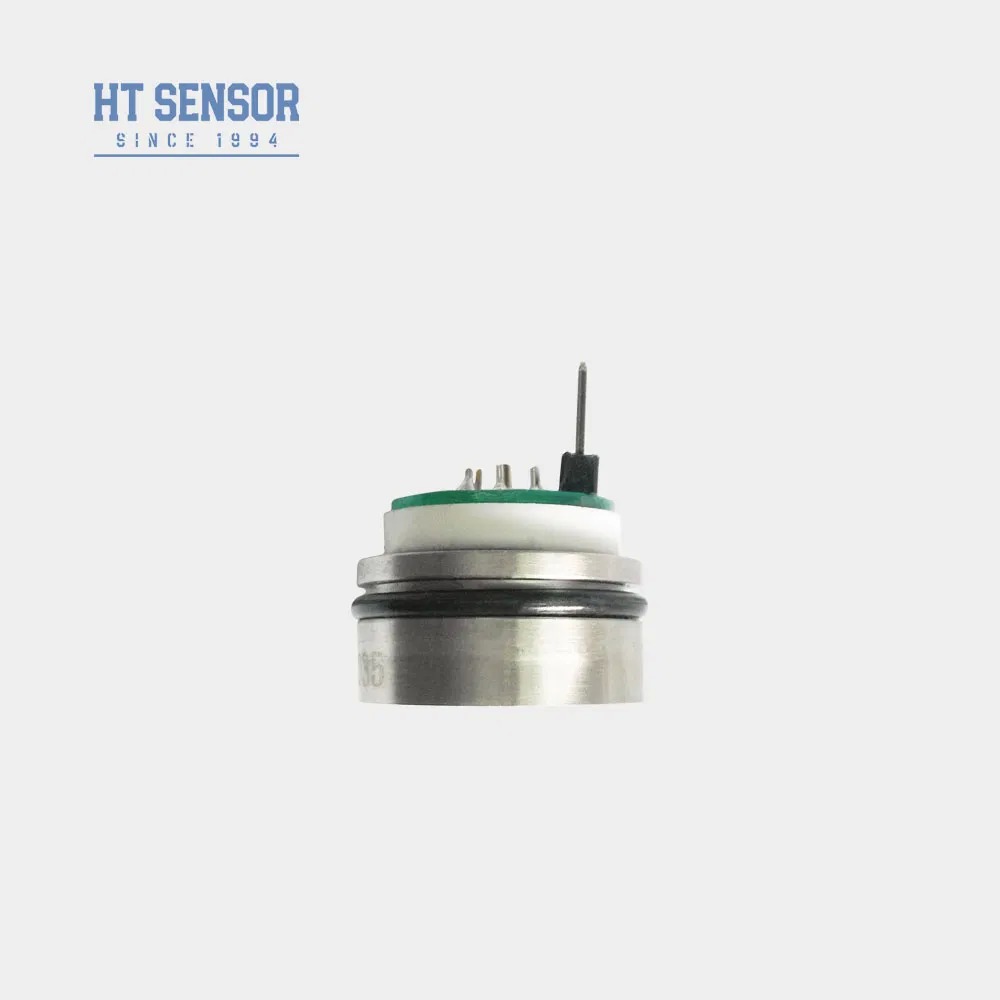

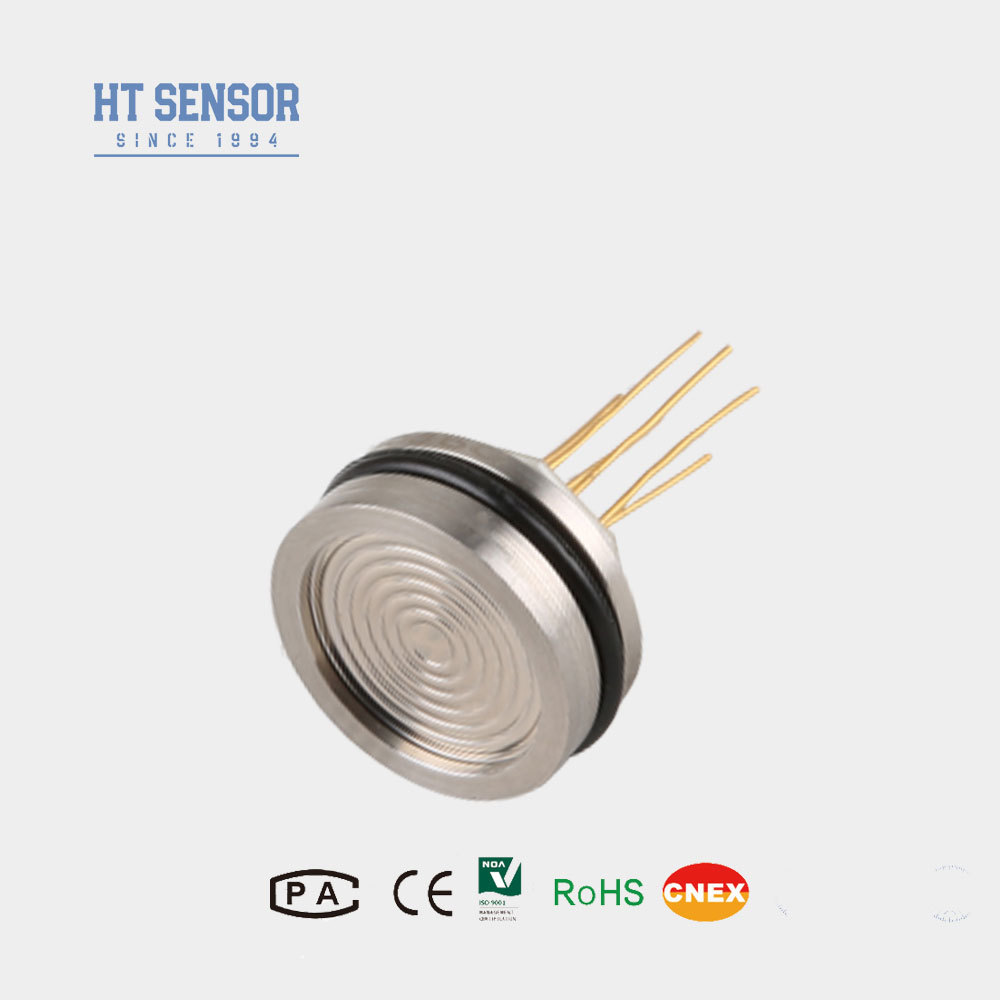

Silikon Basınç Algılayıcı 19mm çaplı, Mini Basınç Algılayıcı çekirdeği, Endüstriyel Sıvı Ölçüm Basınç Algılayıcı
Product Details
| Model NO.: | HT26 | Çıkış Sinyali: | Analog Tip |
|---|---|---|---|
| Üretim Süreci: | Entegrasyon | Malzeme: | Paslanmaz çelik |
| Kablo tipi: | Dört Telli | Ölçüm Ortamı: | Gaz ve Sıvı |
| IP Derecelendirmesi: | IP65 | Güç: | 1,5mA /10VDC |
| Çıkış: | mv sinyali | Yükseklik: | 7 mm |
| Giriş Empedansı: | 2.5kΩ ~ 6kΩ | Çıktı empedansı: | 2.5kΩ ~ 6kΩ |
| Çalışma Sıcaklığı: | -20~80°C | Depolama Sıcaklığı: | -40~125°C |
| Ağırlık: | ~63g | ||
| Vurgulamak |
garantili silikon basınç sensörü,Yüksek hassasiyetli silikon basınç sensörü,Endüstriyel silikon basınç sensörü |
||
Product Description
- 316L paslanmaz çelik gövdeli ileri teknoloji
- Titanyum ve Hastelloy dahil birinci sınıf diyafram malzemeleri
- Sıcaklık telafisi ve sıfır noktası düzeltmesi için kalın film devreleri
- Olağanüstü güvenilirlik, tekrarlanabilirlik ve kararlılık
- Kişiselleştirme seçenekleriyle kompakt 7 mm yükseklik
- Endüstriyel proses sahaları: petrol, kimya, metalurji, enerji ve hidroloji
- Denizcilik ve havacılık endüstrileri
- Hidrolik ve pnömatik kontrol sistemleri
- Proses kontrol uygulamaları
- Güç Kaynağı: ≤2mA DC (Tipik 1,5mA DC)
- Giriş Empedansı: 2,5KΩ~6KΩ
- Çıkış Empedansı: 2,5KΩ~6KΩ

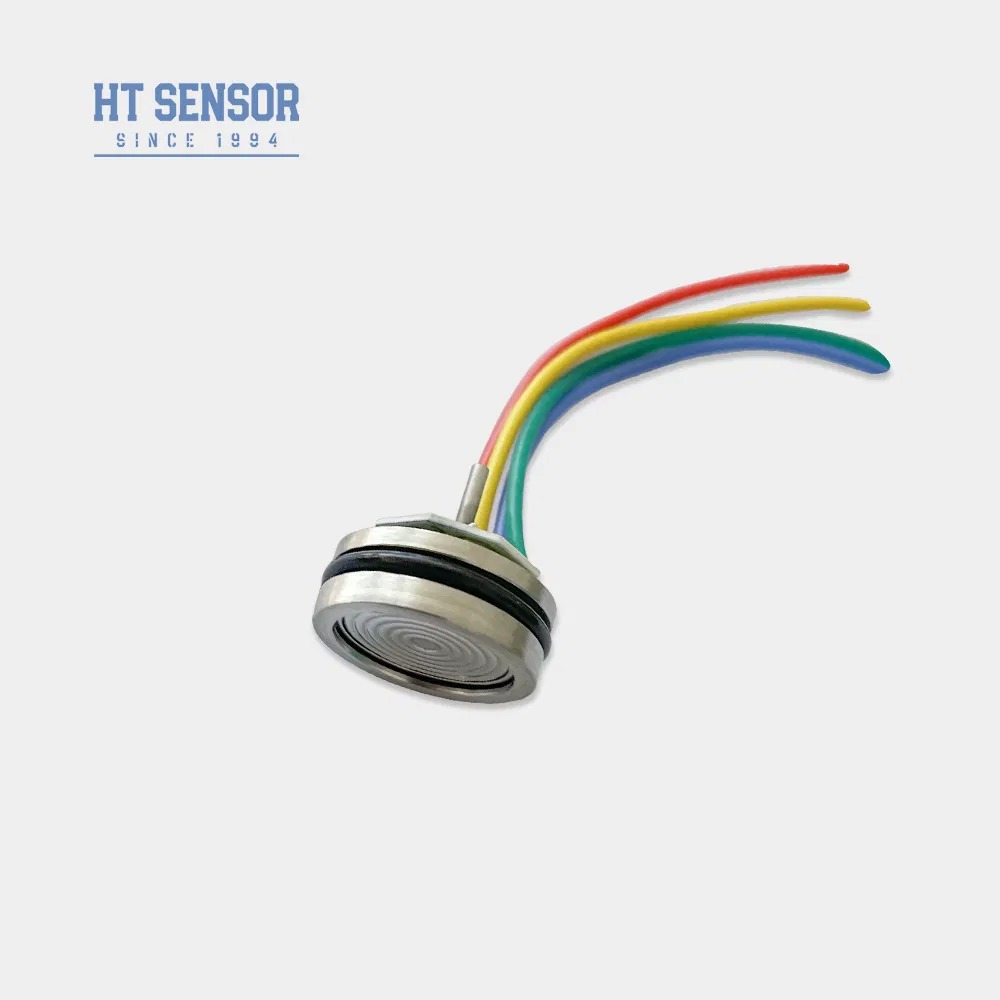

- Elektrik Bağlantısı: Altın kaplamalı Kovar pimleri veya 100mm yüksek sıcaklık kabloları
| Ölçüm Aralığı | Ölçer (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |
|---|---|---|---|
| Mutlak(A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Mühürlü(S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||
| Parametre | Tip | Maksimum | Birim |
| Doğrusal Olmama | ±0,15 | ±0,3 | %FS |
| Tekrarlanabilirlik | 0,05 | 0,1 | %FS |
| Histerezis | 0,05 | 0,1 | %FS |
| Sıfır Ofset Çıkışı | 0±1 | 0±2 | mV |
| Tam Ölçekli Çıkış (≤20KPa) | 50±10 | 50±30 | mV |
| Tam Ölçekli Çıkış (≥35kPa) | 100±10 | 100±30 | mV |
| Sıfır Ofset Sıcaklığı. Sürüklenme (≤20KPa) | ±1 | ±2 | %FS |
| Sıfır Ofset Sıcaklığı. Sürüklenme (≥35kPa) | ±0,5 | ±1 | %FS |
| Tam Ölçekli Sıcaklık. Sürüklenme (≤20KPa) | ±1 | ±2 | %FS |
| Tam Ölçekli Sıcaklık. Sürüklenme (≥35kPa) | ±0,5 | ±1 | %FS |
| Telafi Edilmiş Sıcaklık. (≤20KPa) | 0~50 | °C | |
| Telafi Edilmiş Sıcaklık. (≥35kPa) | 0~70 | °C | |
| Çalışma Sıcaklığı | -20~80 | °C | |
| Depolama Sıcaklığı | -40~125 | °C | |
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki daha küçük değeri alın | ||
| Patlama Basıncı | Tam ölçeğin 5 katı | ||
| Uzun Vadeli Kararlılık | %0,2 FS/Yıl | ||
| Diyafram Malzemesi | 316L | ||
| Yalıtım Direnci | ≥200MΩ 100VDC | ||
| Titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||
| Şok | 100g, 11ms | ||
| Tepki Süresi | ≤1ms | ||
| O-halka Contası | Nitril kauçuk veya Floro kauçuk | ||
| Dolum Ortamı | Silikon Yağı | ||
| Ağırlık | ~63g | ||
- Gerekli hava geçirmezlik için çekirdek boyutu ile verici muhafazası arasında uygun uyum sağlayın
- Muhafazayı dikey olarak hizalayın ve dengeleme plakasına zarar vermemek için montaj sırasında eşit basınç uygulayın
- Ölçülen ortam çekirdek diyafram veya muhafaza malzemesi (316L) ile uyumlu değilse özel talimatlar sağlayın
- Hasarı önlemek için sensör diyaframına ellerinizle veya keskin nesnelerle basmaktan kaçının
- Gösterge basınç göbeği portunu atmosfere açık tutun ve su, buhar veya aşındırıcı ortamın girişini önleyin
- Pim kablosu konfigürasyonları için gerçek damar etiketine bakın
Product Highlights
HT26 OEM basınç sensörü çekirdeği: 7 mm yükseklik, paslanmaz çelik yapı, IP65 derecesi. Yüksek kararlılık, ±%0,3 FS doğruluğu, 1 ms tepki süresi. Endüstriyel uygulamalarda gaz/sıvı ölçümü için özelleştirilebilir. 50.000 adet/yıl kapasite.
