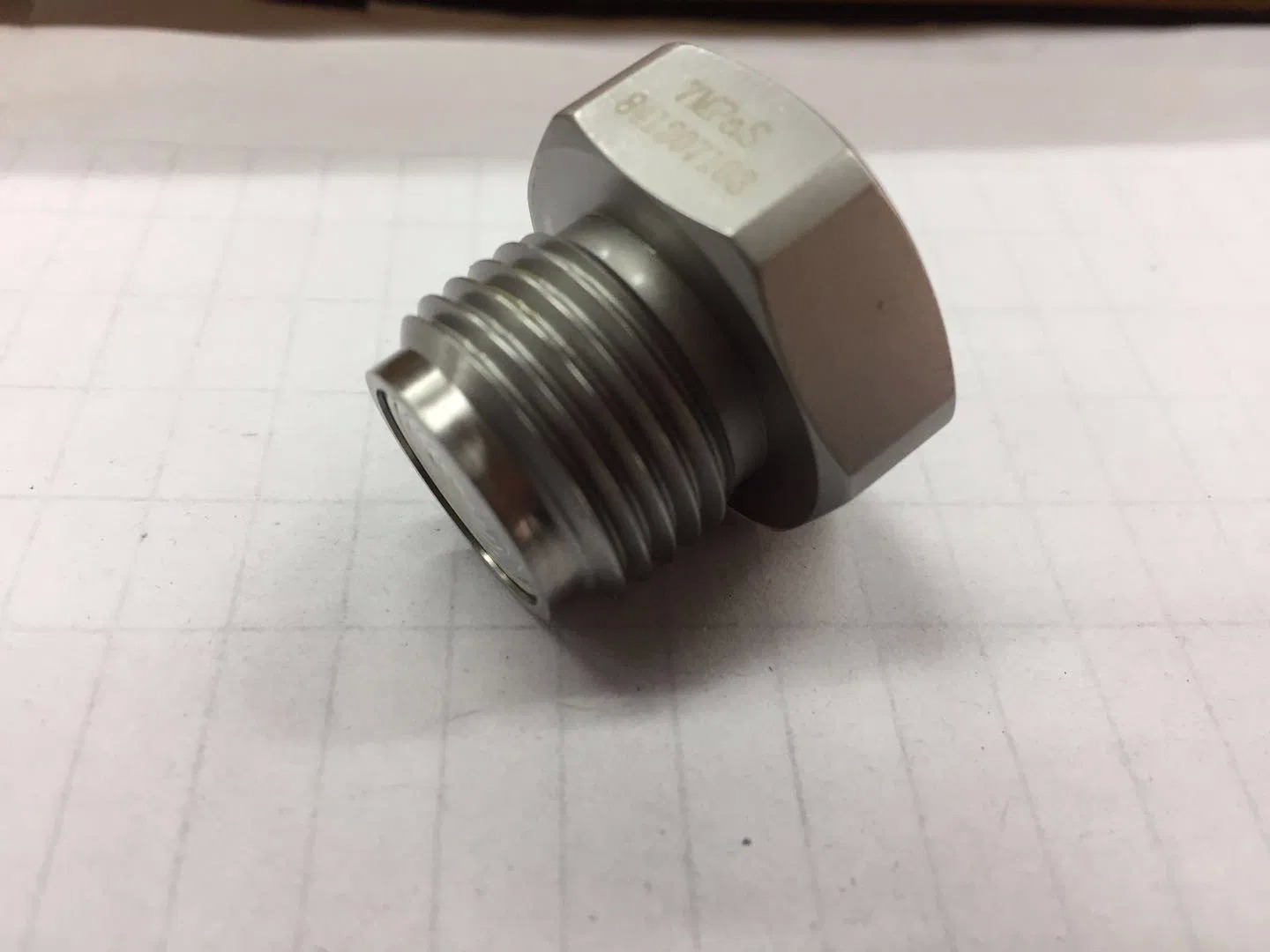

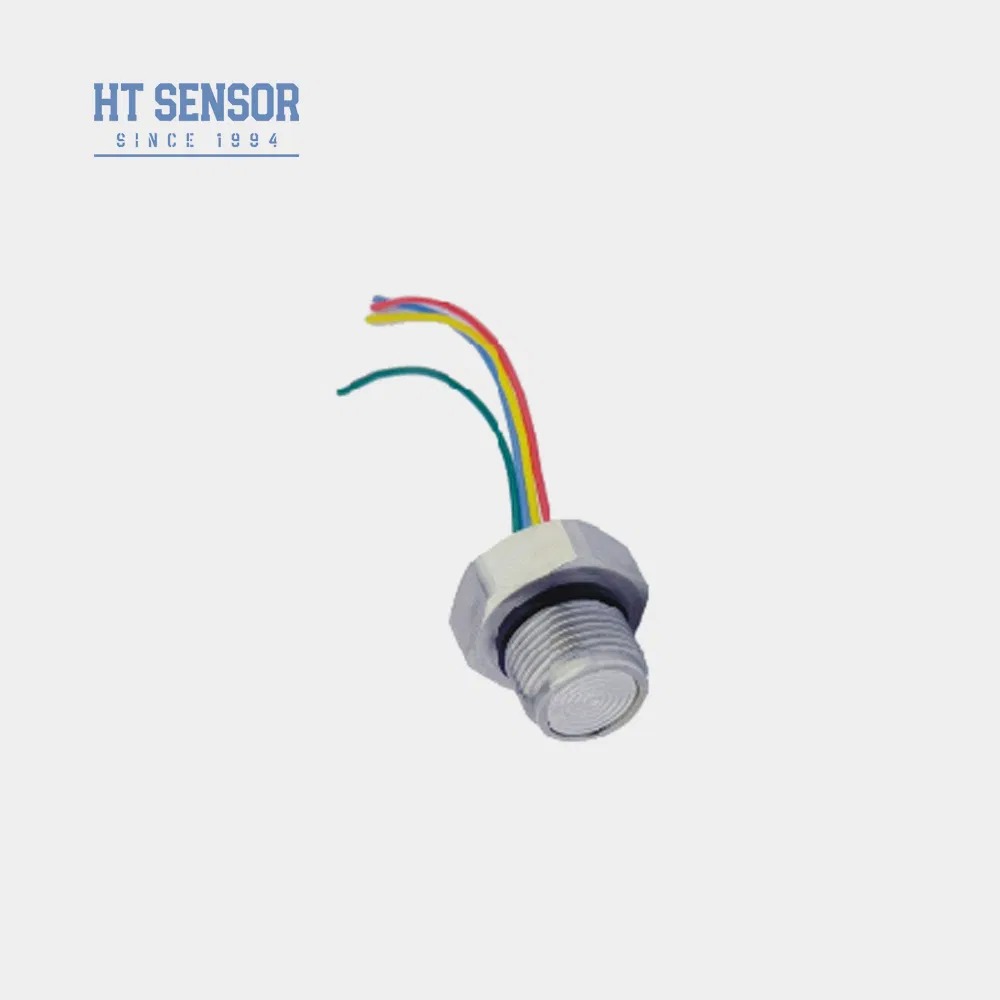

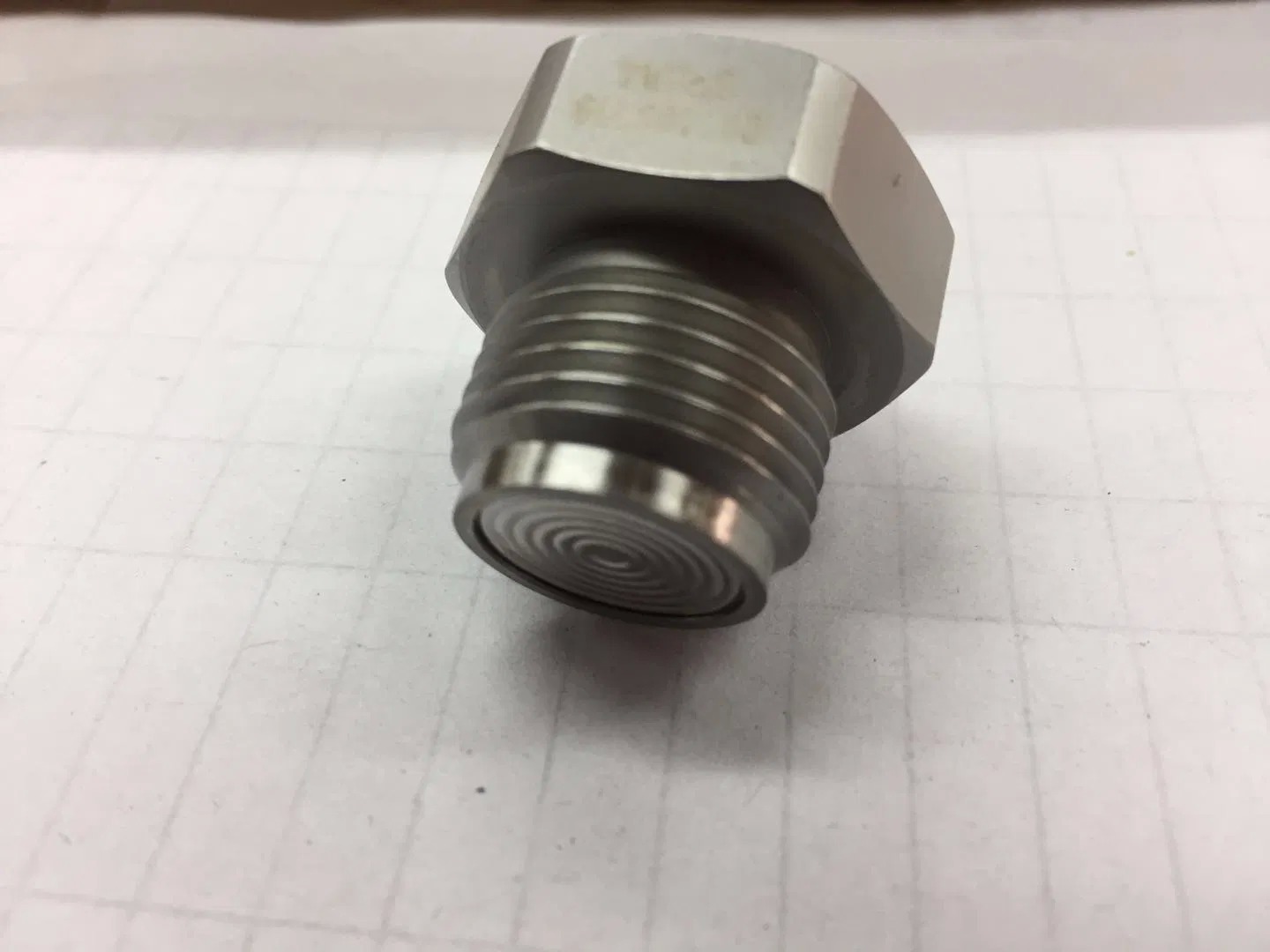

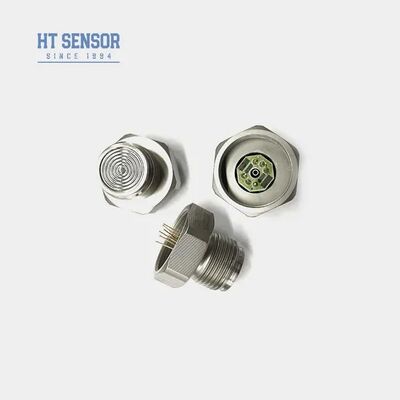

10VDC Güç HT24V Silikon Basınç Algılayıcı Hücre G1/2 Seviye Algılayıcı Akış Basınç Algılayıcı Çekirdek
Product Details
| Çıkış Sinyali: | Analog Tip | Malzeme: | Paslanmaz çelik |
|---|---|---|---|
| Kablo tipi: | Dört Telli | IP Derecelendirmesi: | IP65 |
| Güç Kaynağı: | 10VDC | Konu türü: | G1/2 M20*1,5 1/2NPT |
| Giriş Empedansı: | 4KΩ~20KΩ | Çıktı empedansı: | 2.5kΩ ~ 6kΩ |
| Çalışma Sıcaklığı: | -20~80oC | Depolama Sıcaklığı: | -40~125°C |
| Ağırlık: | ~55g | Diyafram malzemesi: | 316L |
| Vurgulamak |
10VDC HT24V basınç sensörü,Garanti ile G1/2 seviye sensörü,Silikon basınç algılayıcı hücresi |
||
Product Description
HT24V, çok istikrarlı bir difüzyon silikon çipi ile donatılmış bir akıcı diafragma basınç sensörüdür.Kapalı silikon yağı ile korunmuşAkıcı diyafragma yapısı temizleme kolaylığını arttırır ve olağanüstü güvenilirliğe katkıda bulunur, bu da gıda, hijyen,ve sıkı temizlik ve doğruluk standartları gerektiren diğer endüstriler.
- Titanyum ve Hastelloy dahil olmak üzere 316L paslanmaz çelik koruma ve üst düzey diyafragma malzemeleri ile gelişmiş teknoloji
- Sıcaklık telafi ve sıfır noktası düzeltmesi için kalın film devreleri
- Olağanüstü güvenilirlik, tekrar edilebilirlik ve kararlılık

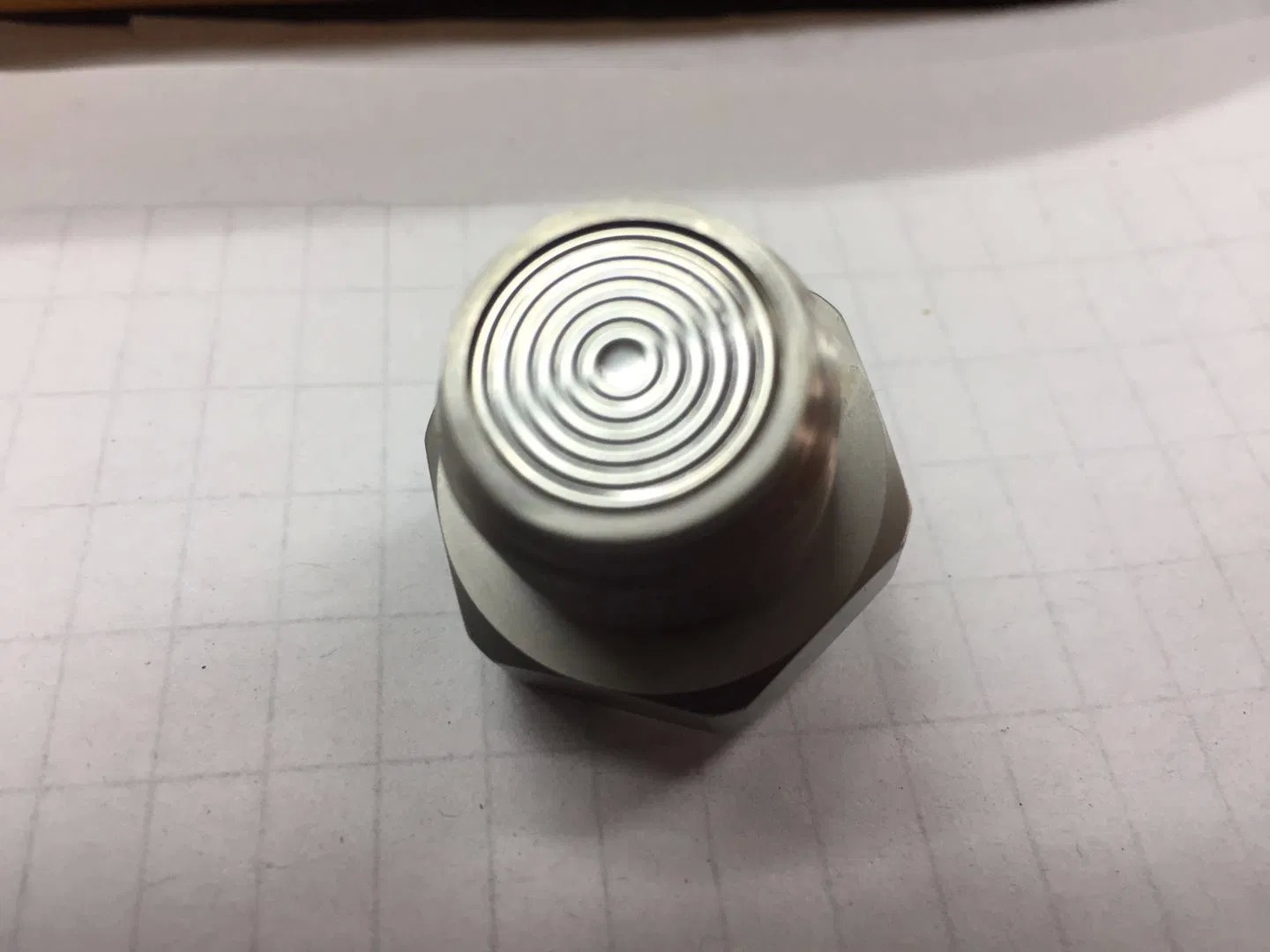

- Temizlik ve bakım kolaylığı için akıntılı diyafragma yapısı
- 316L paslanmaz çelik uyumluluğu ile korozif olmayan gaz ve sıvı basıncının ölçümü
- Gıda ve içecek endüstrisi işleme
- Endüstriyel süreç kontrol sistemleri
- Farmasötik üretim uygulamaları
- Güç kaynağı: ≤10VDC
- Ortak Mod Çıkış Voltajı: Girişin% 50'si (tipik)
- Giriş impedansı: 4KΩ~20KΩ
- Çıkış Impedansı: 2.5KΩ~6KΩ
- Elektrik bağlantısı: 100 mm yüksek sıcaklıklı tel, kağıt bant kablosu
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Mühürlü ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||
| Parametreler | Tip | En fazla. | Birim |
| Doğrusal olmayanlık | ±0.15 | ±0.3 | % F.S |
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S |
| Histeriz | 0.05 | 0.1 | % F.S |
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV |
| Tam ölçekli çıkış (≤20KPa) | 50±1 | 50±2 | mV |
| Tam ölçekli çıkış (≥35kPa) | 100±1 | 100±2 | mV |
| Sıfır Offset Temp. Drift (≤20KPa) | ± 1 | ±2.5 | % F.S |
| Sıfır Offset Temp. Drift (≥35kPa) | ±0.8 | ± 15 | % F.S |
| Tam ölçekli sıcaklık sürüklenmesi (≤20KPa) | ± 1 | ±2 | % F.S |
| Tam ölçekli sıcaklık sürüklenmesi (≥35kPa) | ±0.8 | ± 15 | % F.S |
| Kompensasyonlu sıcaklık (≤20KPa) | 0 ~ 50 | oC | |
| Karşılaştırılmış sıcaklık (≥35kPa) | 0 ~ 70 | oC | |
| Çalışma sıcaklığı | -20~80 | oC | |
| Depolama sıcaklığı | -40~125 | oC | |
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 60MPa arasındaki en küçük değeri alın | ||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||
| Uzun vadeli istikrar | 0.2 % F.S/Yıl | ||
| Diyafram malzemesi | 316L | ||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||
| Titreme | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||
| Şok | 100g, 11ms | ||
| Yanıt Zamanı | ≤1ms | ||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||
| Doldurma Aracı | Silikon Yağı | ||
| Ağırlık | ~ 55g | ||
Parametreler aşağıdaki koşullar altında test edilir: Sabit voltaj 10V ve ortam sıcaklığı 25oC
- Gerekli hava geçirmezliğe ulaşmak için montaj sırasında çekirdek boyutu ve verici konutu arasında uygun bir uyum sağlamak
- Ev montaj sırasında, dikey hizalama korumak ve tıkanıklık veya tazminat plaka zarar önlemek için eşit basınç uygulayın
- Ölçülen ortam çekirdek diyaframı ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verin.
- Deformasyon veya delik açma nedeniyle hasarı önlemek için sensör diyaframına ellerle veya keskin nesnelerle basmaktan kaçının
- Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
- Eğer iğne bağlantıları değişiklik gerektirirse, doğru yapılandırma için gerçek çekirdeğin üzerindeki etikete bakın
Product Highlights
10VDC güce, IP65 derecesine ve %0,2 FS/yıl stabiliteye sahip HT24V silikon basınç sensörü. Gıda/ilaç uygulamalarında kolay temizlik için gömme 316L paslanmaz çelik diyaframa sahiptir. 50.000 adet/yıl üretim kapasitesi ile özelleştirilebilir.
