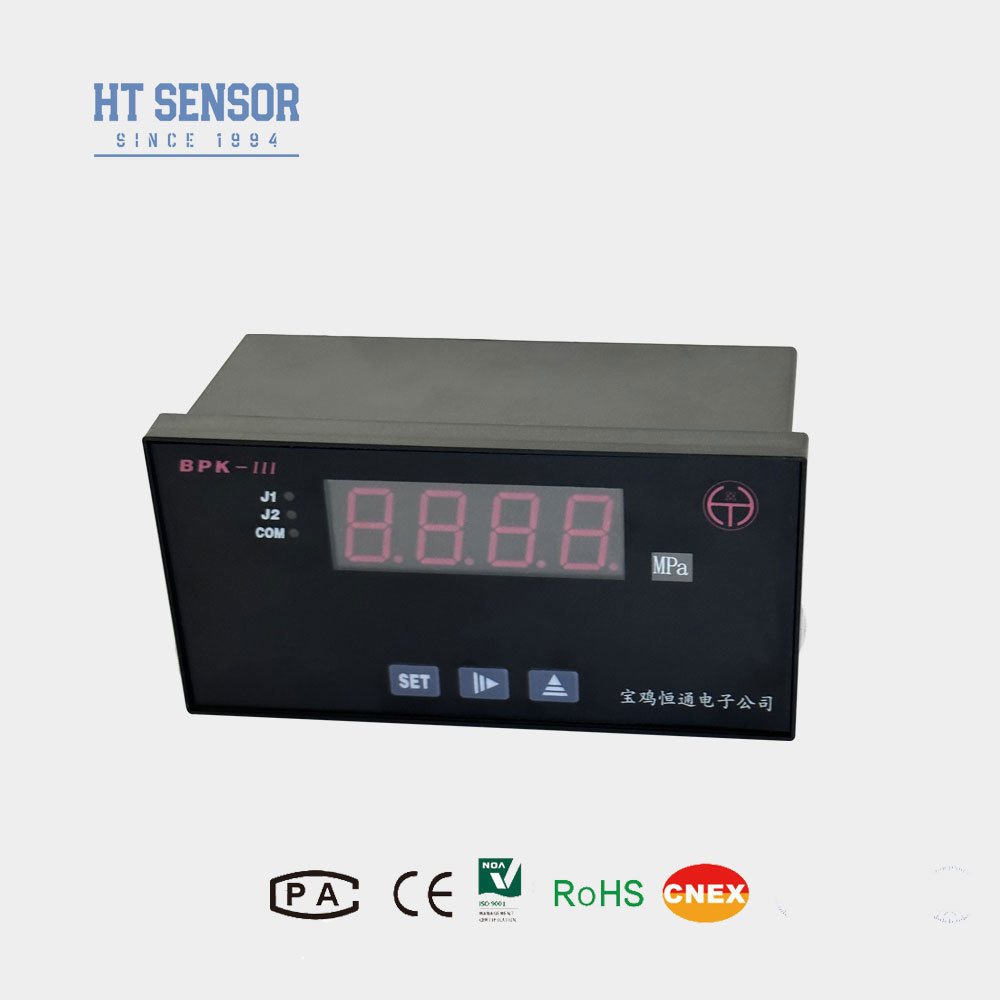

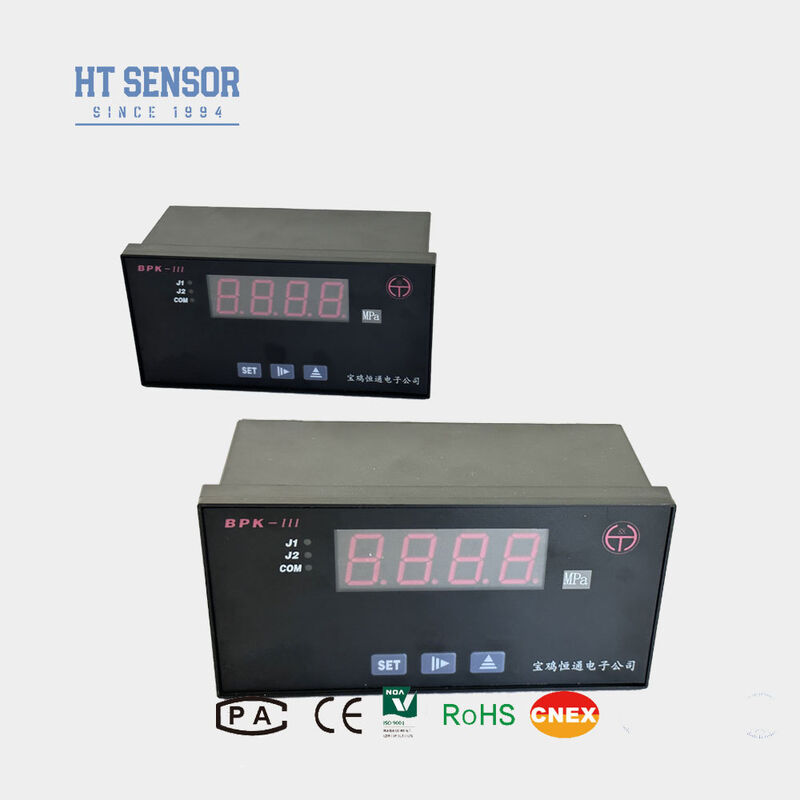

BPK-III Çoklu Tip Giriş Basınç Göstergesi Sıcaklık Göstergesi Anahtar Ekran Enstrümanı
Product Details
| Model NO.: | BPK-IIIN | Ölçüm Aralığı: | Orta basınç ölçer |
|---|---|---|---|
| Çıkış: | 4-20mA /0-20mA | Anahtar: | 2 NOKTALI ANAHTAR |
| Giriş: | PT100. 4-20mA VE benzeri | Besleme gerilimi: | 220VAC /24VDC(±%10) |
| Maksimum Akım: | 3A (Dirençli yük), 0,3A (İndüktif yük) | Panel boyutu: | 152+0,8×76+0,7 (BPK-IIIS) |
| Vurgulamak |
BPK-III basınç göstergesi,Temperatör anahtarı garanti ile,Silikon basınç sensörü girişi |
||
Product Description
- Çoklu RTD, termokupl veya standart giriş sinyali seçenekleri mevcuttur
- Doğrusal olmayan sinyaller için ekran kapsam kalibrasyonu ve doğrusal sinyaller için ayarlama özelliği
- 12 bit çözünürlük ve ayarlanabilir kapsama sahip izole iletim çıkışı
- Yüksek/düşük, yüksek/yüksek-yüksek veya düşük/düşük-düşük alarm eylem türleri için yapılandırılabilen iki röle çıkışı
- Besleme voltajı: 220VAC / 24VDC (±%10)
- Ortam sıcaklığı: 0~50°C
- Bağıl nem: ≤%85 aşındırıcı olmayan gaz ortamı
| Giriş Sinyali Kodu | Giriş Sinyali | Görüntüleme Kapsamı | Çözünürlük | Kesinlik | Giriş Empedansı |
|---|---|---|---|---|---|
| 00 | T TC | 0~400°C | 1°C | %0,2 | 100 bin |
| 01 | GTC | 0~1600°C | 1°C | %0,2 | 100 bin |
| 02 | J TC | 0~1200°C | 1°C | %0,2 | 100 bin |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | %0,2 | 100 bin |
| 04 | BTC | 350~1800°C | 1°C | %0,2 | 100 bin |
| 05 | STC | 0~1600°C | 1°C | %0,2 | 100 bin |
| 06 | K TC | 0~1300°C | 1°C | %0,2 | 100 bin |
| 07 | VESAİRE | 0~900°C | 1°C | %0,2 | 100 bin |
| 08 | Pt100 RTD | -200.~600.0°C | 0,1°C | %0,2 | (0.2mA) |
| 09 | Cu50 RTD | -50.0~150.0°C | 0,1°C | %0,2 | (0.2mA) |
| 10 | 0~375Ω uzaktan basınç | Kapsamın alt ve üst sınırı -1999'dan 9999'a kadar ayarlanabilir | Ekran kapsamı, 16 bit A/D örneği kullanılarak -1999'dan 9999'a kadar süreklidir | %0,2 | (0.2mA) |
| 11 | 0~75mV akım bölücü | %0,1 | 100 bin | ||
| 12 | 0~30mV | %0,1 | 100 bin | ||
| 13 | 0~5V standart sinyal | %0,1 | 100 bin | ||
| 14 | 1~5V standart sinyal | %0,1 | 100 bin | ||
| 15 | 0~10V standart sinyal | %0,1 | 100 bin | ||
| 16 | 0~10 mA standart sinyal | %0,1 | 20Ω | ||
| 17 | 0~20 mA standart sinyal | %0,1 | 20Ω | ||
| 18 | 4~20 mA standart sinyal | %0,1 | 20Ω |
| Çıkış Sinyalinin İletilmesi | Akım Çıkışı | İletim Kapsamı | İzole Gerilim | Maks. Çözünürlük | Kesinlik | Yük Kapasitesi | Açık Devre Gerilimi |
|---|---|---|---|---|---|---|---|
| 00 | 4~20 mA | Kapsam dahilindeki verileri standart akım sinyaline iletin | 1500V | 12 bit | %0,3 | ≤500Ω | 15V |
| 01 | 0~20mA |
| Gerilim | klima | DC | klima | DC | klima | DC | Röle Ömrü |
|---|---|---|---|---|---|---|---|
| 250V/120V | 120V/48V | <48V | >100000 kez | ||||
| Maks. akım (Dirençli yük) | 3A | 2A | 4A | 3A | 5A | 4A | |
| Maks. akım (Endüktif yük) | 0,3A | 0.2A | 0,4A | 0,3A | 0,5A | 0,4A |
- Vericiler için harici DC24V/30mA güç kaynağı özelliği
- Termokupl sensörleri için otomatik sıcaklık dengeleme fonksiyonu
- Bağlantı kesilmesi koruma fonksiyonu
| Modeli | Anahat Boyutu | Panel Çıkış Boyutu (mm) | Not |
|---|---|---|---|
| BPK-IIIS1 | 160×80×80 (Yatay) | 152+0,8×76+0,7 | |
| BPK-IIIS2 | 96×48×112 (Yatay) | 92+0,7×44+0,5 | |
| BPK-IIIIN1 | 80×160×80 (Dikey) | 76+0,7×152+0,8 | |
| BPK-IIIIN2 | 48×96×112 (Dikey) | 44+0,5×92+0,7 | |
| BPK-IIIF1 | 96×96×112 (Kare) | 92+0,7×92+0,7 | |
| BPK-IIIF2 | 48×48×108 (Kare) | 44+0,5×44+0,5 | J2 alarm lambalı, J2 rölesiz |
| BPK-IIIF3 | 72×72×112 | 67+0,7×67+0,7 |
