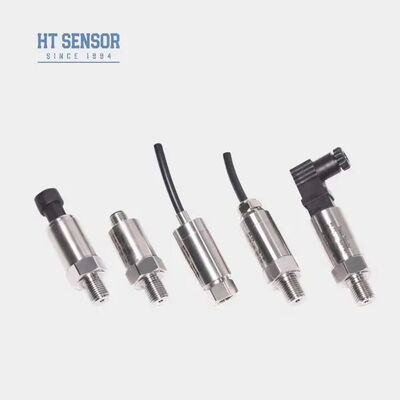

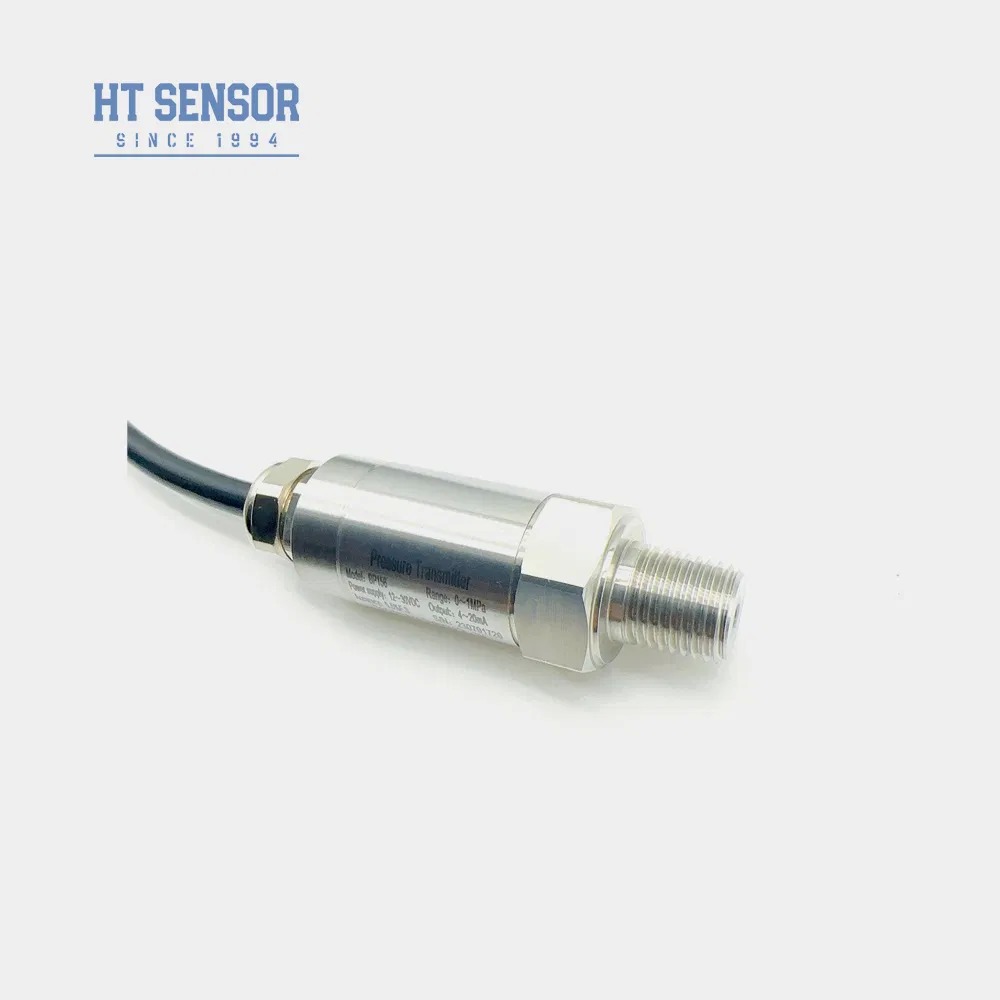

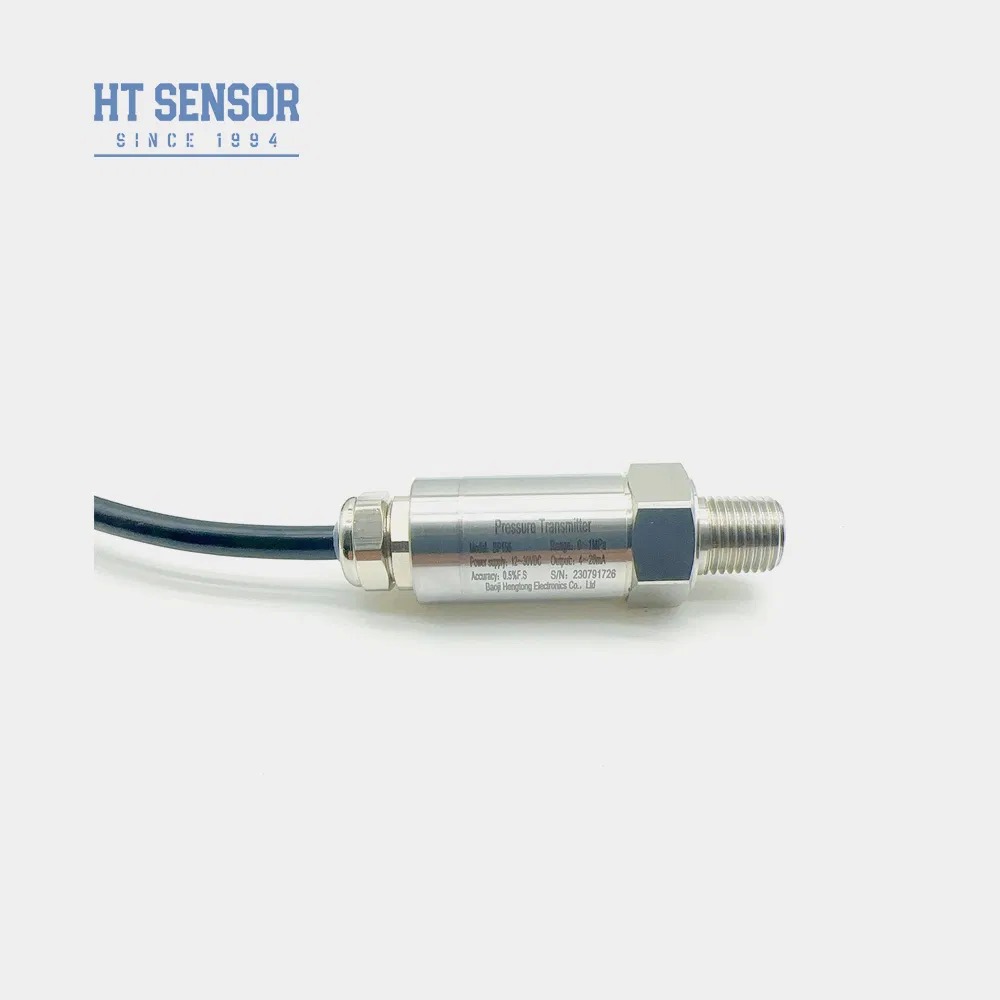

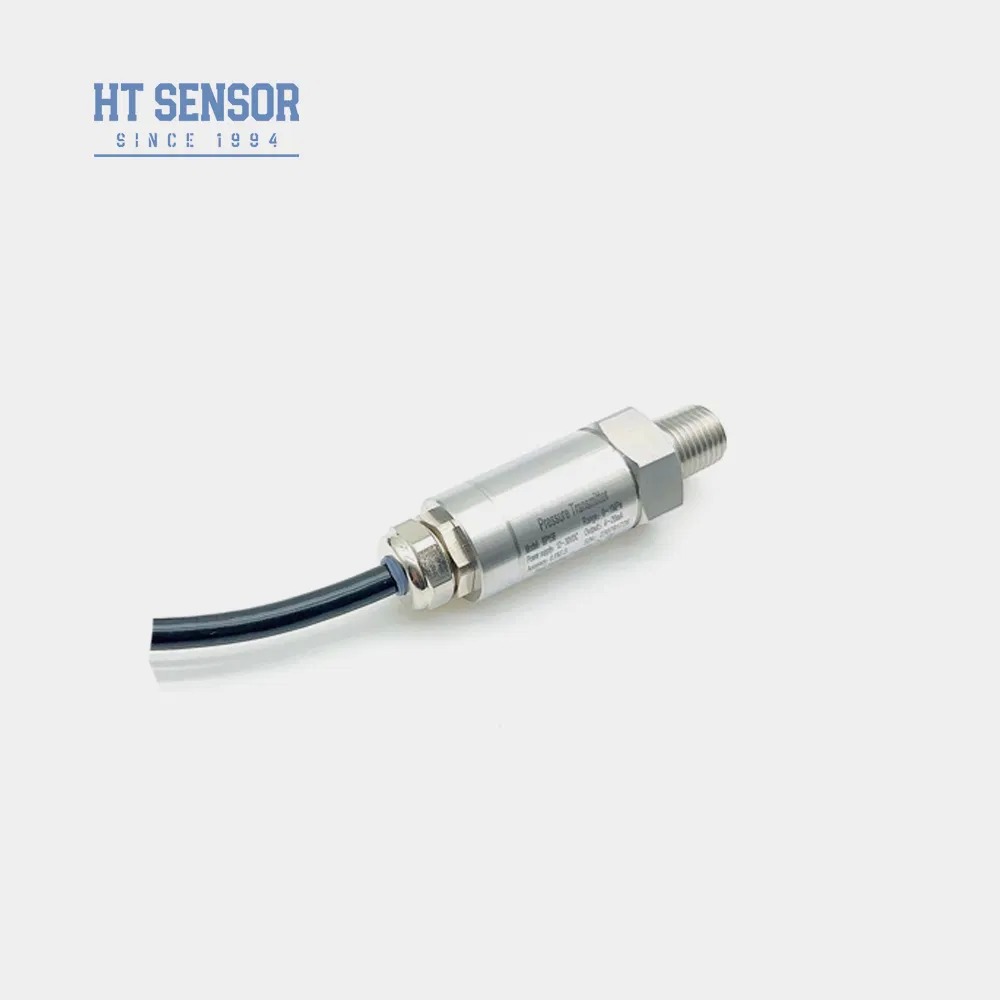

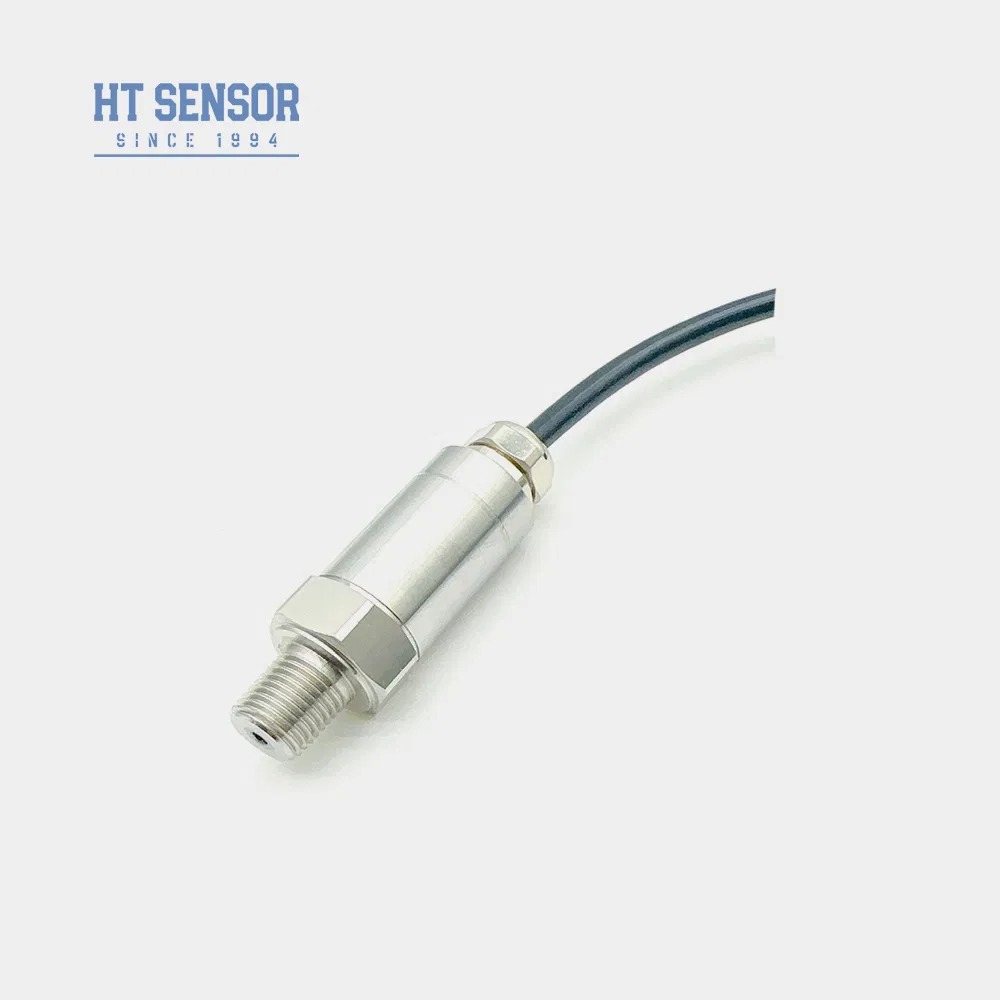

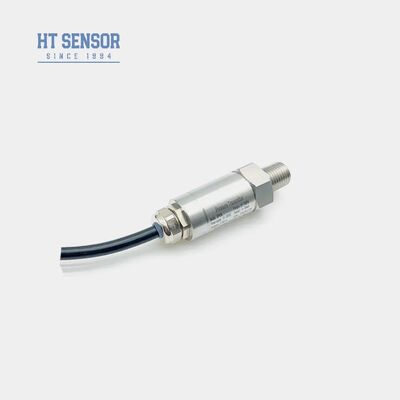

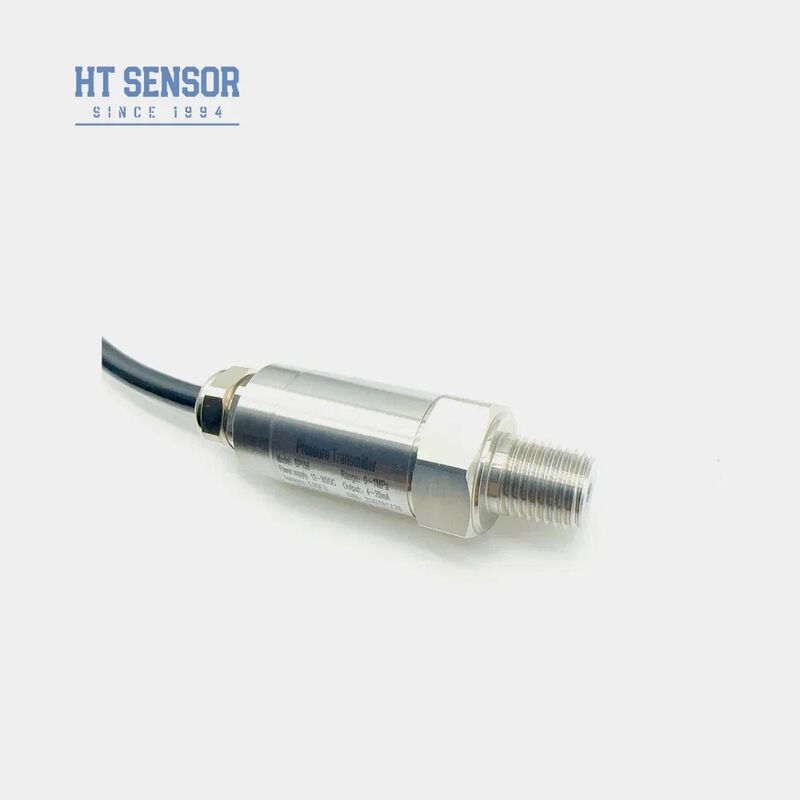

Yüksek hassasiyetli silikon basınç verici hava basıncı sensörü HT sensörü ile endüstriyel
Product Details
| Model NO.: | BP156 | Ölçüm Ortamı: | Gaz ve Sıvı |
|---|---|---|---|
| Basınç aralığı: | 0kPa~10kPa...40MPa | IP Derecelendirmesi: | IP65 |
| Basınç Tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç | Çalışma sıcaklığı.: | -20°C~80°C |
| Aşırı Yük Kapasitesi: | ≤ Nominal aralığın 1,5 katı | Doğruluk @ 25ºC: | ±% 0.25 (tip) ±% 0.5 (maks.) |
| Uzun vadeli istikrar: | ±%0.1 FS/Yıl (Tip) ±%0.2 FS/Yıl (maks.) | Diyafram malzemesi: | 316L |
| Yalıtım Direnci: | 100mΩ 100vdc | Ağırlık: | ~0.25kg |
| Vurgulamak |
Yüksek hassasiyetli silikon basınç sensörü,Endüstriyel hava basıncı verici,HT sensör basınç verici |
||
Product Description
- Paslanmaz çelik konstrüksiyonla geniş ölçüm aralığı
- Çoklu basınç arayüzü konfigürasyonları mevcuttur
- Tamamen paslanmaz çelik yapıyla IP65 koruma derecesi
- Sıfır ve tam ölçekli kalibrasyon özelliği
- Yüksek hassasiyetli ölçüm doğruluğu
- 316L paslanmaz çelik kullanılarak aşındırıcı olmayan gazların ve sıvıların basınç ölçümü
- Denizcilik ve havacılık endüstrisi uygulamaları
- Petrol, kimya, metalurji, enerji üretimi ve hidrolojide endüstriyel proses izleme
- Hidrolik ve pnömatik kontrol sistemleri
| Ölçüm Aralığı | 0kPa ~ 10kPa…40MPa |
|---|---|
| Basınç Tipi | Gösterge Basıncı, Mutlak Basınç, Kapalı Basınç |
| Aşırı Yük Kapasitesi | ≤ Nominal aralığın 1,5 katı |
| Doğruluk @ 25°C | ±%0,25 (Tip.) ±%0,5 (Maks.) |
| Tekrarlanabilirlik ve Histerezis | %0,02 FS(Tip.) %0,05 FS(Maks.) |
| Uzun Vadeli İstikrar | ±%0,1 FS/Yıl(Tip.) ±%0,2 FS/Yıl(Maks.) |
| Sıfır Noktası Sıcaklık Kayması | ±%0,02FS/°C(≤100KPa) ±%0,01FS/°C(>100KPa) |
| Tam Ölçekli Sıcaklık Kayması | ±%0,02FS/°C(≤100KPa) ±%0,01FS/°C(>100KPa) |
| Frekans Tepkisi | 2.4KHz |
| Kompanzasyon Sıcaklığı | 0-70°C(≤10MPa, özelleştirilebilir) |
| Çalışma Sıcaklığı | -20°C~80°C |
| Depolama Sıcaklığı | -40°C~120°C |
| Titreşim Direnci | 10g, 55Hz ~ 2kHz |
| Muhafaza Malzemesi | 304, 316L |
| Diyafram Malzemesi | 316L |
| Yalıtım Direnci | 100MΩ 100VDC |
| Patlamaya Dayanıklı Derecelendirme | Ex ia IIC T6 Ga |
| Koruma Derecesi | IP65 |
| O-Ring Contası | Floro kauçuk |
| Ağırlık | ~0.25kg |
| Çıkış Sinyali | Besleme Gerilimi | Çıkış Türü |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel | |
| 0/1~5V 0/1~10V 0,5~4,5V |
5VDC |
- Ölçülen ortamın ürünle temas eden malzemelerle uyumlu olduğundan emin olun
- Patlamaya dayanıklı modeller dijital ekran kafalarını içermez
- LCD veya LED ekranlı vericiler ≥20VDC güç kaynağı gerektirir
- Yıldırımdan korunma cihazlarını takın ve güvenilir çalışma için uygun topraklamayı sağlayın
- -20°C'nin altındaki çalışma sıcaklıkları için EPDM O-halka contalarını seçin
- Varsayılan kablo uzunluğu 1,5 m'dir (polietilen malzeme)
- Titreşim, darbe veya elektromanyetik girişime ilişkin özel gereksinimleri belirtin
| BP15X | Analog Basınç Transmitteri |
|---|---|
| Kod | Anahat İnşaat |
| 5 | Packard fişi |
| 6 | Yalıtılmış Doğrudan Çıkış Kablosu 1,5 metre |
| 7 | Mini Hirschmann Konektörü |
| 8 | Büyük Hirschmann Konektörü |
| Ölçüm Aralığı | 0kPa ~ 10kPa…5MPa (0-X)Kpa veya MPa | X: Gerçek Ölçüm Aralığı |
| Kod | Güç Kaynağı |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Diğer |
| Kod | Çıkış Sinyali |
| S1 | 4~20 mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10 mADC |
| S5 | 0~20 mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Kod | Basınç Bağlantısı |
| J1 | M20×1,5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Diğerleri (¢50,4 Flanş) |
| Kod | Elektrik Bağlantısı |
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Kablo Yalıtımlı Çıkışı 1,5 metre |
| B4 | Diğer |
| Kod | Basınç Tipi |
| G | Gösterge Basıncı |
| A | Mutlak Basınç |
| S | Kapalı Referans Basıncı |
Product Highlights
BP156 Yüksek Doğruluklu Silikon Basınç Verici Ürüne Genel Bakış BP156 basınç vericisi, sinyal ölçüm elemanı olarak HT serisi silikon basınca dayanıklı izolasyon membranı yağla doldurulmuş çekirdek teknolojisini kullanır. Sinyal işleme devresi, sensör sinyallerini standart çıkış sinyallerine dönüşt...
