Büyük Diyafram Yüksek Sıcaklık Seviyesi Basınç Verici Basınç Sensörünü Takmak için 1.5" Kelepçe
BP93420-IQ Basınç Transmitteri
Ürün Tanıtımı

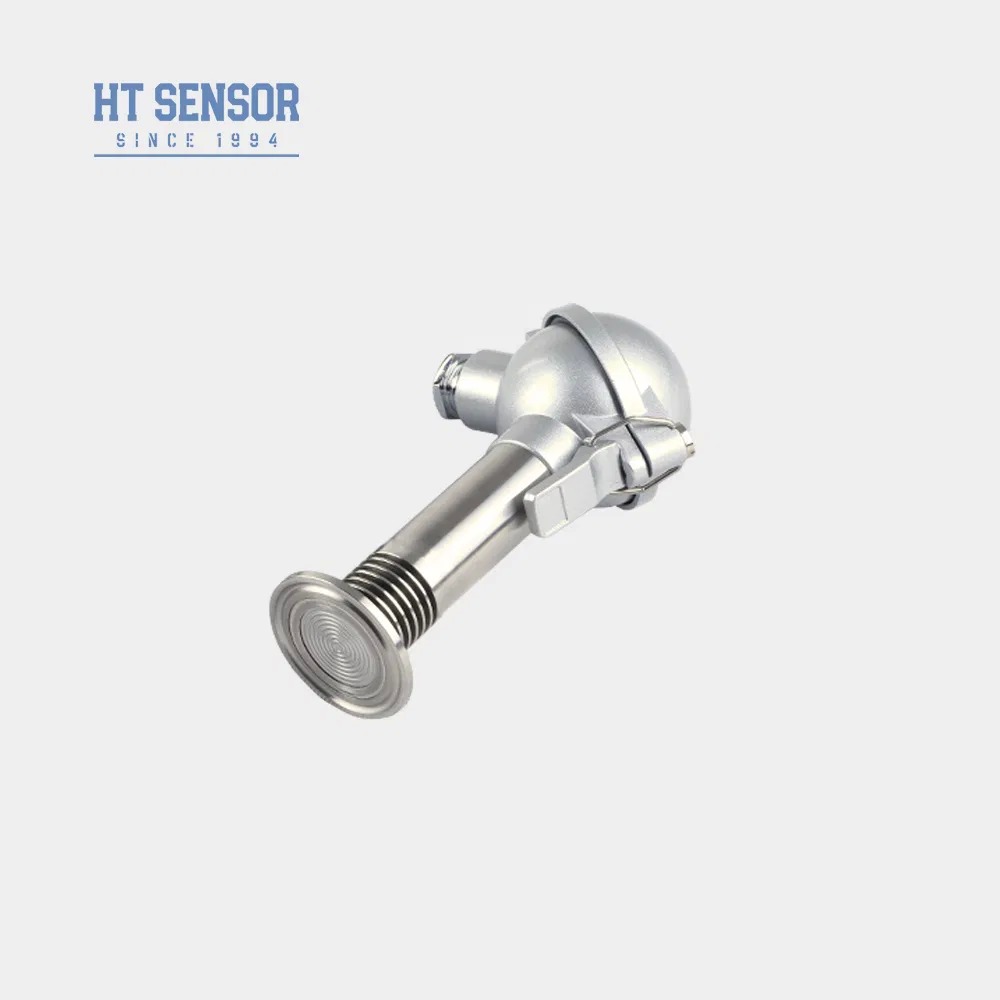

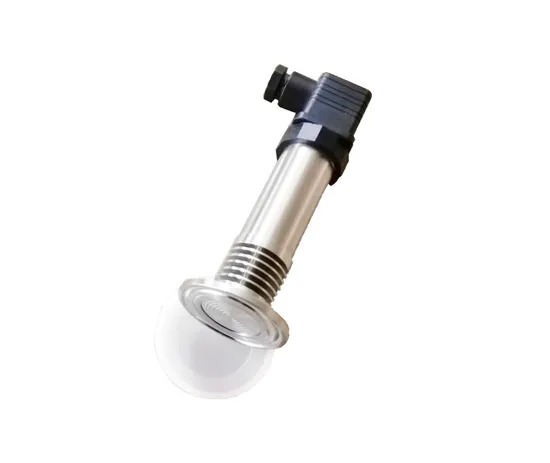

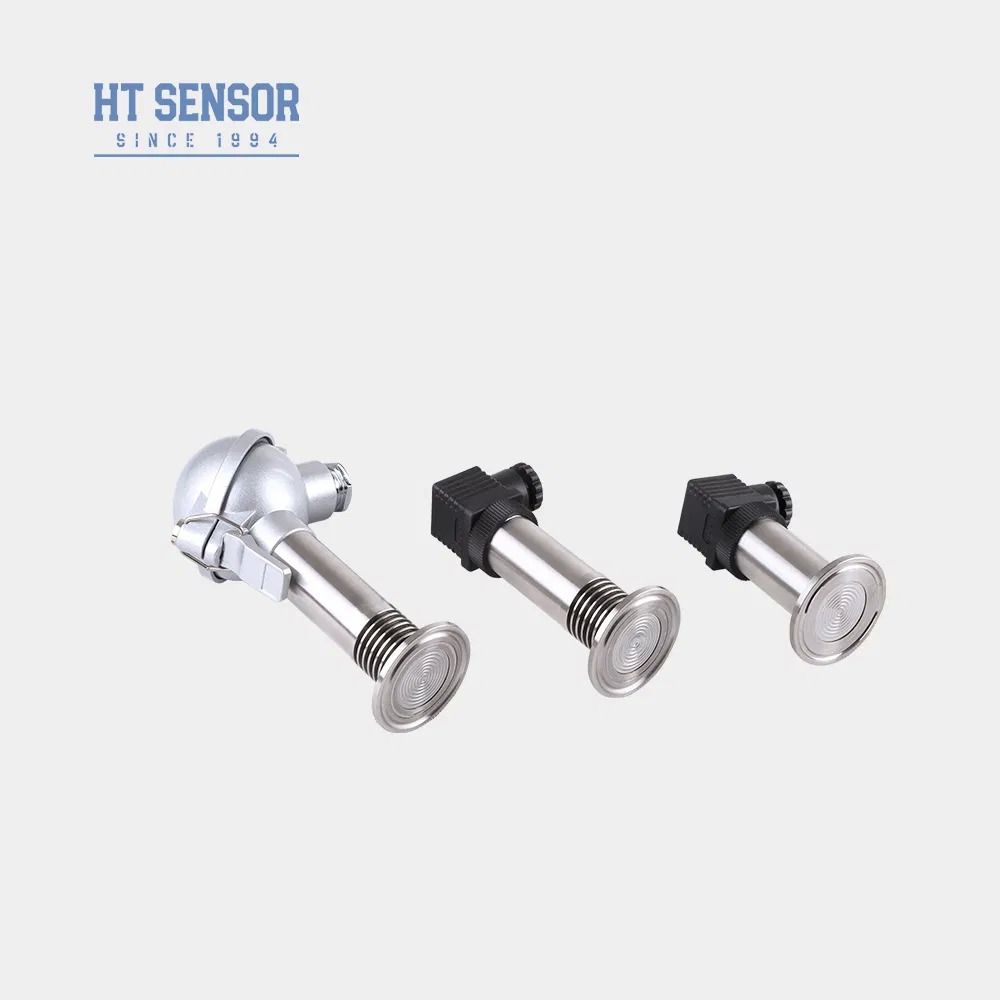

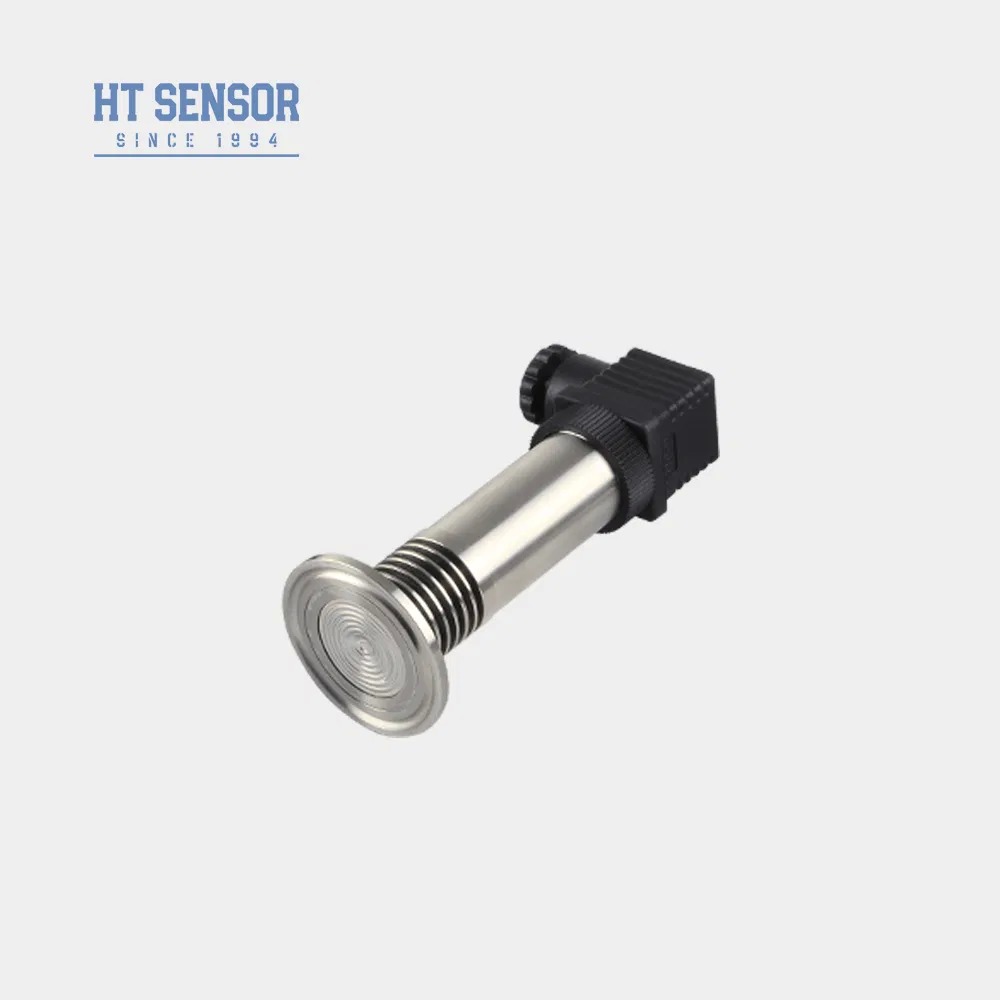

BP93420-IQT Büyük diyaframlı yüksek sıcaklık vericisini takmak için 1,5 mm kelepçe. Sinyal işleme devresi, sensör sinyalini standart bir çıkış sinyaline dönüştüren paslanmaz çelik bir muhafazanın içine yerleştirilmiştir. Bu basınç vericisi öncelikle yüksek hijyen koşullarının gerekli olduğu yerlerde kullanılmakta olup hijyenik ortamlarda güvenilir ve doğru basınç ölçümleri sağlamaktadır.
Ürün Özellikleri
- Çeşitli basınç arayüzü seçenekleri
- Orta ölçekli ölçeklenmeyi önlemek amacıyla hijyenik uygulamalar için tasarlanmıştır
- Tamamen paslanmaz çelik yapıyla yüksek doğruluk
- Temizlemesi kolay
Uygulamalar
- 316L ile aşındırıcı olmayan gaz ve sıvıların ölçümü için uygundur
- Çevre koruma ve kimya endüstrileri için ideal
- Denizcilik ve havacılık endüstrilerinde kullanılır
- Tıbbi, biyofarmasötik ve gıda hijyeni endüstrilerinde kullanıma çok uygundur
Performans Parametreleri
| Ölçüm Aralığı |
0~35Kpa…~3.5MPa |
| Basınç Tipi |
Gösterge Basıncı, Mutlak Basınç, Kapalı Basınç |
| Aşırı yük |
Nominal aralığın ≤ 1,5 katı |
| Doğruluk @ 25°C |
±%0,25 (Tipik) ±%0,5 (Maksimum) |
| Tekrarlanabilirlik |
%0,1FS |
| Histerezis |
%0,1FS |
| Uzun Vadeli İstikrar |
±%0,1FS/Yıl(Tipik) ±%0,2FS/Yıl(Maksimum) |
| Sıfır Noktası Sıcaklık Kayması |
±%0,02FS/°C(≤100KPa) ±%0,01FS/°C(>100KPa) |
| Tam Ölçekli Sıcaklık Kayması |
±%0,02FS/°C(≤100KPa) ±%0,01FS/°C(>100KPa) |
| Frekans Tepkisi |
2.4KHz |
| Kompanzasyon Sıcaklığı |
-20-70°C(≤10mpa, özelleştirilebilir) |
| Çalışma Sıcaklığı |
-20°C~80°C |
| Depolama Sıcaklığı |
-40°C~120°C |
| Titreşim |
10g,55Hz ~ 2kHz |
| Muhafaza Malzemesi |
304,316L |
| Diyafram Malzemesi |
316L |
| Yalıtım Direnci |
100MΩ 100VDC |
| Patlamaya Dayanıklı Derecelendirme |
Ex db IIC T6 Gb |
| Koruma Derecesi |
IP65 |
| O-Ring Contası |
Floro kauçuk |
| Ağırlık |
~0.55kg |
Çıkış Sinyali Özellikleri
| Çıkış Sinyali |
Besleme Gerilimi |
Çıkış Türü |
| 4~20mA |
12~30VDC |
2/3/4 tel |
| 0~10/20mA |
|
3 tel |
0/1~5V
0/1~10V
0,5~4,5V |
5VDC |
|
| RS485 İletişim Protokolü |
3.6~30V / Pil |
4 tel |
Seçim Örnekleri
Sipariş Kılavuzu
BP93420XX Basınç Transmitteri
Anahat İnşaat
| IB |
Genel Basınç Verici |
| IX |
Ekran Basınç Transmitteri |
| IE |
Darbeye Dayanıklı Havacılık Basınç Transmitteri |
| IIC/III |
Endüstriyel Genel/Ekran Basınç Transmitteri |
| EĞER |
Neme dayanıklı Basınç Transmitteri |
| IIE/IIIE |
Genel/Ekran Basınç Transmitteri |
| İÇİNDE |
Klimaya Özel Basınç Verici |
| entegre devre |
Yüksek Sıcaklık Basınç Verici |
| IQ/IQT |
Büyük Diyafram / Yüksek Sıcaklık Basınç Verici |
Ölçüm Aralığı
-100kPa…0kPa ~ 35kPa…3.5MPa
(0-X)Kpa veya MPa | X: Gerçek Ölçüm Aralığını Gösterir
Güç Kaynağı
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Diğer |
Çıkış Sinyali
| S1 |
4~20 mADC |
| S2 |
1~5VDC |
| S3 |
0~5VDC |
| S4 |
0~10 mADC |
| S5 |
0~20 mADC |
| S6 |
0~10VDC |
| S7 |
0.5~4.5VDC |
Elektrik Bağlantısı
| B1 |
Hirschmann |
| B2 |
PG7 Fişi |
| B3 |
Yalıtımlı Kablo Çıkışı |
| B4 |

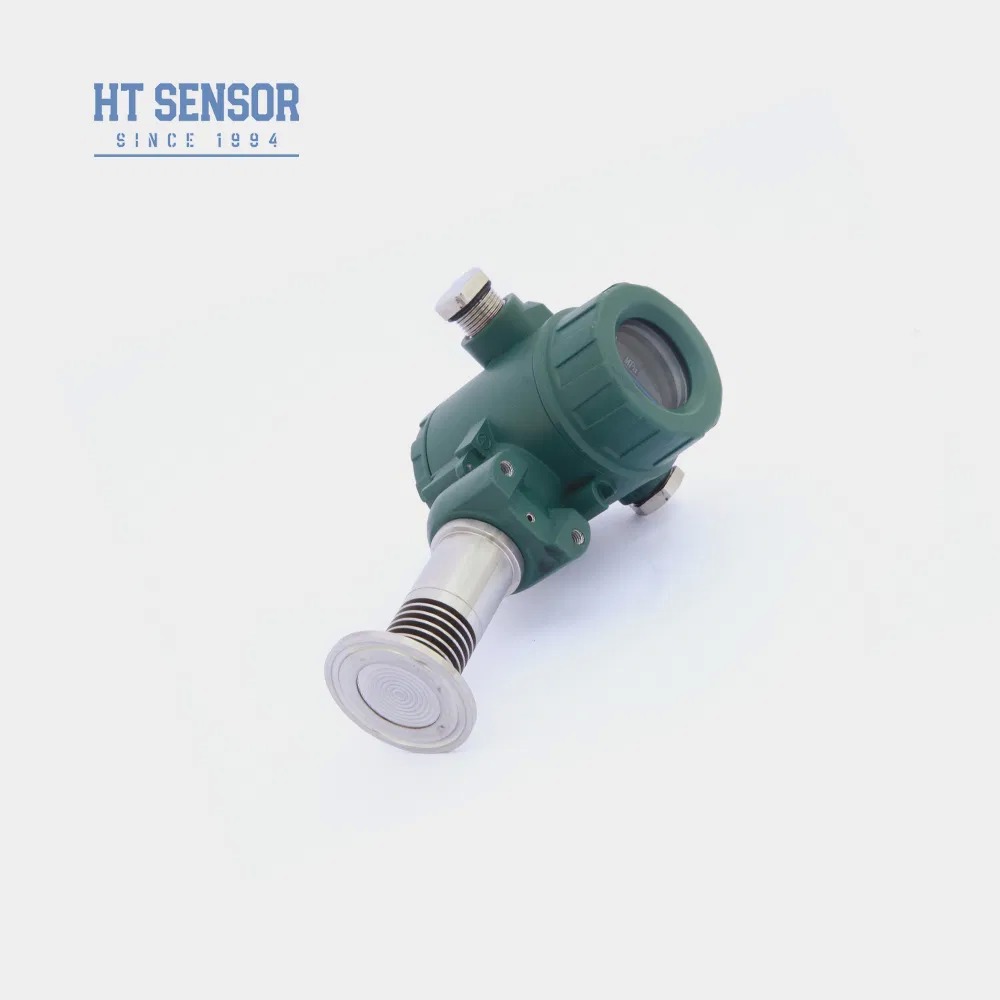

2088 Endüstriyel Kasa |
| B5 |
2088 Ekranlı Endüstriyel Kasa |
| B6 |
Diğer |
Basınç Tipi
| G |
Gösterge Basıncı |
| A |
Mutlak Basınç |
| S |
Kapalı Referans Basıncı |
Sipariş İpuçları
- Ürünü seçerken lütfen ölçülecek ortamın ürünün temas eden kısımlarıyla uyumlu olmasına dikkat edin.
- Sipariş verirken patlamaya dayanıklı tipteki ürünlerin dijital ekran kafaları içermediğini lütfen unutmayın.
- LCD veya LED ekran kafasına sahip vericiler sipariş ederken vericinin güç kaynağı 20VDC'den düşük olmamalıdır.
- Ürünün güvenilir şekilde çalışmasını sağlamak için kullanıcıların sahada yıldırımdan korunma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
- Floro kauçuk O-halkanın nominal çalışma sıcaklığı aralığı -20°C ila 250°C'dir. Ürünün çalışma sıcaklığı -20°C'nin altında olduğunda EPDM O-ring conta seçilmesi gerekmektedir.
- Varsayılan kablo uzunluğu 1,5 m'dir ve üç malzeme seçeneği mevcuttur. Belirtilmediği takdirde polietilen kablo malzemesi ile birlikte verilecektir. Farklı bir kablo malzemesine ihtiyacınız varsa lütfen siparişte belirtiniz.
- Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekansı girişimi gibi özel gereksinimler için lütfen firmamıza bilgi veriniz ve siparişte belirtiniz.
Şirket Bilgileri
Sıkça Sorulan Sorular
S: Basınç sensörü vericilerinizin özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans. Özelleştirme mevcut.
S: Özel özellikleri özelleştirebilir miyim?
C: Evet, mühendislerimiz ürünleri belirli ihtiyaçlara göre uyarlayabilir. OEM ve ODM hizmeti veriyoruz.
S: Üretim kapasiteniz nedir?
C: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü vericisi üretebilmektedir, dolayısıyla büyük ölçekli siparişlerin ihtiyaçlarını tam olarak karşılayabilecek kapasiteye sahibiz. Ancak sorunsuz üretim ve teslimat planlaması sağlamak için satış ekibimizle önceden iletişime geçmeniz tavsiye edilir.
S: Tipik teslimat süresi nedir?
C: Standart modeller için 5~8 iş günü. Kişiye özel ürünler farklılık gösterebilir.
Soru: Ürünlerin fiyatı nasıl? Herhangi bir indirim var mı?
C: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
S: Ürünlerinizin garantisi nedir? Ve satış sonrası servis?
C: Garanti süremiz sevkıyattan sonra 24 aydır ve satış sonrası ekibimiz sorularınıza 24 saat içinde yanıt verecektir; PC ağı üzerinden uzaktan talimat her zaman mevcuttur.
