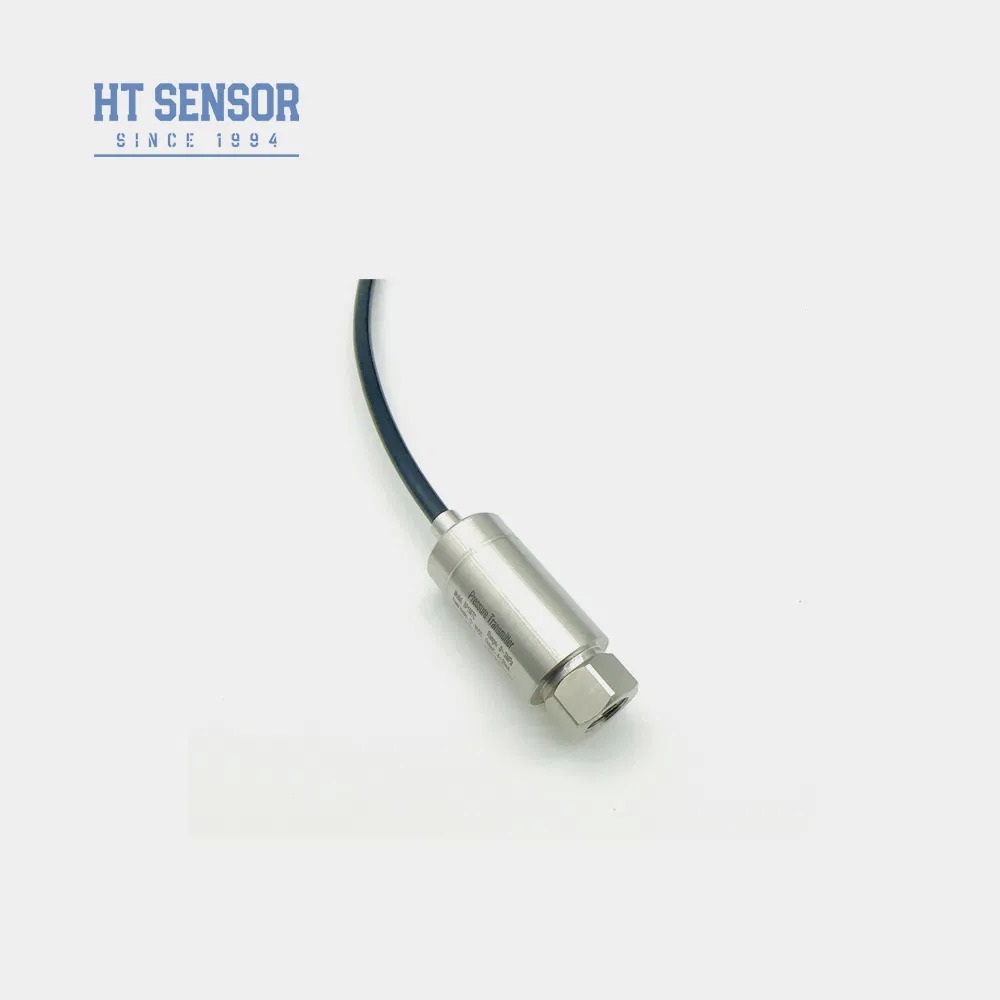

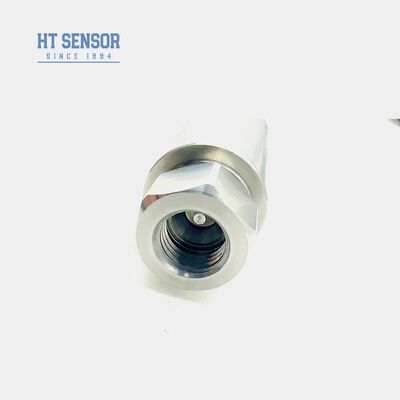

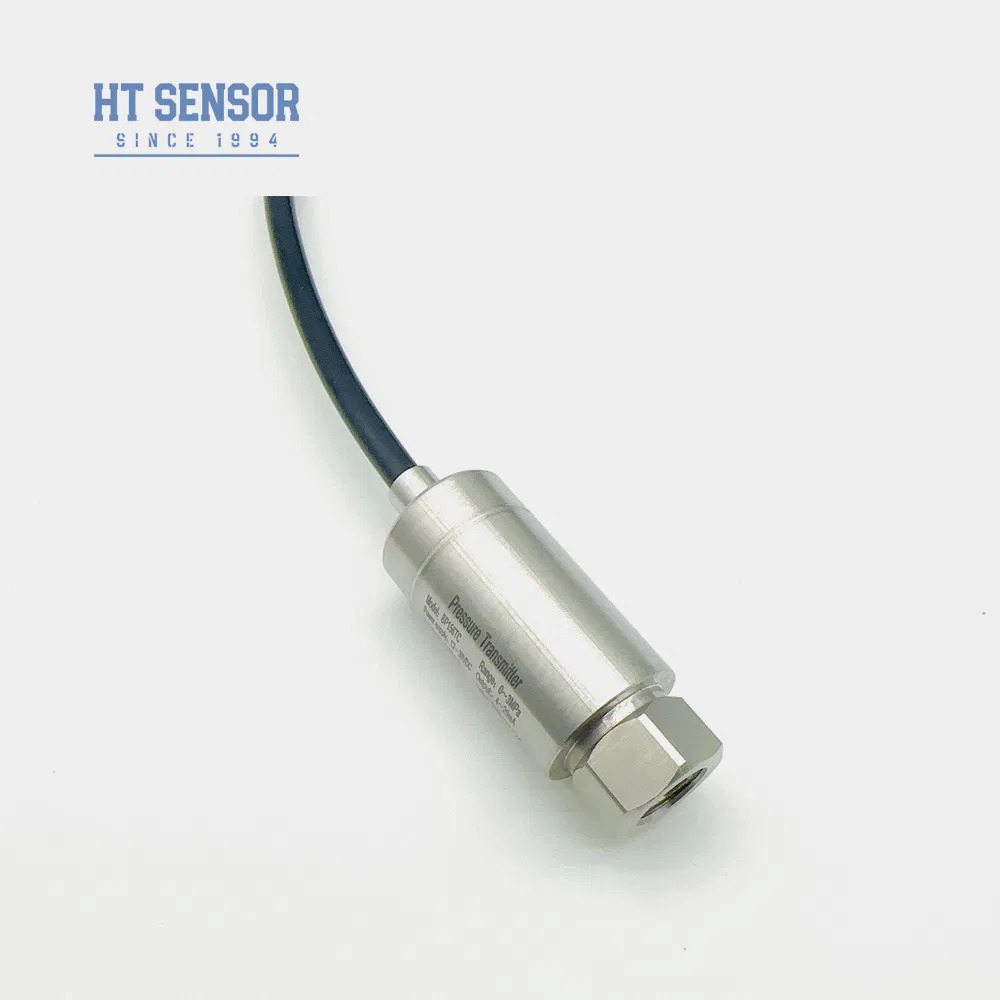

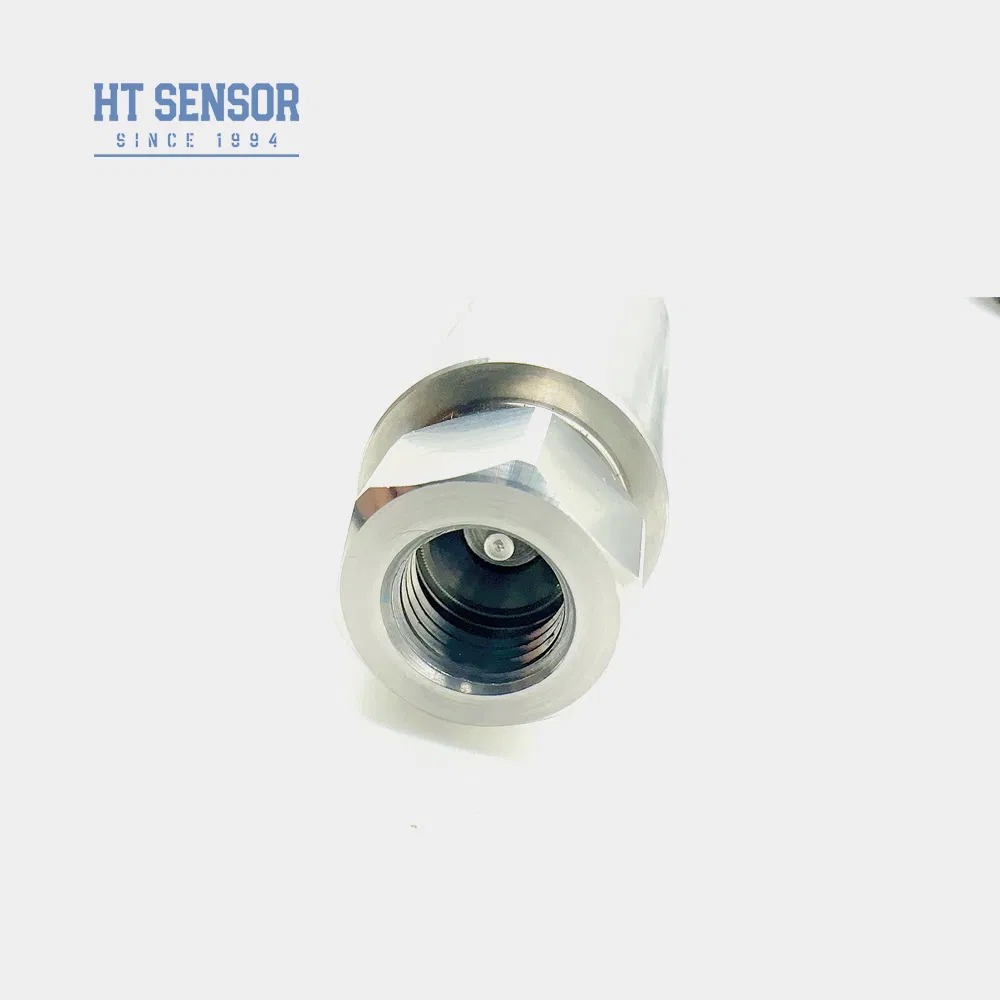

Hengtong 4-20mA Hava Basıncı Vericisi Silikon Piezorezistif Basınç Sensörü Endüstriyel
Product Details
| Model NO.: | BP156 | Ölçüm Ortamı: | Gaz ve Sıvı |
|---|---|---|---|
| Doğruluk notu: | % 0.5 | Basınç aralığı: | 0kPa~10kPa...40MPa |
| IP Derecelendirmesi: | IP65 | Basınç Tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Muhafaza Malzemesi: | 304 | Tazminat Sıcaklığı: | 0-70 ℃ |
| Diyafram malzemesi: | 316L | Çıkış Sinyali: | 4~20mA / 0,5-4,5V |
| Besleme gerilimi: | 12~30VDC / 5VDC | Çıkış Türü: | 2/3/4 tel |
| Ağırlık: | ~0.25kg | ||
| Vurgulamak |
4-20mA hava basıncı vericisi,Silikon Piezoresistive Basınç Sensörü,garantili endüstriyel basınç sensörü |
||
Product Description
- Paslanmaz çelik konstrüksiyonla geniş ölçüm aralığı
- Çoklu basınç arayüzü konfigürasyonları mevcuttur
- Kolay kurulum için kompakt ve hafif tasarım
- Tamamı paslanmaz çelik yapıyla yüksek hassasiyette ölçüm
- Ayarlanabilir sıfır ve tam ölçekli kalibrasyon
- 316L paslanmaz çelik kullanılarak aşındırıcı olmayan gazların ve sıvıların basınç ölçümü
- Denizcilik ve havacılık endüstrisi uygulamaları
- Petrol, kimya, metalurji, enerji üretimi ve hidrolojide endüstriyel proses kontrolü
- Hidrolik ve pnömatik kontrol sistemleri
| Ölçüm Aralığı | 0kPa ~ 10kPa…5MPa |
|---|---|
| Basınç Tipi | Gösterge Basıncı, Mutlak Basınç, Kapalı Basınç |
| Aşırı Yük Kapasitesi | Nominal aralığın ≤ 1,5 katı |
| Doğruluk @ 25°C | ±%0,25 (Tipik) ±%0,5 (Maksimum) |
| Tekrarlanabilirlik ve Histerezis | %0,02 FS(Tip.) %0,05 FS(Maks.) |
| Uzun Vadeli İstikrar | ±%0,1 FS/Yıl(Tip.) ±%0,2 FS/Yıl(Maks.) |
| Sıfır Noktası Sıcaklık Kayması | ±%0,02FS/°C(≤100KPa) ±%0,01FS/°C(>100KPa) |
| Tam Ölçekli Sıcaklık Kayması | ±%0,02FS/°C(≤100KPa) ±%0,01FS/°C(>100KPa) |
| Frekans Tepkisi | 2.4KHz |
| Kompanzasyon Sıcaklığı | 0-70°C(≤10mpa, özelleştirilebilir) |
| Çalışma Sıcaklığı | -20°C~80°C |
| Depolama Sıcaklığı | -40°C~120°C |
| Titreşim Direnci | 10g,55Hz ~ 2kHz |
| Muhafaza Malzemesi | 304,316L |
| Diyafram Malzemesi | 316L |
| Yalıtım Direnci | 100MΩ 100VDC |
| Patlamaya Dayanıklı Derecelendirme | Ex db IIC T6 Gb |
| Koruma Derecesi | IP65 |
| O-Ring Contası | Floro kauçuk |
| Ağırlık | ~0.05kg |
| Çıkış Sinyali | Besleme Gerilimi | Çıkış Türü |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel | |
| 0/1~5V 0/1~10V 0,5~4,5V | 5VDC |
- Ölçülen ortamın ürünün temas malzemeleriyle uyumlu olduğundan emin olun
- Patlamaya dayanıklı modeller dijital ekran kafalarını içermez
- LCD veya LED ekranlı vericiler ≥20VDC güç kaynağı gerektirir
- Yıldırımdan korunma cihazlarını takın ve güvenilir çalışma için uygun topraklamayı sağlayın
- -20°C'nin altındaki çalışma sıcaklıkları için Floro kauçuk yerine EPDM O-halka contayı seçin
- Varsayılan kablo uzunluğu 1,5 m'dir (polietilen malzeme)
- Titreşim, darbe veya elektromanyetik girişime ilişkin özel gereksinimleri belirtin
| Kod | Anahat İnşaat |
|---|---|
| 5 | Packard fişi |
| 6 | Yalıtılmış Doğrudan Çıkış Kablosu 1,5 metre |
| 7 | Mini Hirschmann Konektörü |
| 8 | Büyük Hirschmann Konektörü |
(0-X)Kpa veya MPa | X: Gerçek Ölçüm Aralığını Gösterir
| Kod | Güç Kaynağı |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Diğer |
| Kod | Çıkış Sinyali |
|---|---|
| S1 | 4~20 mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10 mADC |
| S5 | 0~20 mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Kod | Basınç Bağlantısı |
|---|---|
| J1 | M20×1,5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Diğerleri(¢50,4 Flanş) |
| Kod | Elektrik Bağlantısı |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Kablo Yalıtımlı Çıkışı 1,5 metre |
| B4 | Diğer |
| Kod | Basınç Tipi |
|---|---|
| G | Gösterge Basıncı |
| A | Mutlak Basınç |
| S | Kapalı Referans Basıncı |
Product Highlights
BP156 Basınç TransmitteriBP156 basınç vericisi, hava kompresörleri ve soğutma ekipmanları için özel olarak tasarlanmış, uygun maliyetli bir çözümdür. Tescilli yüksek performanslı verici devremizle ileri teknolojiyi birleştiren bu ürün, zorlu endüstriyel ortamlarda olağanüstü güvenilirlik sağlar. ...
