HT30 Thread Connect Voltage Thread Level Sensor ile basınç algılayıcı hücre

Temel bilgi

Sertifika:	RoHS

Min sipariş miktarı:	5
Fiyat:	20

En iyi fiyat Şimdi başvurun

Detay Bilgi

Model NO.:	HT30	Çıkış Sinyali:	Analog Tip
Üretim Süreci:	Entegrasyon	Malzeme:	Paslanmaz çelik
Kablo tipi:	Dört Telli	Ölçüm Ortamı:	Gaz ve Sıvı
IP Derecelendirmesi:	IP65	Güç:	1.5mA
Çıkış:	Gerilim	İplik:	G1/4 ve benzeri
Giriş Empedansı:	2.5kΩ ~ 6kΩ	Çıktı empedansı:	2.5kΩ ~ 6kΩ
Çalışma Sıcaklığı:	-20~80°C	Depolama Sıcaklığı:	-40~125°C
Ağırlık:	~63g
Vurgulamak:	HT30 iplik bağlantı basınç algılayıcı , garantili silikon basınç sensörü , Voltaj iplik seviyesi sensörü hücresi

Ürün Açıklaması

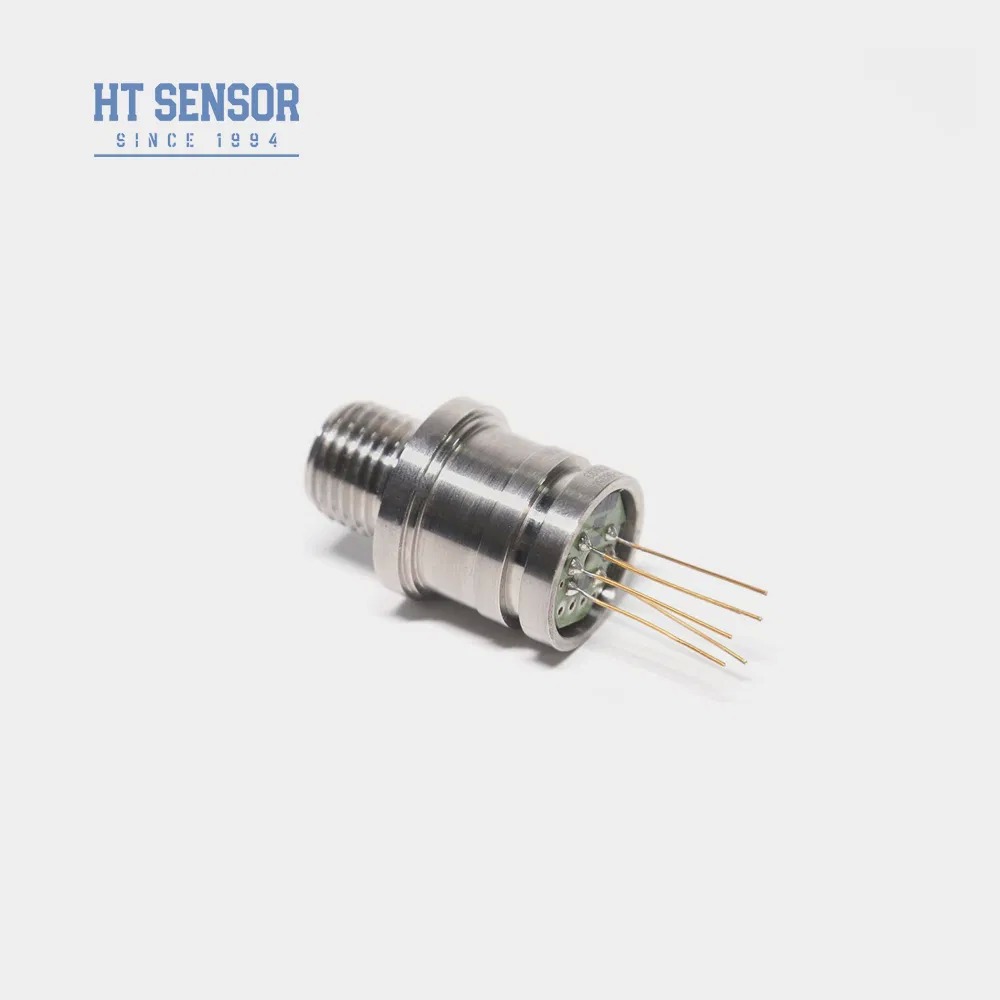

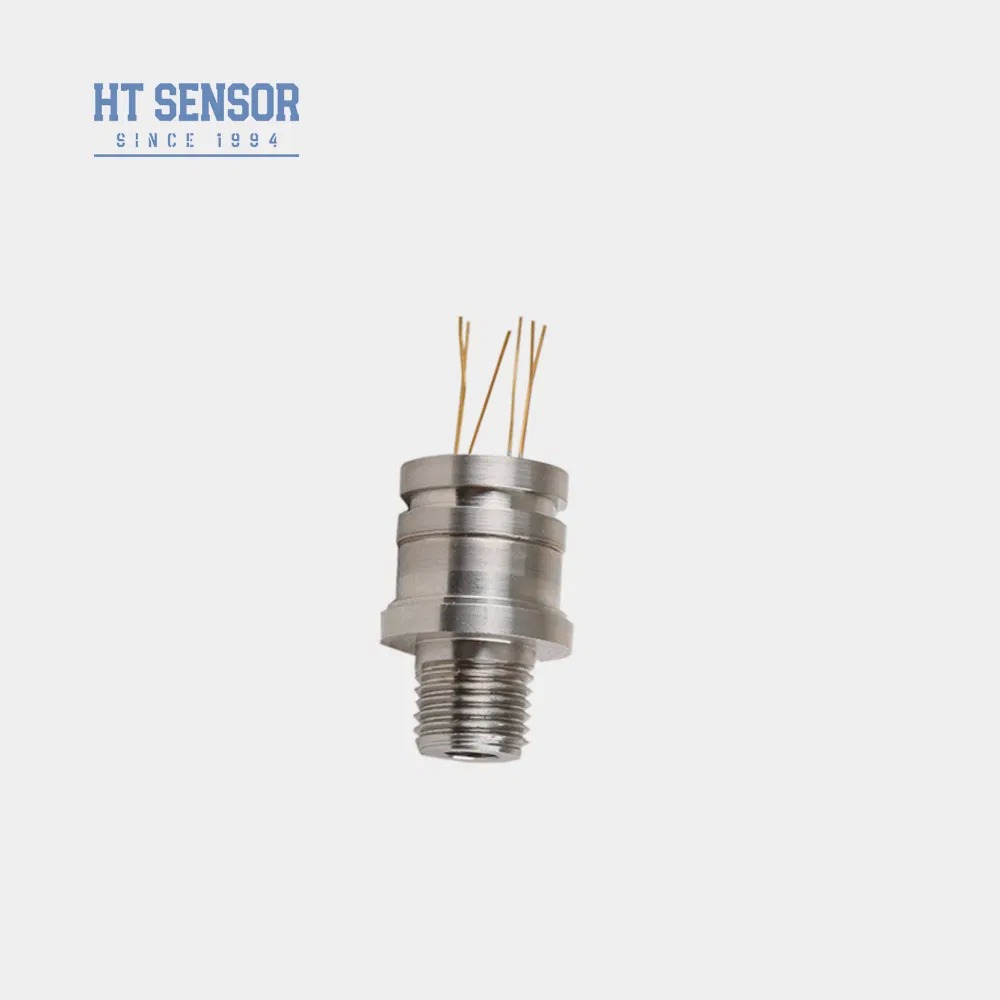

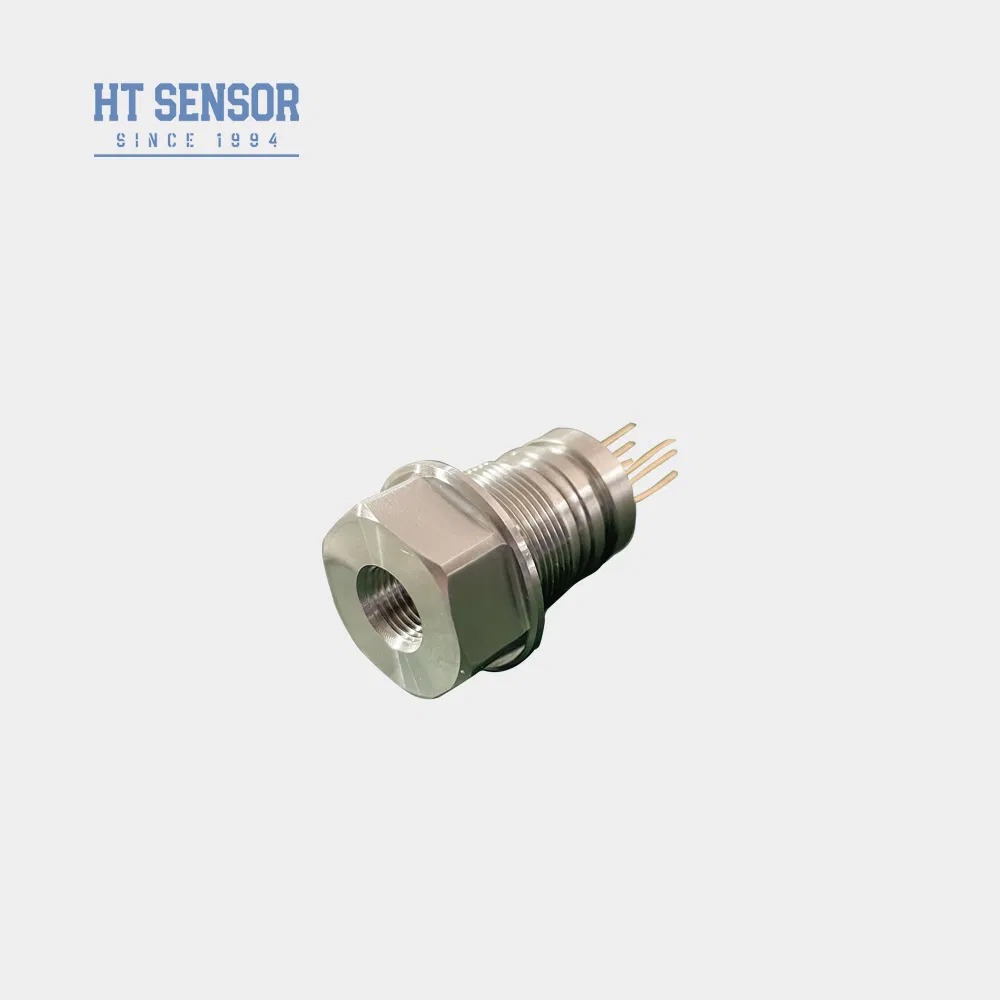

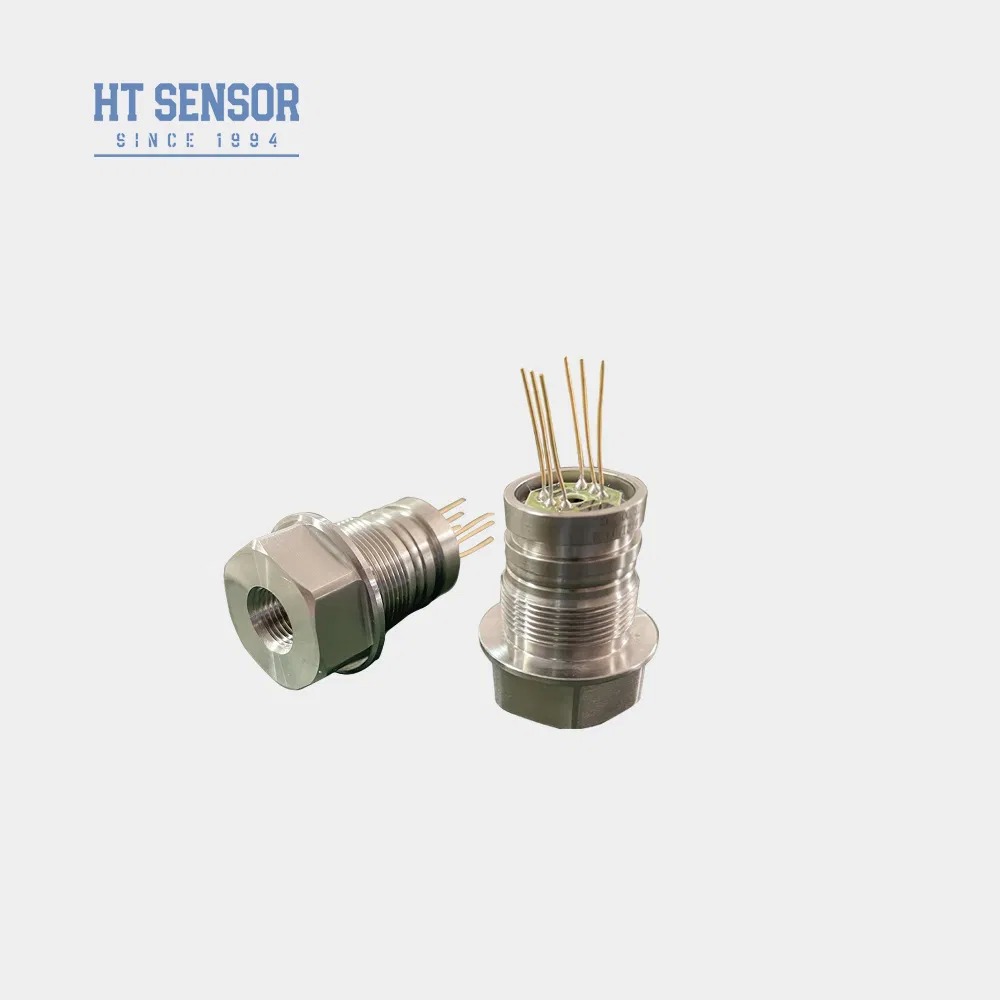

HT30 Basınç Sensörü Hücresi, Dişli Bağlantılı Voltaj Dişli Seviye Sensörü

HT30 Silikon Piezorezistif Basınç Sensörü

HT30 silikon piezorezistif basınç sensörü, sıvı ve gaz basıncını ölçmek için piezorezistif etkiden yararlanan, oldukça kararlı bir difüzyonlu silikon elemandır. Standart dişli bağlantılara ve O-ring sızdırmazlığına sahip olmayan kaynaklı bir yapıya sahip olan bu sensör, çok çeşitli zorlu uygulamalar için uygundur.

Ürün Özellikleri

316L paslanmaz çelik gövde ve titanyum ve Hastelloy dahil olmak üzere birinci sınıf diyafram malzemeleri ile gelişmiş teknoloji
Hassas sıcaklık kompanzasyonu ve sıfır noktası düzeltmesi için kalın film devreleri
Çoklu dişli arayüz seçenekleri mevcuttur
Kompakt boyut ve yüksek güvenilirlikle kaynaklı tek parça yapı

Uygulamalar

Petrol, kimya, metalurji, enerji ve hidroloji dahil olmak üzere endüstriyel proses sahaları
Denizcilik ve havacılık endüstrileri
Hidrolik ve pnömatik kontrol sistemleri
Proses kontrol uygulamaları

Elektriksel Performans

Güç Kaynağı: ≤2mA DC (Tipik 1.5mA DC)
Giriş Empedansı: 2.5KΩ~6KΩ
Çıkış Empedansı: 2.5KΩ~6KΩ
Elektriksel Bağlantı: Altın kaplamalı Kovar pimleri veya 100mm yüksek sıcaklık telleri

Performans Parametreleri

Ölçüm Aralığı	Gösterge(G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
	Mutlak(A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
	Mühürlü(S)	3500KPaS, 7MPaS, 10MPaS, 20MPaS

Parametre	Tip	Maks	Birim
Doğrusallık Dışı	±0.15	±0.3	%F.S
Tekrarlanabilirlik	0.05	0.1	%F.S
Histerezis	0.05	0.1	%F.S
Sıfır Ofset Çıkışı	0±1	0±2	mV
Tam Ölçek Çıkışı (≤20KPa)	50±10	50±30	mV
Tam Ölçek Çıkışı (≥35kPa)	100±10	100±30	mV
Sıfır Ofset Sıcaklık Sürüklenmesi (≤20KPa)	±1	±2	%F.S
Sıfır Ofset Sıcaklık Sürüklenmesi (≥35kPa)	±0.5	±1	%F.S
Tam Ölçek Sıcaklık Sürüklenmesi (≤20KPa)	±1	±2	%F.S
Tam Ölçek Sıcaklık Sürüklenmesi (≥35kPa)	±0.5	±1	%F.S
Telafi Edilmiş Sıcaklık (≤20KPa)	0~50		ºC
Telafi Edilmiş Sıcaklık (≥35kPa)	0~70		ºC
Çalışma Sıcaklığı	-20~80		ºC
Depolama Sıcaklığı	-40~125		ºC
İzin Verilebilir Aşırı Yük	Tam ölçeğin 3 katı veya 120MPa'dan daha küçük olan değeri alın
Patlama Basıncı	Tam ölçeğin 5 katı
Uzun Süreli Kararlılık	0.2 % F.S/Yıl
Diyafram Malzemesi	316L
İzolasyon Direnci	≥200MΩ 100VDC
Titreşim	10gRMS, 20Hz - 2000Hz koşullarında değişiklik yok
Şok	100g, 11ms
Tepki Süresi	≤1ms
O-ring Contası	Nitril kauçuk veya Floro kauçuk
Dolgu Ortamı	Silikon Yağı
Ağırlık	~63g

Parametreler aşağıdaki koşullar altında test edilmiştir: 1.5mA @ 25°C

Elektriksel Bağlantı ve Kompanzasyon

Seçim Örnekleri

Sipariş İpuçları

Gerekli hava geçirmezlik için çekirdek boyutu ile verici gövdesi arasında uygun uyumu sağlayın
Kompanzasyon plakasının zarar görmesini önlemek için montaj sırasında gövdeyi dikey olarak hizalayın ve eşit basınç uygulayın
Ölçülen ortamın 316L diyafram malzemesiyle uyumsuz olması durumunda sipariş verirken özel talimatlar sağlayın
Hasarı önlemek için sensör diyaframına elle veya keskin nesnelerle basmaktan kaçının
Gösterge basıncı çekirdek portlarını atmosfere açık tutun ve su, buhar veya aşındırıcı ortamların girişini engelleyin
Pim ucu konfigürasyonundaki herhangi bir değişiklik için gerçek çekirdek etiketine başvurun

Kalite ve Üretim

Sıkça Sorulan Sorular

Basınç sensörü vericilerinizin özellikleri nelerdir?

Yüksek hassasiyet, dayanıklılık ve mükemmel performans. Özelleştirme mevcuttur.

Özel özellikleri özelleştirebilir miyim?

Evet, mühendislerimiz ürünleri özel ihtiyaçları karşılayacak şekilde uyarlayabilir. OEM ve ODM hizmeti sunuyoruz.

Üretim kapasiteniz nedir?

Üretim tesislerimiz ayda 30.000 adede kadar basınç sensörü verici üretebilir, bu nedenle büyük ölçekli siparişlerin ihtiyaçlarını tam olarak karşılayabiliyoruz. Ancak, sorunsuz üretim ve teslimat planlamasını sağlamak için satış ekibimizle önceden iletişime geçmeniz önerilir.

Tipik teslimat süresi nedir?

Standart modeller için 5~8 iş günü. Özelleştirilmiş ürünler farklılık gösterebilir.

Ürünler nasıl fiyatlandırılır? Herhangi bir indirim var mı?

Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.

Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?

Garanti süremiz sevkiyattan sonra 24 aydır ve satış sonrası ekibimiz sorularınıza 24 saat içinde yanıt verecektir. PC ağı üzerinden uzaktan talimat her zaman mevcuttur.
