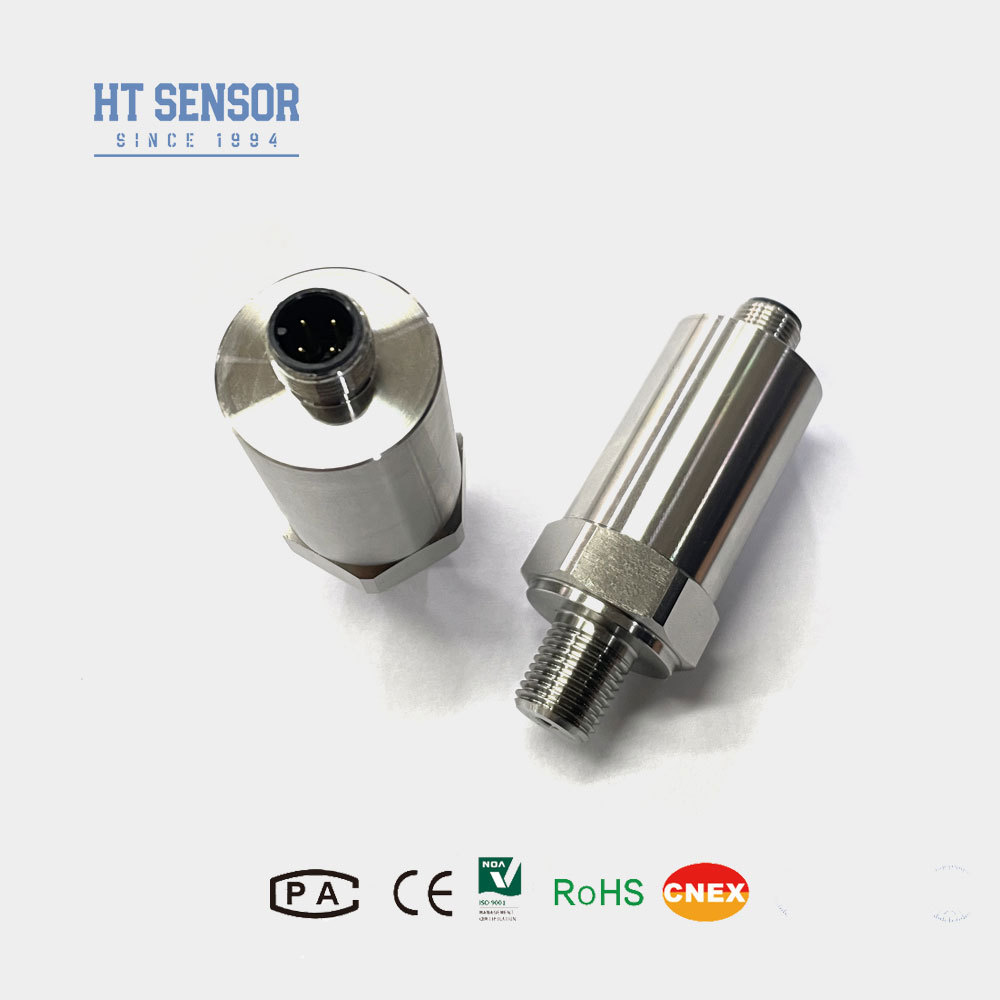

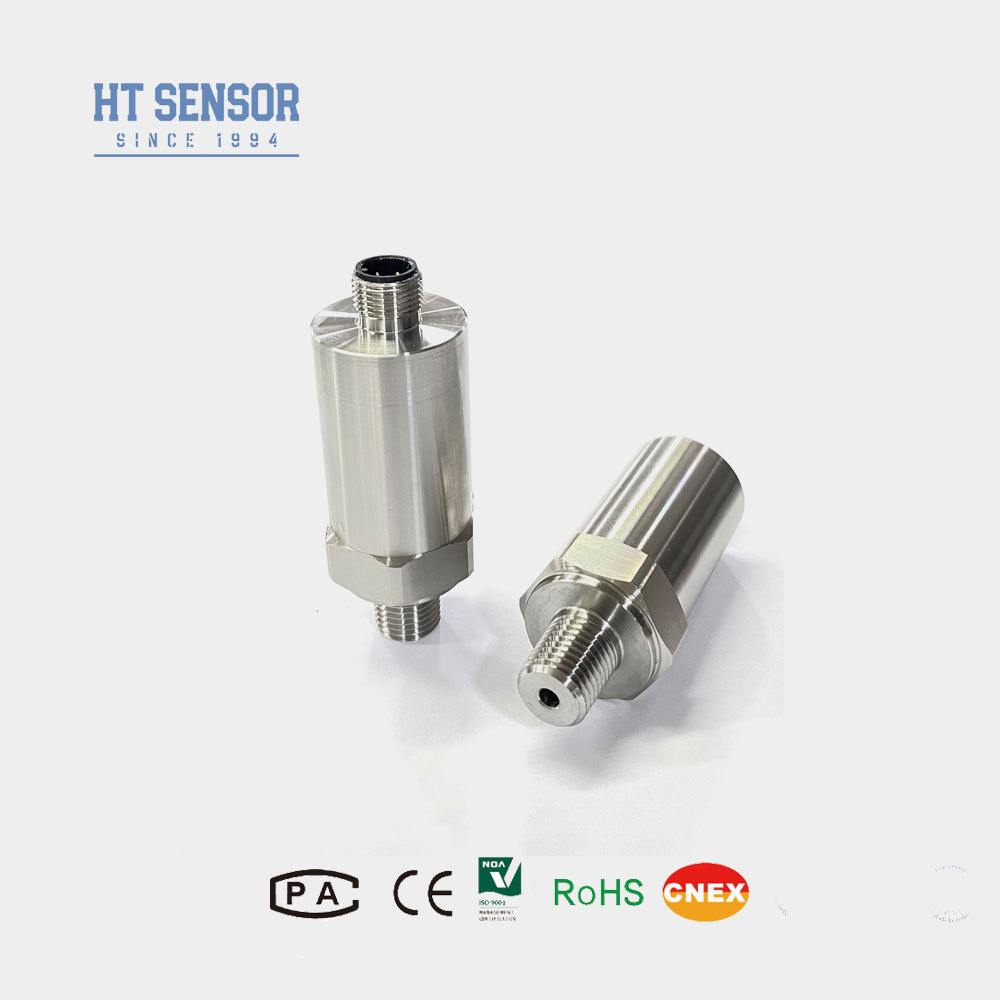

Endüstriyel Basınç Algılayıcı BP156 M12*1 G1/4 Seviye Algılayıcı ile Basınç Göndericisi
Product Details
| Model NO.: | BP156 | Ölçüm Ortamı: | Sıvı |
|---|---|---|---|
| Doğruluk notu: | 0.5g | Basınç aralığı: | 0kpa~10kpa..……40MPa |
| Basınç Tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç | Tazminat sıcaklığı: | -10 ℃ ~ 70 ℃ |
| Aşırı yük: | ≤ Nominal aralığın 1,5 katı | Kesinlik: | ±% 0.25 (tip) ±% 0.5 (maks.) |
| Uzun vadeli istikrar: | ±%0.1 FS/Yıl (Tip) ±%0.2 FS/Yıl (maks.) | Çalışma Sıcaklığı: | -20ºC ~ 80ºC |
| Depolama Sıcaklığı: | -40ºC ~ 120ºC | Diyafram malzemesi: | 316L |
| Ağırlık: | ~0.25kg | ||
| Vurgulamak |
garantili silikon basınç sensörü,Yüksek hassasiyetli silikon basınç sensörü,Endüstriyel silikon basınç sensörü |
||
Product Description
- Paslanmaz çelik yapısı ve çeşitli basınç arayüz şekilleri ile geniş ölçüm aralığı
- IP65 koruma derecesi paslanmaz çelik yapısı
- Sıfır ve tam ölçek ayarlanabilir kalibrasyon
- Tüm paslanmaz çelik yapısı ile yüksek hassasiyet
- 316L paslanmaz çelik ile korozif olmayan gazların ve sıvıların basınç ölçümü
- Denizcilik ve havacılık endüstrisi uygulamaları
- Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji dahil olmak üzere endüstriyel yerleşik süreçler
- Hidrolik ve pnevmatik kontrol sistemleri
| Ölçüm aralığı | 0kPa ~ 10kPa...40MPa |
|---|---|
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Genel) ±0,5% (En fazla) |
| Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (Max.) |
| Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70oC ((≤10MPa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| Titreme | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
| Koruma derecesi | IP65 |
| Ağırlık | ~ 0,25 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
|---|---|---|
| 4 ~ 20mA 0~10/20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC | 3 tel |
- Ölçülen ortamın ürünün temas kısımlarıyla uyumlu olduğundan emin olun
- Patlama geçirmez ürünler, dijital ekran başlıklarını içermez.
- LCD veya LED ekran başlı verici için güç kaynağı 20VDC'den daha düşük olmamalıdır.
- Şimşek koruma cihazları kurmak ve güvenilir çalışma için uygun topraklama sağlamak
- -20oC altındaki çalışma sıcaklıklarında, Fluoro kauçuk yerine EPDM O-ring mühürünü seçin.
- Varsayılan kablo uzunluğu 1,5m (polietilen malzemesi) - alternatifleri sırayla belirtin
- Güçlü titreşim, darbe kuvveti veya elektromanyetik müdahale dahil olmak üzere özel gereksinimleri bize bildirin
| Kod | Çizelge İnşaatı |
|---|---|
| 5 | Packard fişleri |
| 6 | Kapalı Doğrudan Çıkış Kablosu 1,5 metre |
| 7 | Mini Hirschmann Bağlantısı |
| 8 | Büyük Hirschmann Bağlantısı |
| Kod | Güç kaynağı |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Diğerleri |
| Kod | Çıkış sinyali |
|---|---|
| S1 | 4 ~ 20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Kod | Basınç Bağlantısı |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Diğerleri ((¢50.4 Flanş) |
| Kod | Elektrik bağlantısı |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Kablo Kapalı Çıkış 1,5 metre |
| B4 | Diğerleri |
| Kod | Basınç Tipi |
|---|---|
| G | Basınç ölçümü |
| A | Mutlak Baskı |
| S | Sıfırlanmış referans basıncı |
Product Highlights
BP156 Basınç GöndericisiBP156 basınç verici, sinyal ölçüm unsuru olarak HT serisi silikon basınç dayanıklı izolasyon zarı yağla dolu çekirdeği kullanır.Sinyal işleme devresi paslanmaz çelik koruma içinde yer almaktadır, sensör sinyalini standart bir çıkış sinyaline dönüştürür.ve bitmiş ürünler ...
