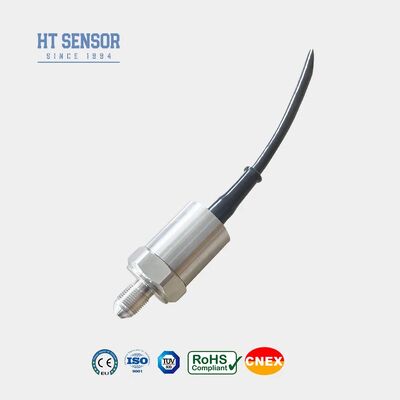

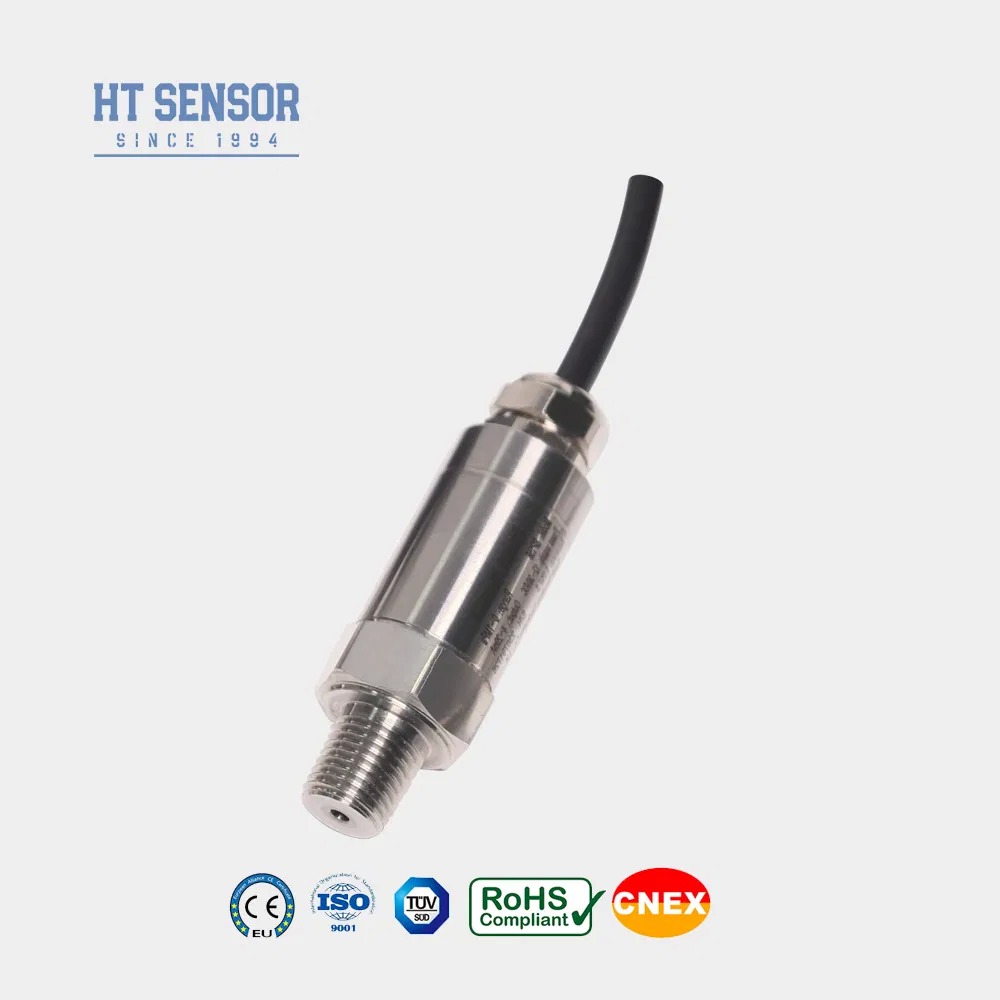

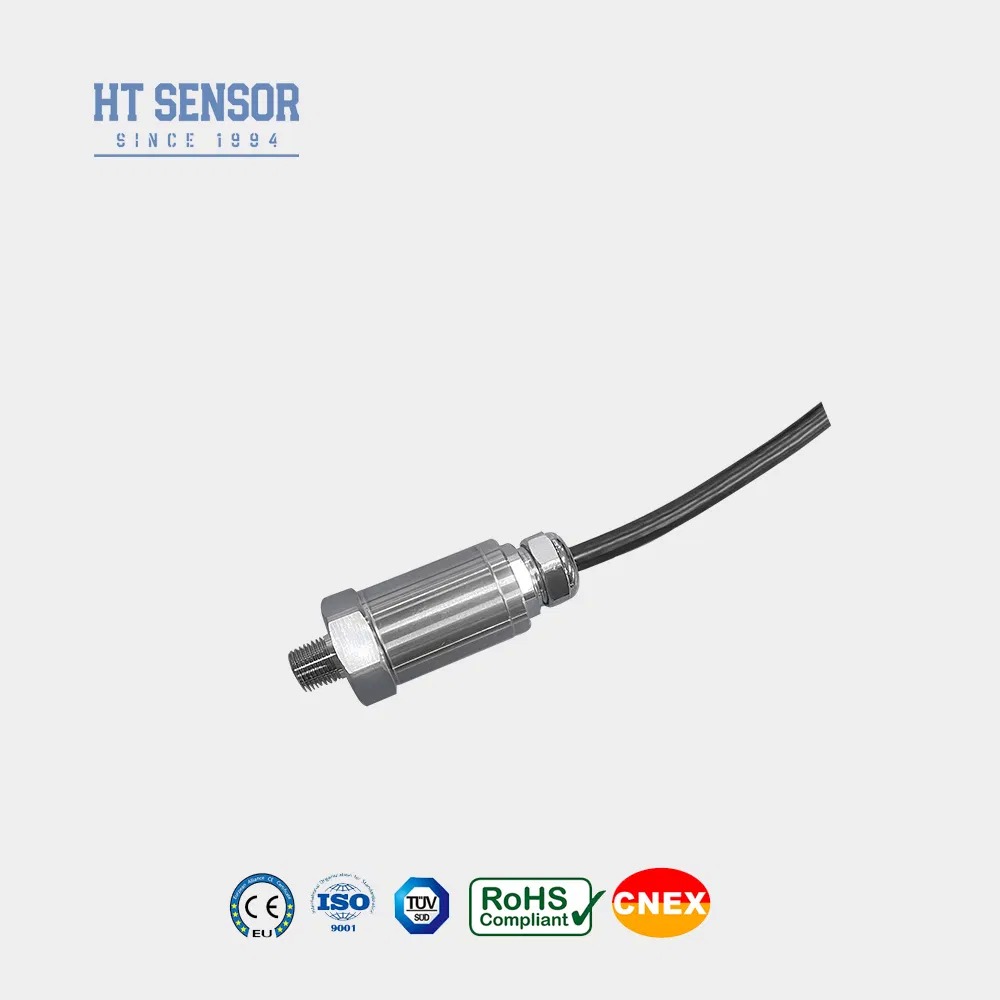

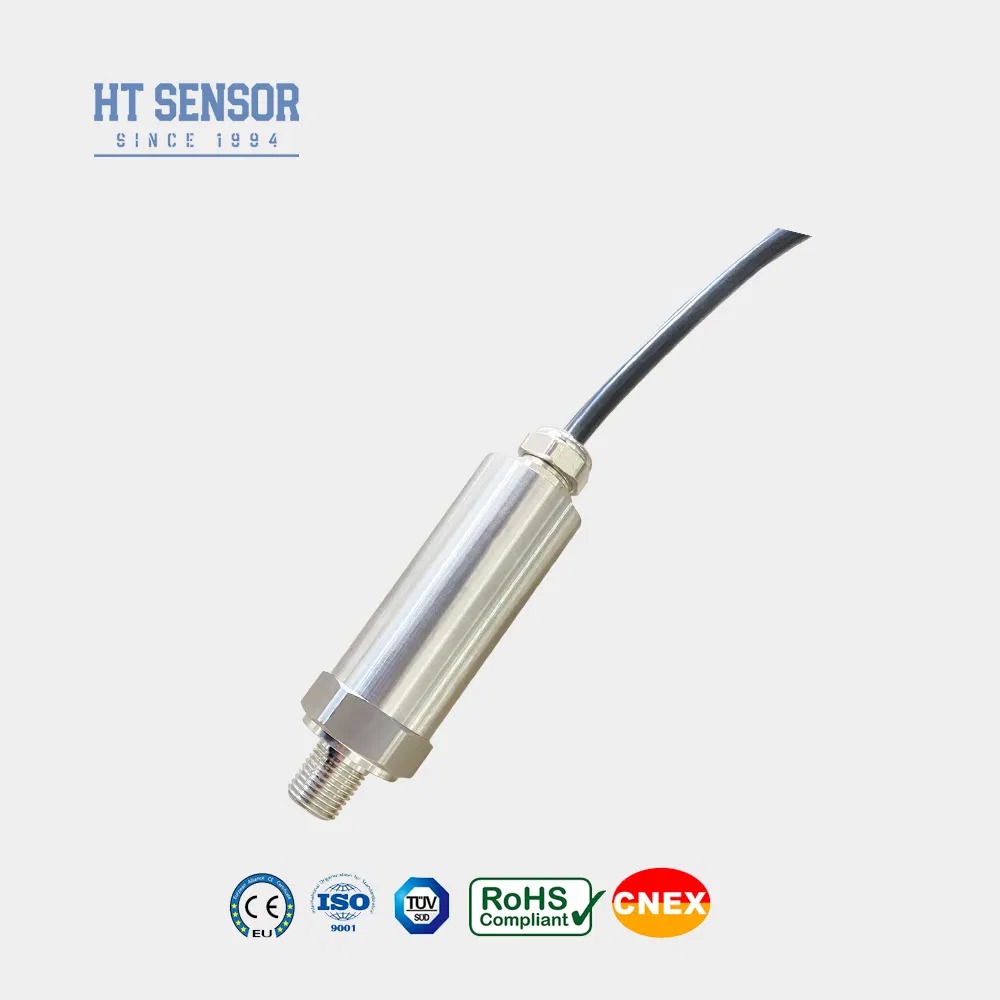

BP156TC 4-20mA Seramik Özelleştirilmiş Basınç Sensörü (Hava ve Sıvı Ölçümü İçin)
Product Details
| Model Numarası: | BP156TC | Ölçüm Ortamı: | Hava veya sıvı |
|---|---|---|---|
| Doğruluk Derecesi: | 0.5g | Basınç Aralığı: | 0kpa~10kpa...5MPa |
| IP Derecelendirmesi: | IP65 | Basınç tipi: | Ölçüm basıncı |
| Muhafaza Malzemesi: | 304 SS | Uzun vadeli istikrar: | %0,1 FS/Yıl |
| Ölçüm Aralığı: | 0kPa ~ 10kPa...20MPa | Aşırı yük: | ≤ Nominal aralığın 1,5 katı |
| Doğruluk @ 25ºC: | ±%0,5 (Maksimum) | Tekrarlanabilirlik ve Histerezis: | %0.02 FS (Tip)%0.05 FS (maks.) |
| Sıfır nokta sıcaklık kayması: | ±%0.02 FS/ºC (≤100KPA) ±%0.01 FS/ºC (> 100kpa) | Tam ölçekli sıcaklık sürüklenmesi: | ±%0.02 FS/ºC (≤100KPA) ±%0.01 FS/ºC (> 100kpa) |
| Frekans Tepkisi: | 2.4 KHZ | ||
| Vurgulamak |
4-20mA basınç sensörü,Seramik Basınç Verici,Özel Su Seviyesi Göndericisi |
||
Product Description
- Çeşitli basınç arayüz seçenekleriyle geniş ölçüm aralığı
- Kompakt, hafif paslanmaz çelik yapısı
- Yüksek hassasiyetli performans tümüyle paslanmaz çelik yapısı ile
- 316L paslanmaz çelik kullanılarak koroziv olmayan gazların ve sıvıların basınç ölçümü
- Denizcilik ve havacılık endüstrisi uygulamaları
- Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji de dahil olmak üzere endüstriyel süreçler
- Hidrolik ve pnevmatik kontrol sistemleri
| Ölçüm aralığı | 0kPa ~ 10kPa...20MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,5% (En fazla) |
| Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Genel) 0.05% F.S. (En fazla) |
| Uzun vadeli istikrar | ± 0.1% F.S./Yıl (Tipik) ± 0.2% F.S./Yıl (En fazla) |
| Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı | 2.4Khz |
| Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim | 10g,55Hz ~ 2kHz |
| Konut malzemeleri | 304 |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC |
- Ölçülen ortamın ürünün temas malzemeleriyle uyumlu olduğundan emin olun.
- Patlama geçirmez ürünler, dijital ekran başlıklarını içermez.
- LCD veya LED ekranlı vericiler ≥20VDC güç kaynağı gerektirir
- Şimşek koruma cihazları kurmak ve güvenilir çalışma için uygun topraklama sağlamak
- -20oC ila 250oC arasında olan flor kauçuklu O halkaları; -20oC altında sıcaklıklar için EPDM O halkaları kullanın.
- Varsayılan kablo uzunluğu: 1.5m (polietilen malzemesi); sipariş verirken alternatif malzemeleri belirtin
- titreşim, darbe kuvveti veya elektromanyetik müdahale de dahil olmak üzere özel gereksinimleri bize bildirin
| Bileşen | Kod | Açıklama |
|---|---|---|
| Çizelge İnşaatı | 5 | Packard fişleri |
| 6 | Kapalı Doğrudan Çıkış Kablosu 1,5 metre | |
| 7 | Mini Hirschmann Bağlantısı | |
| 8 | Büyük Hirschmann Bağlantısı | |
| Ölçüm aralığı | 0-X | 0kPa ~ 10kPa...5MPa (X gerçek ölçüm aralığını gösterir) |
| Güç kaynağı | D1 | 24VDC |
| D2 | 5VDC | |
| D3 | Diğerleri | |
| Çıkış sinyali | S1 | 4 ~ 20mADC |
| S2 | 1~5VDC | |
| S3 | 0~5VDC | |
| S4 | 0~10mADC | |
| S5 | 0~20mADC | |
| S6 | 0~10VDC | |
| S7 | 0.5~4.5VDC | |
| Basınç Bağlantısı | J1 | M20×1.5 |
| J2 | G1/2 | |
| J3 | G1/4 | |
| J4 | 7/16-20UNF | |
| J5 | Diğerleri ((¢50.4 Flanş) | |
| Elektrik bağlantısı | B1 | Hirschmann |
| B2 | PG7 | |
| B3 | Kablo Kapalı Çıkış 1,5 metre | |
| B4 | Diğerleri | |
| Basınç Tipi | G | Basınç ölçümü |
| A | Mutlak Baskı | |
| S | Sıfırlanmış referans basıncı |
Product Highlights
BP156TC 4-20mA basınç sensörü %0,5 doğruluk, IP65 koruması ve %0,1 FS/yıl kararlılık sunar. Endüstriyel uygulamalarda hava/sıvı ölçümü için özelleştirilebilir. 304 SS muhafaza dayanıklılık sağlar.
