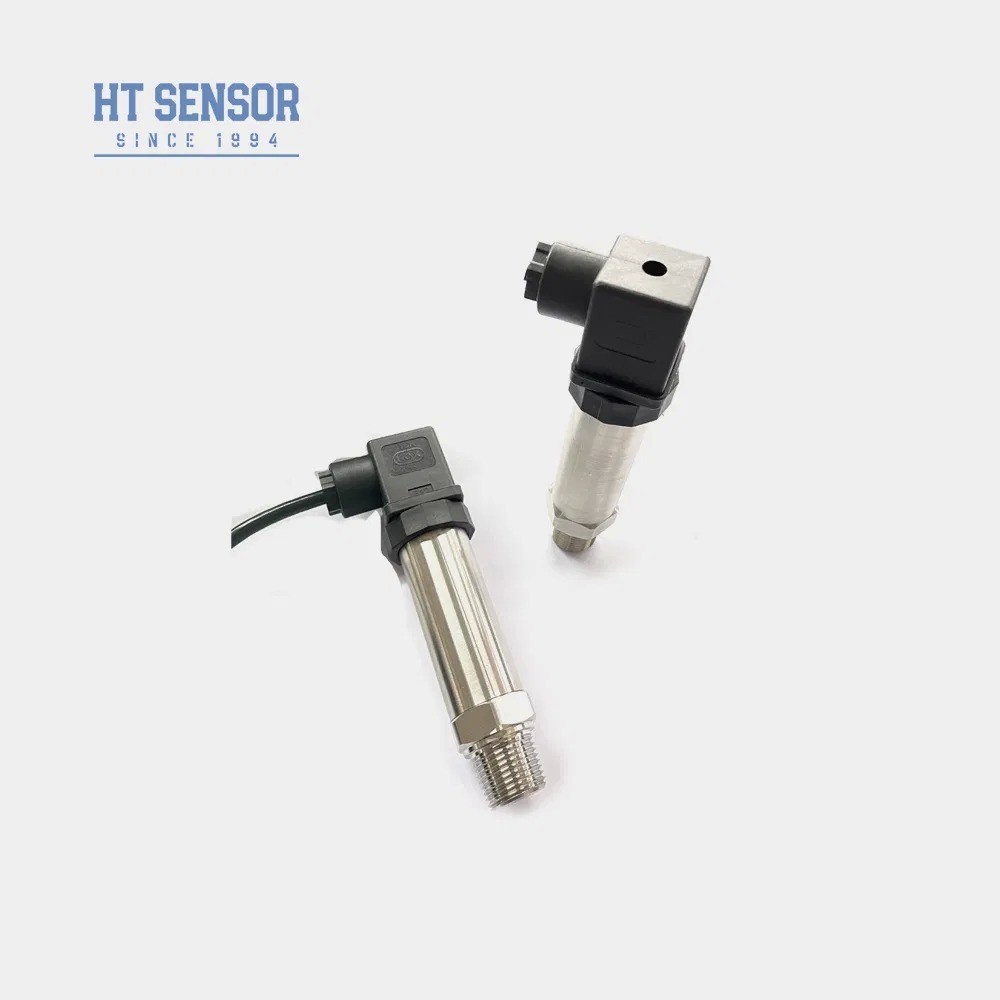

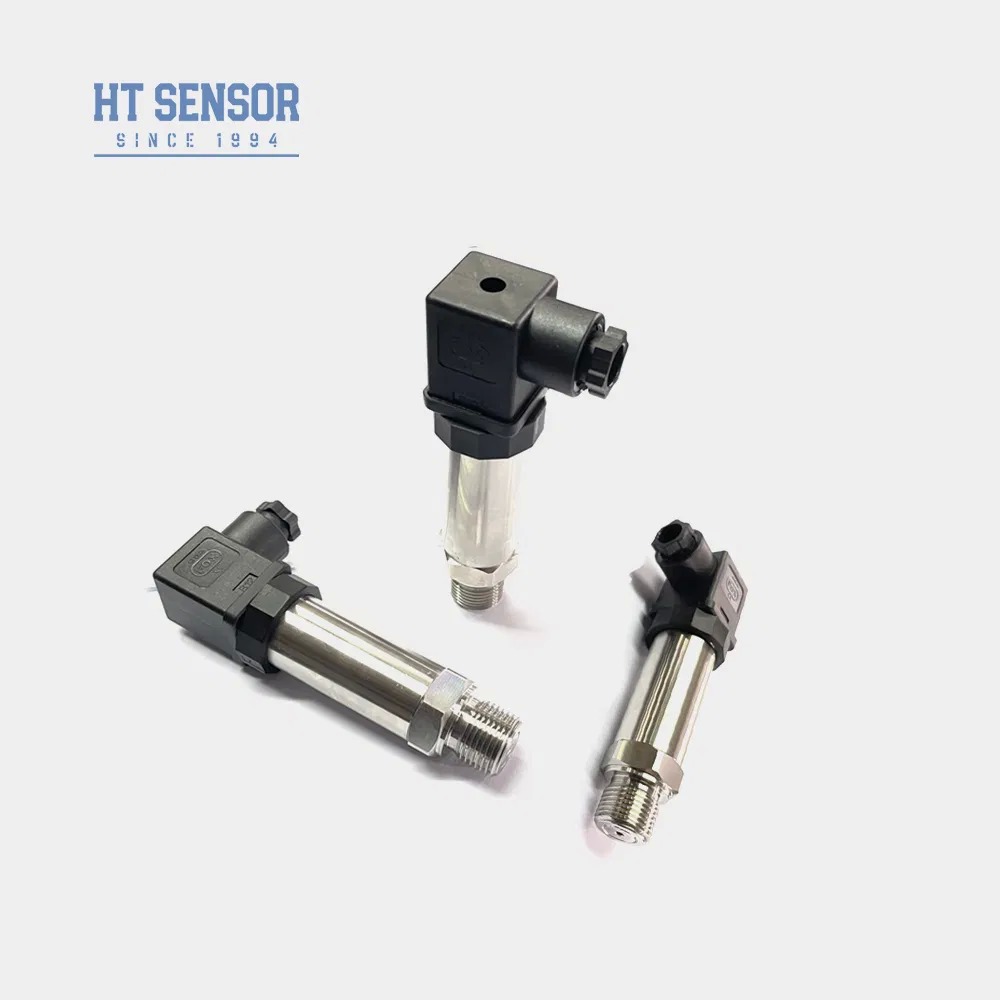

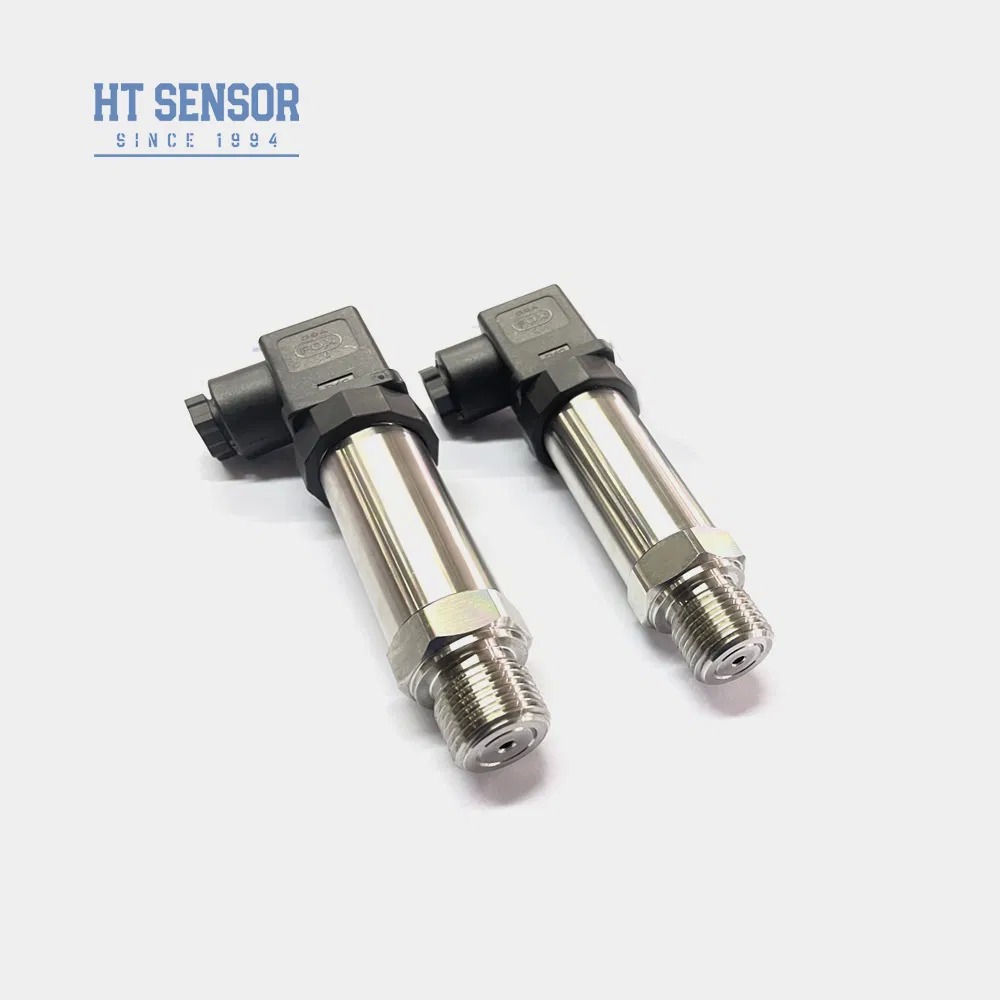

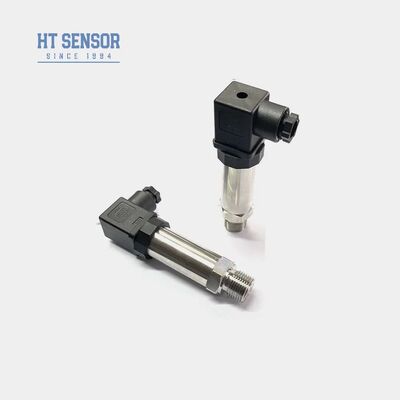

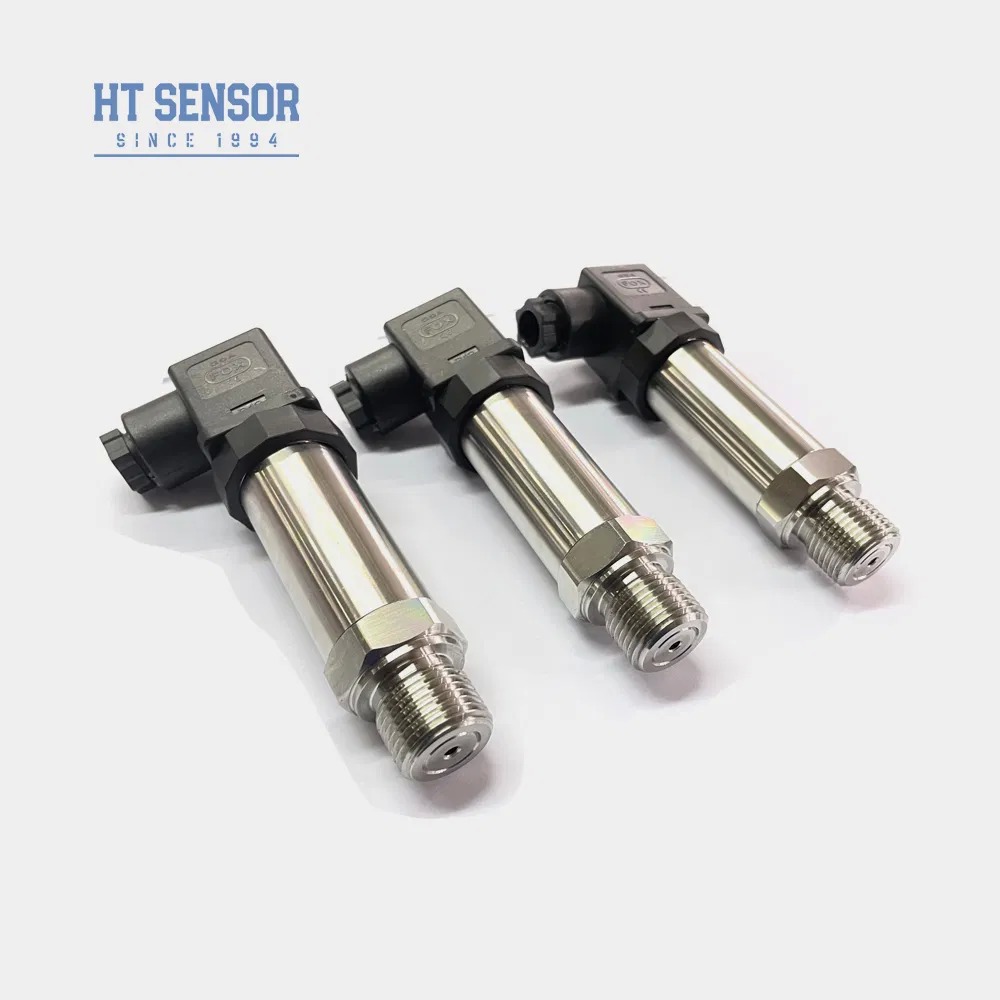

BP93420-IB 4-20mA 316L paslanmaz çelik ve IP65 koruması ile çıkış basıncı aktarıcısı
Product Details
| Model Numarası: | BPZ93420-IB | Ölçüm Ortamı: | Kum Döküm |
|---|---|---|---|
| Doğruluk Derecesi: | 0.5g | Basınç Aralığı: | 0kpa~10kpa...100MPa |
| IP Derecelendirmesi: | IP65 | Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Muhafaza Malzemesi: | 316L | Uzun vadeli istikrar: | +-0.2% F.S/Yıl ((Tip.) |
| Aşırı yük: | ≤ Nominal aralığın 1,5 katı | Doğruluk @ 25ºC: | ±% 0.25 (tipik) ±% 0.5 (maksimum) |
| Tekrarlanabilirlik: | %0,1 FS | Histerezis: | %0,1 FS |
| Sıfır nokta sıcaklık kayması: | ±%0,03FS/°C(≤100KPa) ±%0,02FS/°C(>100KPa) | Tam ölçekli sıcaklık sürüklenmesi: | ±%0,03FS/°C(≤100KPa) ±%0,02FS/°C(>100KPa) |
| Çalışma Sıcaklığı: | -20ºC ~ 80ºC | ||
| Vurgulamak |
4-20mA çıkış basıncı iletici,316L paslanmaz çelik basınç sensörü,IP65 Korumalı Su Seviyesi Transmitteri |
||
Product Description
- Paslanmaz çelik yapısı ile geniş ölçüm aralığı
- Çeşitli basınç arayüzleri yapılandırmaları mevcuttur
- Kompakt ve hafif tasarım
- Düzenlenebilir sıfır ve tam ölçekli kalibrasyon
- Yüksek hassasiyetli ölçüm yetenekleri
- Dayanıklılık için tüm paslanmaz çelik yapısı
- 316L paslanmaz çelik kullanılarak koroziv olmayan gazların ve sıvıların basınç ölçümü
- Denizcilik ve havacılık endüstrisi uygulamaları
- Petrol, kimya, metalürji, enerji üretimi ve hidroloji endüstriyel süreç kontrolü
- Hidrolik ve pnevmatik kontrol sistemleri
| Ölçüm aralığı | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yükleme kapasitesi | İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | 0.1% FS |
| Histeriz | 0.1% FS |
| Uzun vadeli istikrar | ± 0,1% F.S. / Yıllık (Tipik) ± 0,2% F.S. / Yıllık (En Fazla) |
| Sıfır Noktası Sıcaklığı Değişimi | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| Karşılama sıcaklığı | 0-70oC ((≤10MPa, özelleştirilebilir) |
| Çalışma sıcaklığı | -20oC~80oC |
| Depolama sıcaklığı | -40oC~120oC |
| titreşim direnci | 10g, 55Hz ~ 2kHz |
| Konut malzemeleri | 304, 316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
| Koruma derecesi | IP65 |
| O-ring mührü | Fluor kauçuk |
| Ağırlık | ~ 0,15 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC |
- Ölçülen ortamın ürünün temas malzemeleriyle uyumlu olduğundan emin olun.
- Patlama geçirmez ürünler, dijital ekran başlıklarını içermez.
- LCD veya LED ekran başlı verici için güç kaynağı 20VDC'den daha düşük olmamalıdır.
- Şimşek koruma cihazları kurmak ve güvenilir çalışma için uygun topraklama sağlamak
- -20oC ila 250oC arasında bir flüor kauçuk O halka; -20oC'den düşük sıcaklıklar için EPDM O halka seçin.
- Polietilen malzemesi ile varsayılan kablo uzunluğu 1,5 m'dir; gerekirse alternatif malzemeleri belirtin.
- Güçlü titreşim, darbe kuvvetleri veya elektromanyetik müdahale dahil olmak üzere özel gereksinimleri bize bildirin
| Kod | Çizelge İnşaatı |
|---|---|
| IB | Genel basınç verici |
| IX | Basınç Göndericisi |
| IE | Şoklara dayanıklı hava basınç verici |
| IIC/III | Endüstriyel Genel / Ekran Basınç Göndericisi |
| Eğer | Nem geçirmez basınç verici |
| IIE/IIIE | Genel / Ekran Basınç Göndericisi |
| IN | Klima için özel basınç verici |
| IC | Yüksek sıcaklık basınç verici |
| IQ1/IQ2 | Büyük Diyafram/Yüksek sıcaklık basınç verici |
| Parametreler | Seçenekler |
|---|---|
| Ölçüm aralığı | - 0 oldu.1... 0~0.01...100MPa (0-X)Kpa veya MPa (X gerçek ölçüm aralığını gösterir) |
| Güç kaynağı | D1: 24VDC D2: 5VDC D3: Diğerleri |
| Çıkış sinyali | S1: 4~20mADC S2: 1~5VDC S3: 0~5VDC S4: 0~10mADC S5: 0~20mADC S6: 0~10VDC S7: 0.5~4.5VDC |
| Basınç Bağlantısı | J1: M20×1.5 J2: G1/2 J3: G1/4 J4: 7/16-20UNF J5: Diğerleri |
| Elektrik bağlantısı | B1: Hirschmann. B2: PG7 Plug. B3: Kapalı Kablo Çıkışı. B4: 2088 Endüstriyel Kapak. B5: 2088 Endüstriyel Kapak Ekranlı. B6: Diğer. |
| Basınç Tipi | G: Basınç ölçümü. A: Mutlak basınç. S: Sileme referans basıncı. |
Product Highlights
BP93420-IB basınç vericisi 4-20mA/RS485 çıkış, %0,5 doğruluk ve IP65 koruması sunar. Zorlu ortamlar için 316L paslanmaz çelikten üretilmiştir. Özelleştirilebilir aralıklar (0-100MPa) ve basınç türleri. Endüstriyel uygulamalar için yüksek stabilite (±%0,2 FS/yıl).
