Detay Bilgi

Model NO.:	BP156	Ölçüm Ortamı:	Sıvı
Doğruluk notu:	0.2g	Basınç aralığı:	0kpa~10kpa...5MPa
IP Derecelendirmesi:	IP65	Basınç Tipi:	Ölçüm basıncı, mutlak basınç, mühürlü basınç
Muhafaza Malzemesi:	316L	Tazminat sıcaklığı:	-10 ℃ ~ 70 ℃
Aşırı yük:	≤ Nominal aralığın 1,5 katı	Doğruluk @ 25ºC:	±% 0.25 (tip) ±% 0.5 (maks.)
Uzun vadeli istikrar:	±%0.1 FS/Yıl (Tip) ±%0.2 FS/Yıl (maks.)	Çalışma Sıcaklığı:	-20ºC ~ 80ºC
Depolama Sıcaklığı:	-40ºC ~ 120ºC	Diyafram malzemesi:	316L
Ağırlık:	~ 0.05kg
Vurgulamak:	Hengtong Bp156 basınç verici , OEM analog basınç sensörü , Garantisi olan hava basıncı sensörü

Ürün Açıklaması

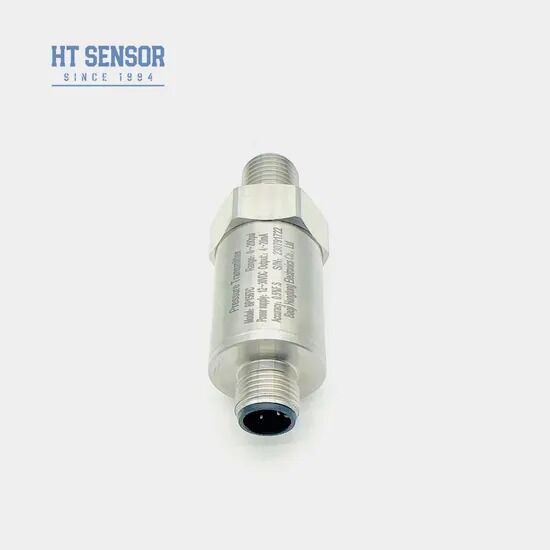

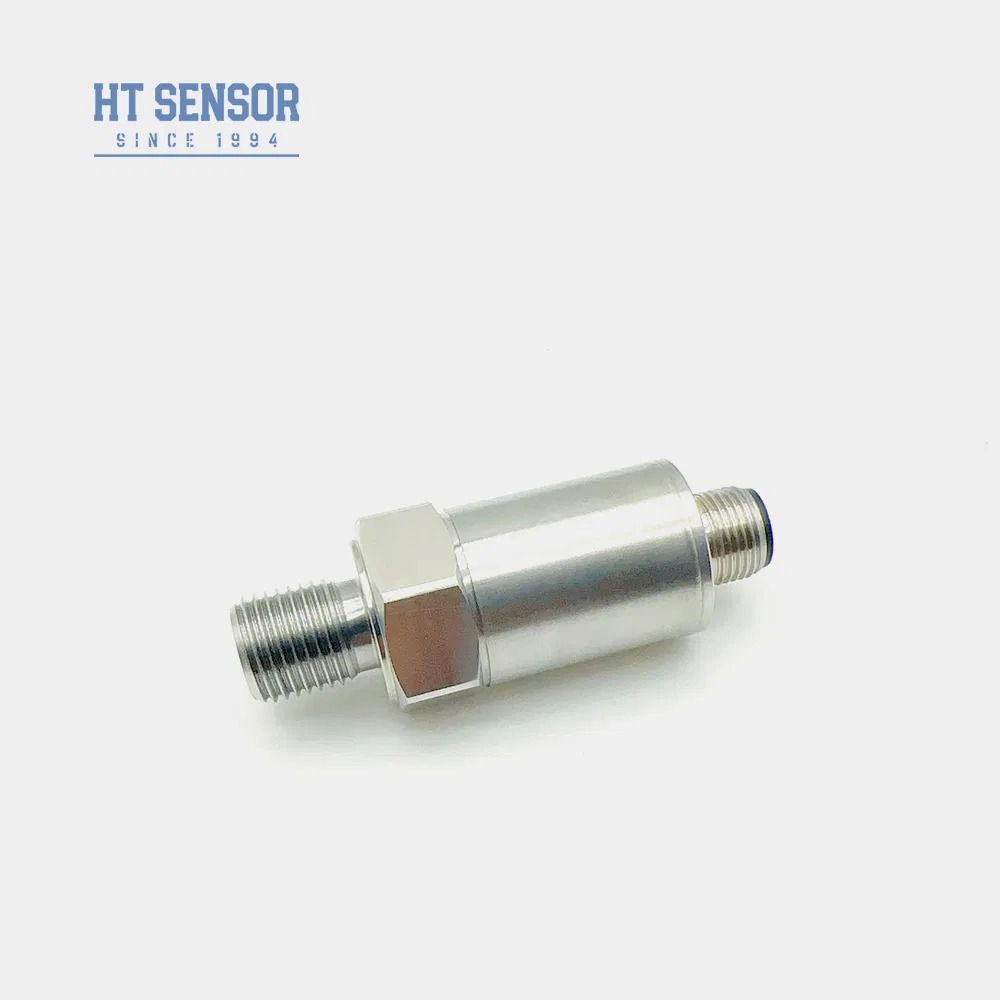

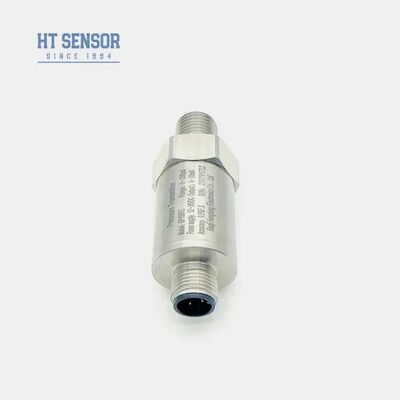

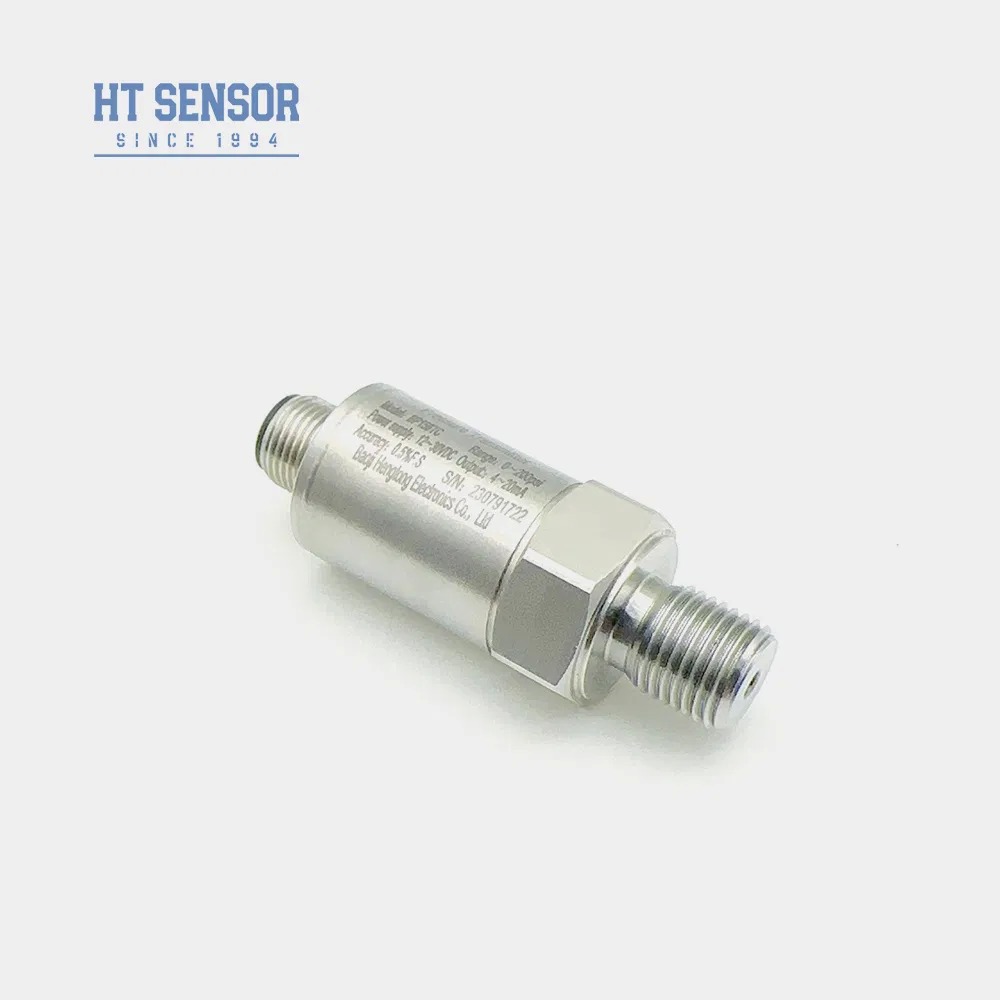

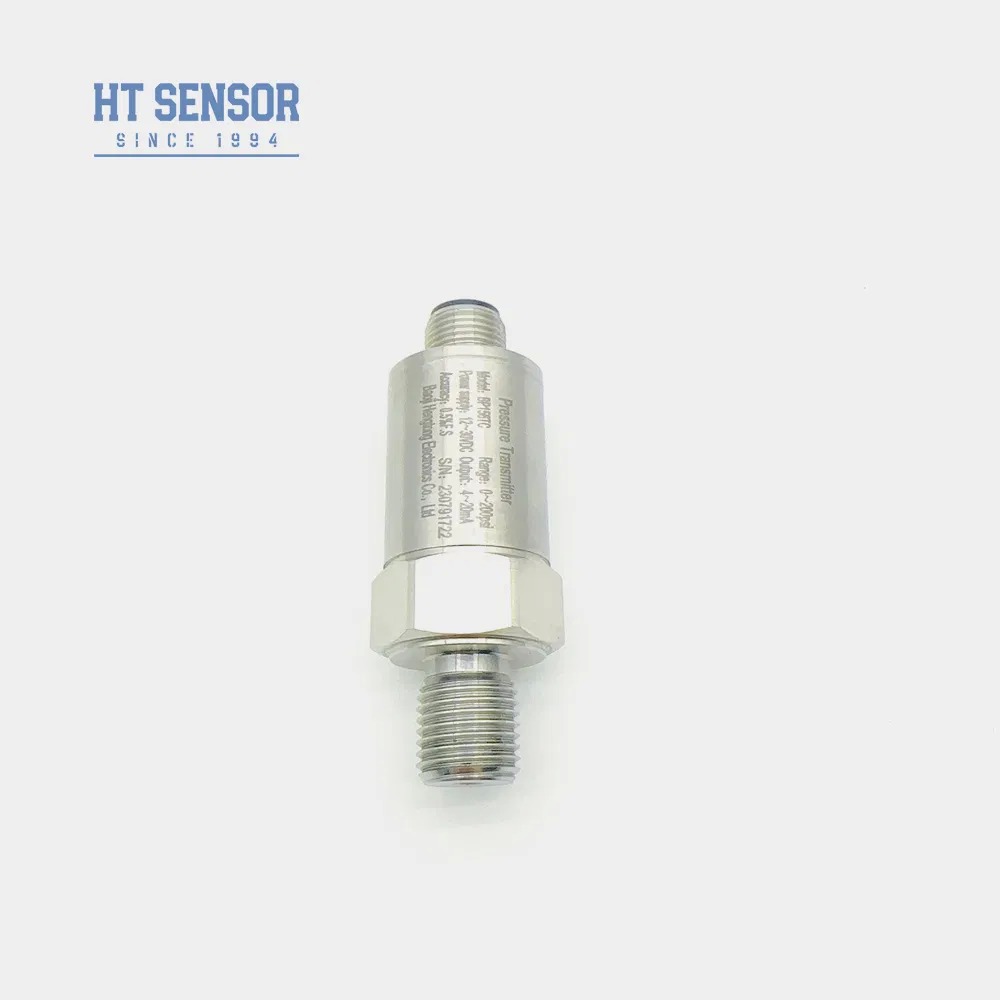

BP156 Basınç Vericisi

BP156 basınç vericisi, sinyal ölçüm elemanı olarak HT serisi silikon basınca dayanıklı izolasyon membranlı yağ dolgulu çekirdeği kullanır. Sinyal işleme devresi, sensör sinyalini standart bir çıkış sinyaline dönüştüren paslanmaz çelik bir muhafazanın içinde bulunur. Ürün, kararlı ve güvenilir performans sağlamak için bileşenlerin, yarı mamullerin ve bitmiş ürünlerin sıkı testlerinden ve yaşlandırma taramalarından geçirilmiştir.

Ürün Özellikleri

Paslanmaz çelik yapı ve çeşitli basınç arayüzü formları ile geniş ölçüm aralığı
Paslanmaz çelik konstrüksiyon ile IP65 koruma derecesi
Sıfır ve tam ölçek ayarlanabilir kalibrasyon
Tamamen paslanmaz çelik yapı ile yüksek hassasiyet

Uygulamalar

316L paslanmaz çelik ile aşındırıcı olmayan gazların ve sıvıların basınç ölçümü
Denizcilik ve havacılık endüstrilerinde uygulanır
Petrol, kimya, metalurji, enerji üretimi ve hidroloji dahil olmak üzere endüstriyel saha süreçlerinde kullanılır
Hidrolik ve pnömatik kontrol sistemlerinde kullanılır

Performans Parametreleri

Ölçüm Aralığı	0kPa ~ 10kPa…5MPa
Basınç Tipi	Gösterge Basıncı, Mutlak Basınç, Kapalı Basınç
Aşırı Yük	≤ nominal aralığın 1,5 katı
25ºC'de Doğruluk	±0.25% (Tip.) ±0.5% (Maks.)
Tekrarlanabilirlik ve Histerezis	0.02%F.S(Tip.) 0.05%F.S(Maks.)
Uzun Süreli Kararlılık	±0.1%F.S/Yıl(Tip.) ±0.2%F.S/Yıl(Maks.)
Sıfır Noktası Sıcaklık Kayması	±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa)
Tam Ölçek Sıcaklık Kayması	±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa)
Frekans Tepkisi	2.4Khz
Tazminat Sıcaklığı	0-70ºC(≤10MPa, özelleştirilebilir)
Çalışma Sıcaklığı	-20ºC~80ºC
Depolama Sıcaklığı	-40ºC~120ºC
Titreşim	10g, 55Hz ~ 2kHz
Gövde Malzemesi	304, 316L
Diyafram Malzemesi	316L
İzolasyon Direnci	100MΩ 100VDC
Patlamaya Dayanıklılık Derecesi	Ex db IIC T6 Gb
Koruma Derecesi	IP65
O-Ring Contası	Flor kauçuk
Ağırlık	~0.05kg

Çıkış Sinyali Yapılandırması

Çıkış Sinyali	Besleme Gerilimi	Çıkış Tipi
4~20mA	12~30VDC	2/3/4 kablo
0~10/20mA		3 kablo
0/1~5V 0/1~10V 0.5~4.5V	5VDC

Seçim Örnekleri

Sipariş İpuçları

Ölçülen ortamın ürünün temas eden parçalarıyla uyumlu olduğundan emin olun
Patlamaya dayanıklı tip ürünler dijital ekran kafaları içermez
LCD veya LED ekran kafalı vericiler için güç kaynağı 20VDC'den düşük olmamalıdır
Güvenilir çalışma için yıldırımdan korunma cihazları takın ve uygun topraklama sağlayın
-20ºC'nin altındaki çalışma sıcaklıkları için Flor kauçuk yerine EPDM O-ring contası seçin
Varsayılan kablo uzunluğu 1,5 m olup polietilen malzemedendir; siparişte alternatifleri belirtin
Güçlü titreşim, darbe kuvveti veya elektromanyetik girişim dahil olmak üzere özel gereksinimleri bize bildirin

Sipariş Kılavuzu

BP15X | Analog Basınç Vericisi

Kod	Anahat Yapısı
5	Packard fişi
6	Mühürlü Doğrudan Çıkış Kablosu 1,5 metre
7	Mini Hirschmann Konnektörü
8	Büyük Hirschmann Konnektörü

Ölçüm Aralığı: 0kPa ~ 10kPa…5MPa
(0-X)Kpa veya MPa | X: Gerçek Ölçüm Aralığını Gösterir

Kod	Güç Kaynağı
D1	24VDC
D2	5VDC
D3	Diğer

Kod	Çıkış Sinyali
S1	4~20mADC
S2	1~5VDC
S3	0~5VDC
S4	0~10mADC
S5	0~20mADC
S6	0~10VDC
S7	0.5~4.5VDC

Kod	Basınç Bağlantısı
J1	M20×1.5
J2	G1/2
J3	G1/4
J4	7/16-20UNF
J5	Diğerleri(¢50.4 Flanş)

Kod	Elektrik Bağlantısı
B1	Hirschmann
B2	PG7
B3	Kablo Mühürlü Çıkış 1,5 metre
B4	Diğer

Kod	Basınç Tipi
G	Gösterge Basıncı
A	Mutlak Basınç
S	Kapalı Referans Basıncı

Sıkça Sorulan Sorular

Basınç sensörü vericilerinizin özellikleri nelerdir?

Yüksek hassasiyet, dayanıklılık ve mükemmel performans. Özelleştirme mevcuttur.

Özel özellikleri özelleştirebilir miyim?

Evet, mühendislerimiz belirli ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sunuyoruz.

Üretim kapasiteniz nedir?

Üretim tesislerimiz ayda 30.000 adede kadar basınç sensörü vericisi üretebilir, bu nedenle büyük ölçekli siparişlerin ihtiyaçlarını tam olarak karşılayabiliyoruz. Ancak, sorunsuz üretim ve teslimat planlaması sağlamak için satış ekibimizle önceden iletişime geçmeniz önerilir.

Tipik teslimat süresi nedir?

Standart modeller için 5-8 iş günü. Özelleştirilmiş ürünler farklılık gösterebilir.

Ürünler nasıl fiyatlandırılır? Herhangi bir indirim var mı?

Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.

Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?

Garanti süremiz sevkiyattan sonra 24 aydır ve satış sonrası ekibimiz sorularınızı 24 saat içinde yanıtlayacaktır. PC ağı üzerinden uzaktan talimat her zaman mevcuttur.
