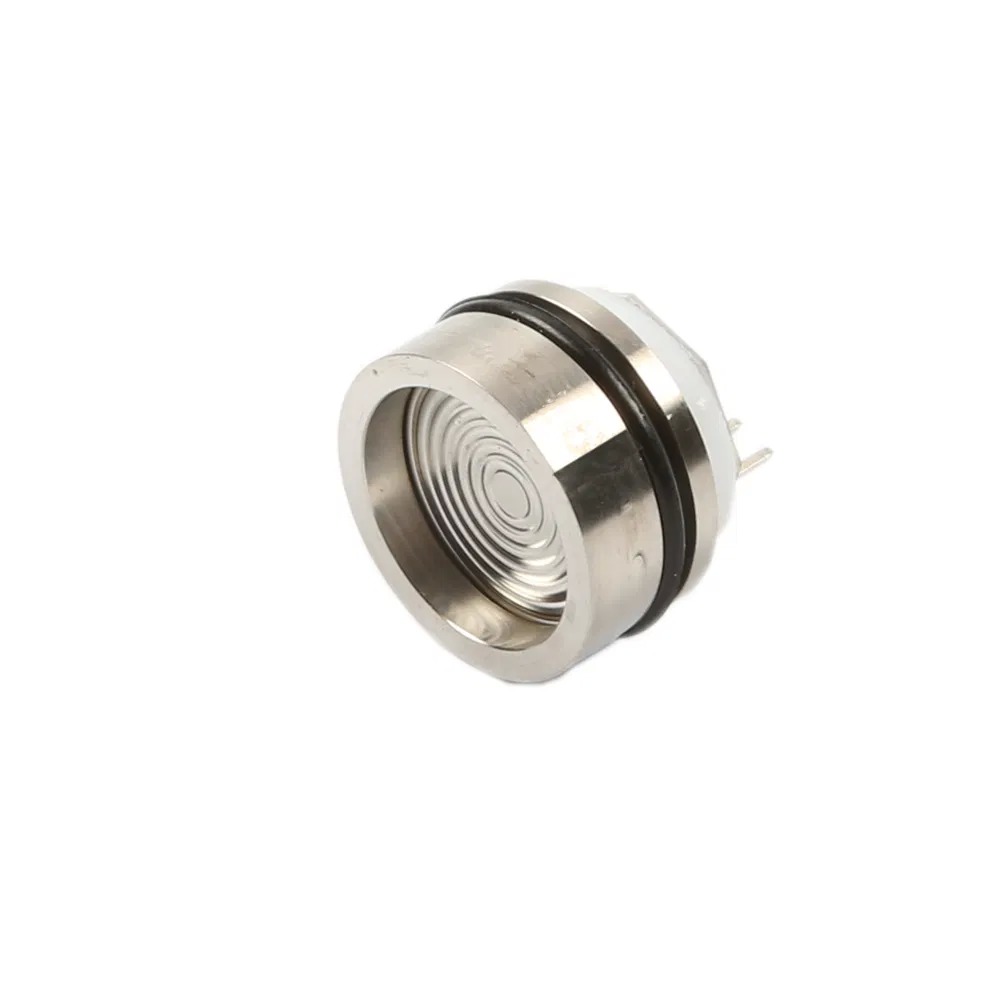

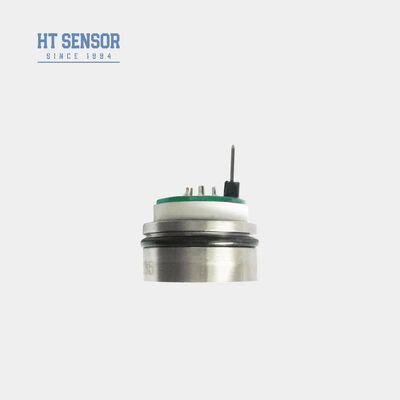

HT26V 5VDC-10VDC Besleme Özelleştirilmiş Paslanmaz Çelik Yağ Dolgulu Sensör Çekirdek Seviye Sensörü

Temel bilgi

Sertifika:	RoHS

Min sipariş miktarı:	5
Fiyat:	16

En iyi fiyat Şimdi başvurun

Detay Bilgi

Model NO.:	HT26V	Çıkış Sinyali:	Analog Tip
Malzeme:	Paslanmaz çelik	Kablo tipi:	Dört Telli
Ölçüm Ortamı:	Gaz ve Sıvı	IP Derecelendirmesi:	IP65
Güç kaynağı:	5-10VDC	Çıkış Sinyali:	mv sinyali
Çap:	19 mm	Yükseklik:	7 mm
Giriş Empedansı:	4KΩ~20KΩ	Çıktı empedansı:	2.5kΩ ~ 6kΩ
Çalışma Sıcaklığı:	-20~80oC	Depolama Sıcaklığı:	-40~125°C
Ağırlık:	~25 gr
Vurgulamak:	paslanmaz çelik yağ dolgulu seviye sensörü , özelleştirilmiş 5VDC-10VDC seviye sensörü , garantili silikon basınç sensörü

Ürün Açıklaması

HT26V 5VDC-10VDC Besleme Özelleştirilmiş Paslanmaz Çelik Yağ Dolgulu Sensör Çekirdek Seviye Sensörü

Ürüne Genel Bakış

HT26V, son derece kararlı bir difüzyonlu silikon eleman çekirdeğine sahip bir silikon piezorezistif basınç sensörüdür. Bu sensör, ölçülen ortamdan gelen diferansiyel basıncı, 316L izolasyon diyaframı ve sızdırmaz silikon yağı aracılığıyla iletir ve sıvı ve gaz basınçlarını doğru bir şekilde ölçmek için piezorezistif etkiden yararlanır.

Temel Özellikler

Standart sinyal çıkışlarına sahip sabit voltaj beslemesi
Yüksek güvenilirlik ve mükemmel kararlılık
Özelleştirilebilir yapısal seçeneklerle kompakt 7mm yükseklik
Kolay kurulum için O-ring basınç contası

Uygulamalar

Petrol, kimya, metalurji, enerji ve hidroloji alanlarında endüstriyel proses kontrolü
Denizcilik ve havacılık endüstrileri
Hidrolik ve pnömatik kontrol sistemleri
Genel proses kontrol uygulamaları

Elektriksel Performans

Güç Kaynağı: ≤10VDC
Ortak Mod Gerilim Çıkışı: Girişin %50'si (tipik)
Giriş Empedansı: 4KΩ~20KΩ
Çıkış Empedansı: 2.5KΩ~6KΩ

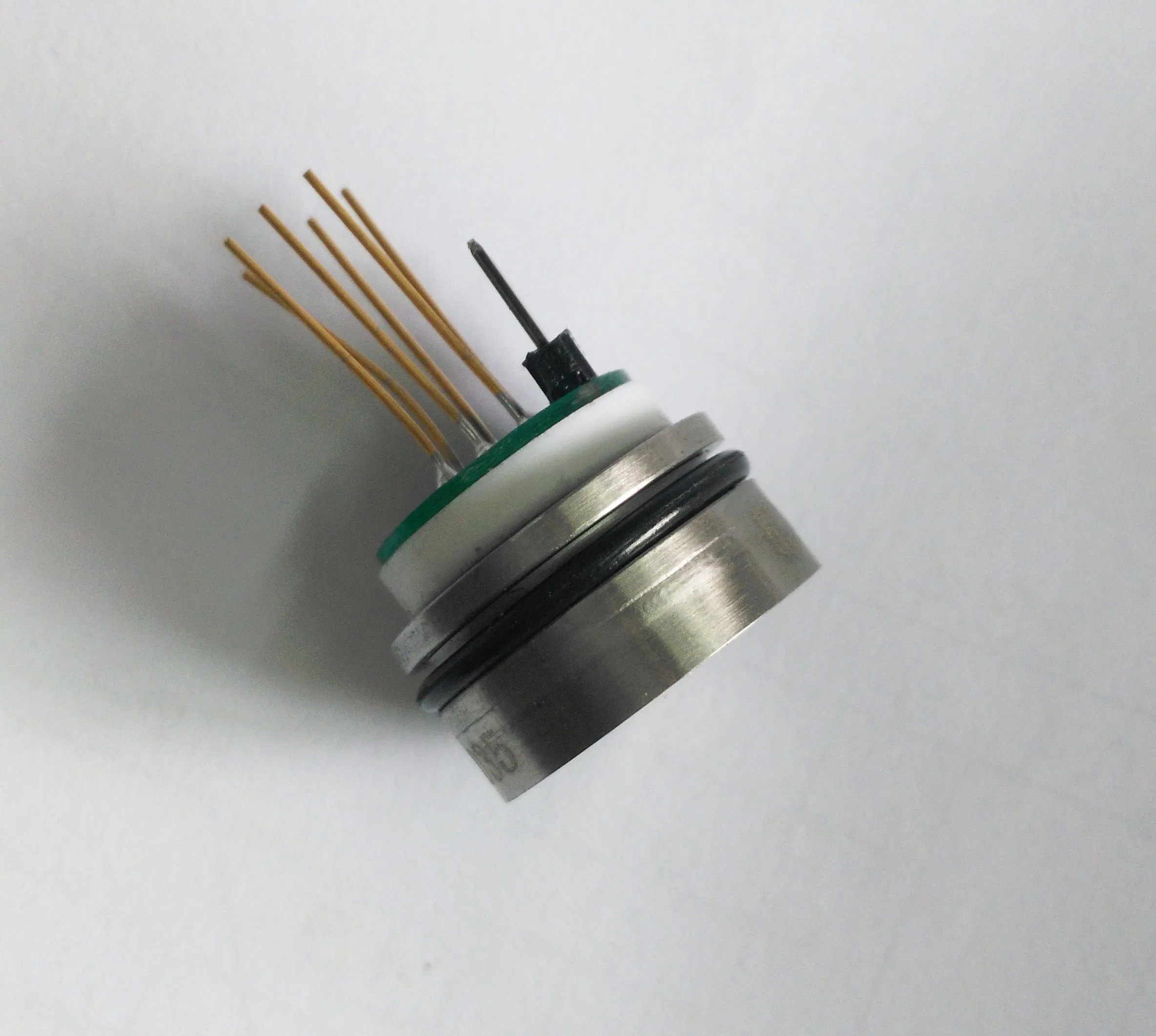

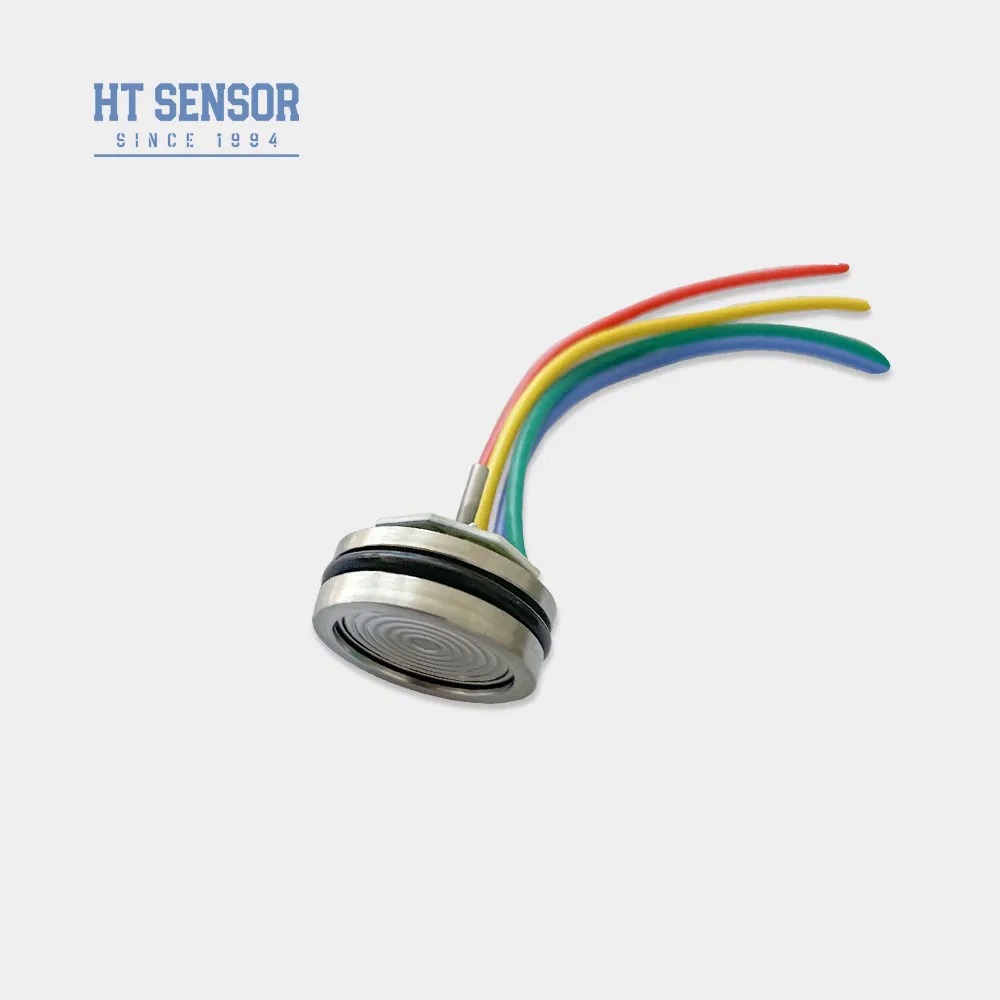

Elektriksel Bağlantı: 100mm yüksek sıcaklık kablosu, şerit kablo ve pim konnektörleri

Performans Parametreleri

Parametre	Tip	Tipik	Maks	Birim
Ölçüm Aralığı	Gösterge (G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
	Mutlak (A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
	Kapalı (S)	3500KPaS, 7MPaS, 10MPaS
Doğrusallık Dışı		±0.15	±0.3	%F.S
Tekrarlanabilirlik		0.05	0.1	%F.S
Histerezis		0.05	0.1	%F.S
Sıfır Ofset Çıkışı		0±1	0±2	mV
Tam Ölçek Çıkışı	≤20KPa	50±1	50±2	mV
Tam Ölçek Çıkışı	≥35kPa	100±1	100±2	mV
Sıfır Ofset Sıcaklık Sürüklenmesi	≤20KPa	±1	±2.5	%F.S
Sıfır Ofset Sıcaklık Sürüklenmesi	≥35kPa	±0.8	±1.5	%F.S
Tam Ölçek Sıcaklık Sürüklenmesi	≤20KPa	±1	±2	%F.S
Tam Ölçek Sıcaklık Sürüklenmesi	≥35kPa	±0.8	±1.5	%F.S
Telafi Edilmiş Sıcaklık	≤20KPa	0~50		ºC
Telafi Edilmiş Sıcaklık	≥35kPa	0~70		ºC
Çalışma Sıcaklığı		-20~80		ºC
Depolama Sıcaklığı		-40~125		ºC
İzin Verilebilir Aşırı Yük		Tam ölçeğin 3 katı
Patlama Basıncı		Tam ölçeğin 5 katı
Uzun Süreli Kararlılık		0.2% F.S/Yıl
Diyafram Malzemesi		316L
İzolasyon Direnci		≥200MΩ 100VDC
Titreşim		10gRMS, 20Hz - 2000Hz koşullarında değişiklik yok
Şok		100g, 11ms
Tepki Süresi		≤1ms
O-ring Contası		Nitril kauçuk veya Floro kauçuk
Dolgu Ortamı		Silikon Yağı
Ağırlık		~25g

Parametreler, 10V sabit voltaj ve 25ºC ortam sıcaklığında test edilmiştir

Anahat Yapısı

Basınç Tüpü<3.5MPaS

Normal ≥3.5MPaS<40MPaS

Elektriksel Bağlantı ve Telafi

Seçim Örnekleri

Sipariş Kılavuzları

Gerekli hava sızdırmazlığı için çekirdek boyutu ile verici gövdesi arasında uygun uyumu sağlayın
Montaj sırasında gövdeyi dikey olarak hizalayın ve telafi plakasına zarar vermemek için eşit basınç uygulayın
Ölçülen ortamın 316L malzemesiyle uyumsuz olması durumunda sipariş verirken özel talimatlar sağlayın
Hasarı önlemek için sensör diyaframına elle veya keskin nesnelerle basmaktan kaçının
Gösterge basınç portunu atmosfere açık tutun ve su veya aşındırıcı maddelerin girişini engelleyin
Pin ucu konfigürasyon değişiklikleri için gerçek çekirdek etiketine bakın

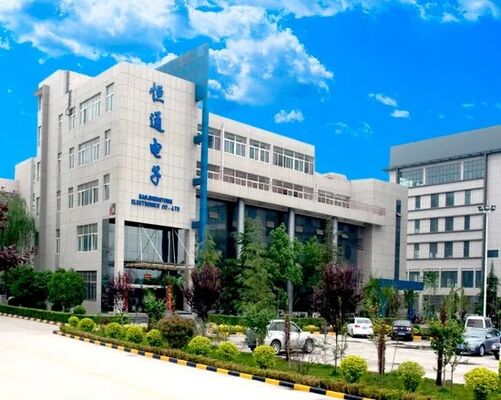

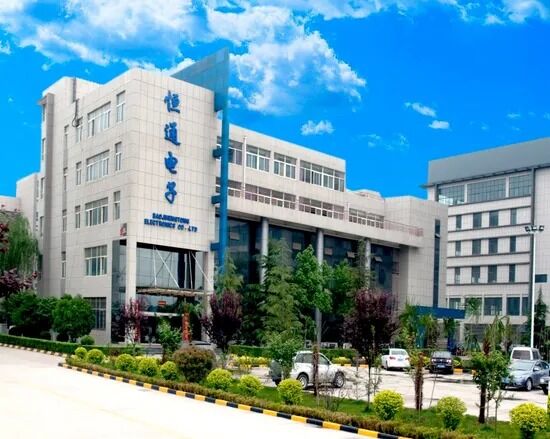

Şirket Bilgileri

Sıkça Sorulan Sorular

Basınç sensörü vericilerinizin özellikleri nelerdir?

Yüksek hassasiyet, dayanıklılık ve mükemmel performans. Özelleştirme mevcuttur.

Özel özellikleri özelleştirebilir miyim?

Evet, mühendislerimiz ürünleri özel ihtiyaçları karşılayacak şekilde uyarlayabilir. OEM ve ODM hizmeti sunuyoruz.

Üretim kapasiteniz nedir?

Üretim tesislerimiz, büyük ölçekli siparişleri karşılayabilen, ayda 30.000'e kadar basınç sensörü vericisi üretebilir. Üretim ve teslimat planlaması için satış ekibimizle önceden iletişime geçin.

Tipik teslimat süresi nedir?

Standart modeller için 5-8 iş günü. Özelleştirilmiş ürünler değişiklik gösterebilir.

Ürünler nasıl fiyatlandırılır? Herhangi bir indirim var mı?

Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.

Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?

Gönderildikten sonra 24 ay garanti. Satış sonrası destek 24 saat içinde yanıt verir, uzaktan PC ağı talimatı mevcuttur.
