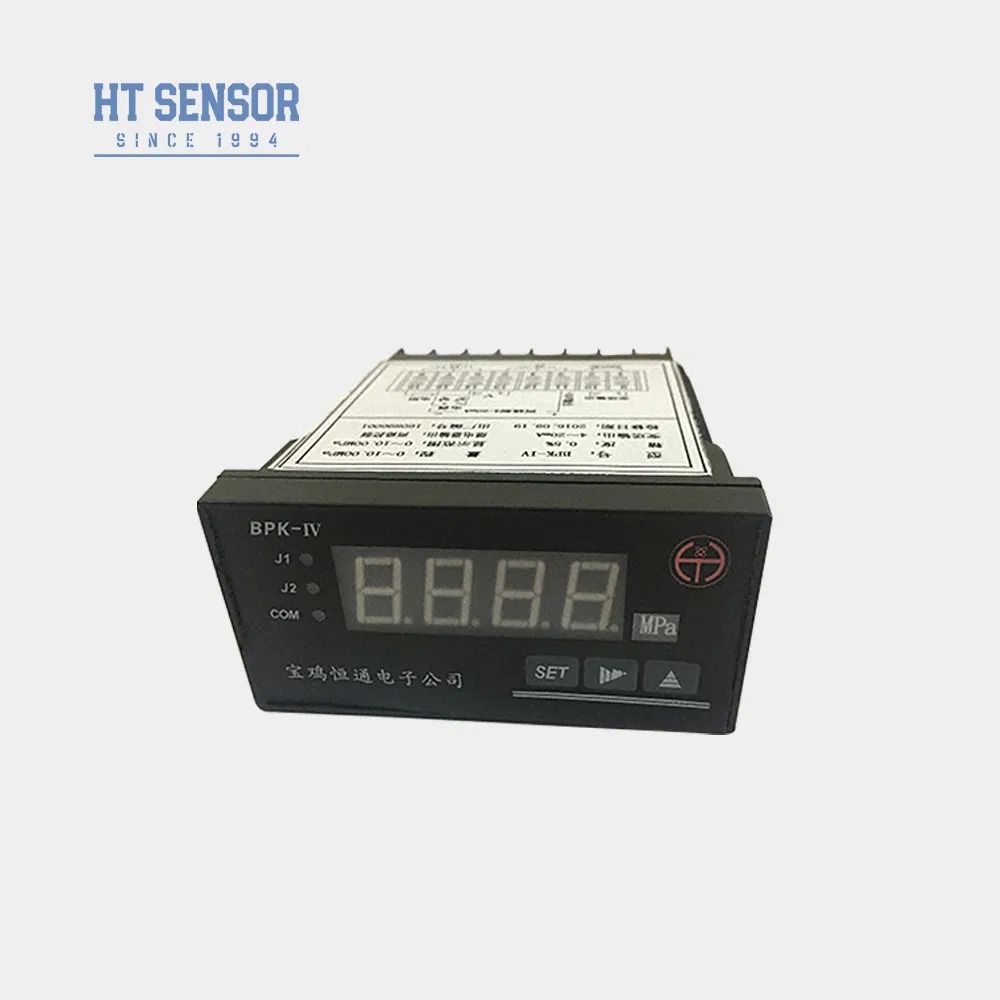

BPK-IV basınç ölçüm cihazı / anahtarı
Endüstriyel enstrümantasyon uygulamaları için kontrolör işlevselliği ile siyah plastik malzeme ekranları.
Ürün Genel Görünümü
BPK-IV serisi denetleyicileri, endüstriyel ortamlarda çeşitli otomatik kontrol uygulamaları için görüntüleme, kontrol ve iletim işlevlerini birleştirir.
Temel Özellikler
- RTD, Termokouple ve standart sinyaller de dahil olmak üzere birden fazla giriş sinyali seçeneği
- Doğrusal olmayan sinyaller için görüntü kapsamı kalibrasyonu ve doğrusal sinyal ayarlama yeteneği
- 12 bit çözünürlüğü ve ayarlanabilir kapsamlı izole edilmiş iletim çıkışı
- Yüksek/düşük, yüksek/yüksek-yüksek veya düşük/düşük-düşük alarm eylemleri için yapılandırılabilir iki röle çıkışı
Teknik özellikler
Güç kaynağı:220VAC / 24VDC (± 10%)
Çalışma ortamı:Çevre sıcaklığı 0 ~ 50 °C; % 85 oranında nispi nem; koroziv olmayan gaz ortamı
Girdi sinyali parametreleri
| Giriş sinyali kodu |
Giriş sinyali |
Görüntüleme Alanı |
Karar |
Kesinlik |
Giriş impedansı |
| 00 | T TC | 0~400°C | 1°C | 0% 2 | 100 bin. |
| 01 | R TC | 0~1600°C | 1°C | 0% 2 | 100 bin. |
| 02 | J TC | 0~1200°C | 1°C | 0% 2 | 100 bin. |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 0% 2 | 100 bin. |
| 04 | B TC | 350~1800°C | 1°C | 0% 2 | 100 bin. |
| 05 | S TC | 0~1600°C | 1°C | 0% 2 | 100 bin. |
| 06 | K TC | 0~1300°C | 1°C | 0% 2 | 100 bin. |
| 07 | E TC | 0~900°C | 1°C | 0% 2 | 100 bin. |
| 08 | Pt100 RTD | -200~600.0°C | 0.1°C | 0% 2 | (0.2mA) |
| 09 | Cu50 RTD | -50.0 ~ 150.0°C | 0.1°C | 0% 2 | (0.2mA) |
| 10 | 0~375Ω uzak basınç | -1999 ila 9999 arasında özelleştirilebilir | 16 bit A/D örneği | 0% 2 | (0.2mA) |
| 11 | 0~75mV akım bölücü | | | 0% 1 | 100 bin. |
| 12 | 0 ~ 30mV | | | 0% 1 | 100 bin. |
| 13 | 0 ~ 5V standart sinyal | | | 0% 1 | 100 bin. |
| 14 | 1~5V standart sinyal | | | 0% 1 | 100 bin. |
| 15 | 0~10V standart sinyal | | | 0% 1 | 100 bin. |
| 16 | 0 ~ 10 mA standart sinyal | | | 0% 1 | 20Ω |
| 17 | 0 ~ 20 mA standart sinyal | | | 0% 1 | 20Ω |
| 18 | 4 ~ 20 mA standart sinyal | | | 0% 1 | 20Ω |
Analog Akım Çıktısı
| Çıktı sinyali iletme |
Mevcut Çıktı |
Gönderim Alanı |
İzole Voltaj |
Maksimum çözünürlük |
Kesinlik |
Yük kapasitesi |
Açık devre voltajı |
| 00 | 4 ~ 20 mA | Sınır içindeki verileri standart akım sinyali ile ilet | 1500V | 12 bit | 0%3 | ≤ 500Ω | 15V |
| 01 | 0 ~ 20mA | | | | | |
Bu ürün 4 ~ 20 mA veya 0 ~ 20 mA çıkış akım sinyalleri ile üretilir.Özel siparişler mevcuttur veya kullanıcılar 1 ~ 5V için harici dirençler (250Ω veya 500Ω) bağlayabilir, 0 ~ 5V veya 0 ~ 10V voltaj dönüşümü (resistor doğruluğu çıkış voltaj doğruluğunu doğrudan etkiler).
Relay çıkış özellikleri
| Voltaj |
Maksimum akım (resistif yük) |
Maksimum akım (indüktif yük) |
İletişim ömrü |
| 250V/120V | 3A AC / 2A DC | 0.3A AC / 0.2A DC | >100.000 döngü |
| 120V/48V | 4A AC / 3A DC | 0.4A AC / 0.3A DC |
| < 48V | 5A AC / 4A DC | 0.5A AC / 0.4A DC |
Ek Özellikler
- İletici çalışması için DC24V/30mA dış güç kaynağı
- Termokopül sensörleri için otomatik sıcaklık telafi
- Bağlantıyı kesme koruma işlevi

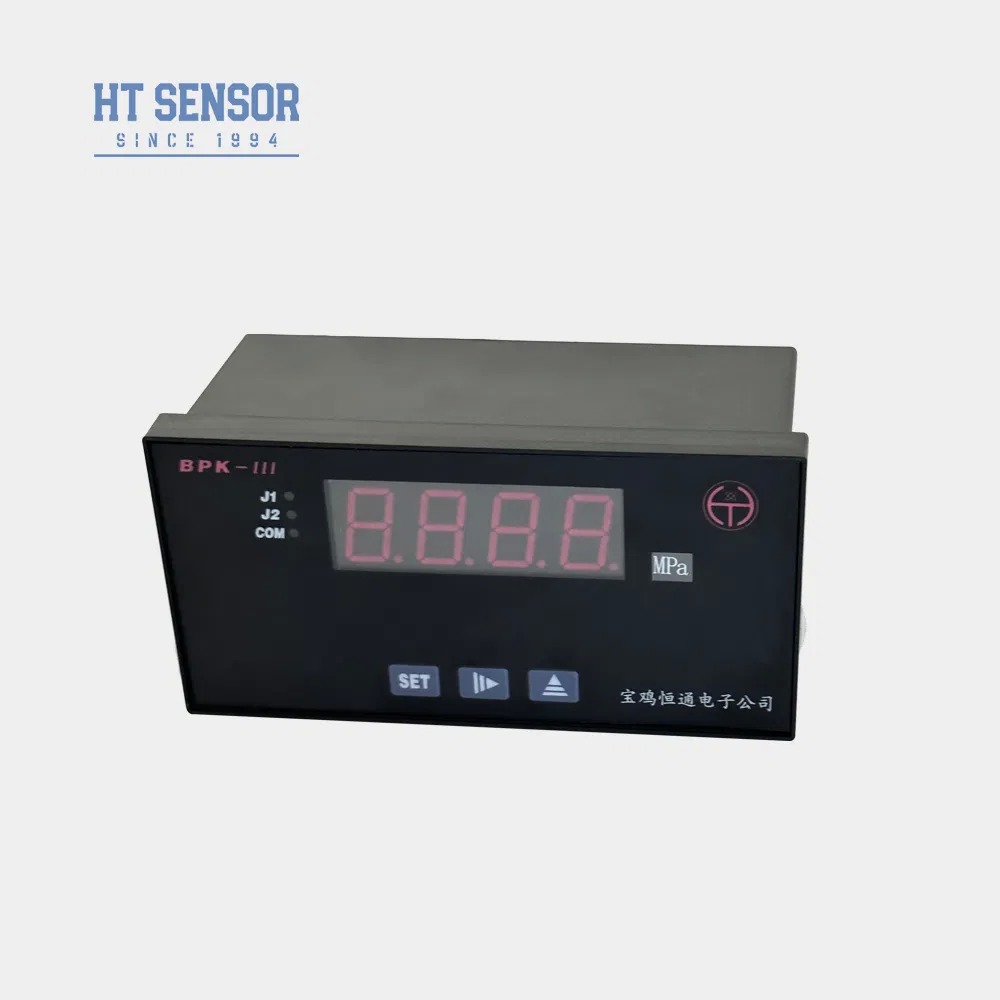

Model Boyutları
| Model |
Çizelge Boyutu |
Panel çıkış boyutu (mm) |
Notlar |
| BPK-IIIS1 | 160×80×80 (Yatay) | 152 + 0.8 x 76 + 0.7 | |
| BPK-IIIS2 | 96×48×112 (Yatay) | 92 + 0.7 x 44 + 0.5 | |
| BPK-IIIN1 | 80×160×80 (Uyarısal) | 76 + 0.7 x 152 + 0.8 | |
| BPK-IIIN2 | 48×96×112 (Dik) | 44+0.5x92+0.7 | |
| BPK-IIIF1 | 96×96×112 (Kadr) | 92+0.7 çarpı 92+0.7 | |
| BPK-IIIF2 | 48×48×108 (Kadr) | 44+0.5x44+0.5 | J2 rölesiz J2 alarm lambasıyla |
| BPK-IIIF3 | 72×72×112 | 67 + 0.7 x 67 + 0.7 | |
Sıkça Sorulan Sorular
Basınç sensörünüzün özellikleri nelerdir?
Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
Özel özellikleri özelleştirebilir miyim?
Evet, mühendislerimiz özel ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmetleri sağlarız.
Üretim kapasiteniz nedir?
Üretim tesislerimiz, ayda 30.000 basınç sensörü verici üretebilir. Bu da büyük ölçekli sipariş gereksinimlerini karşılamamızı sağlar.Üretim ve teslimat programı için satış ekibimizle önceden iletişime geçmenizi öneririz..
Tipik teslimat süresi nedir?
Standart modeller için 5-8 iş günü. Özel ürünler değişebilir.
Ürünlerin fiyatları nasıl?
Toplu siparişler veya uzun vadeli ortaklıklar için indirimlerle rekabetçi fiyatlandırma.
Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
Satış sonrası ekibimiz 24 saat içinde sorulara yanıt verir.
